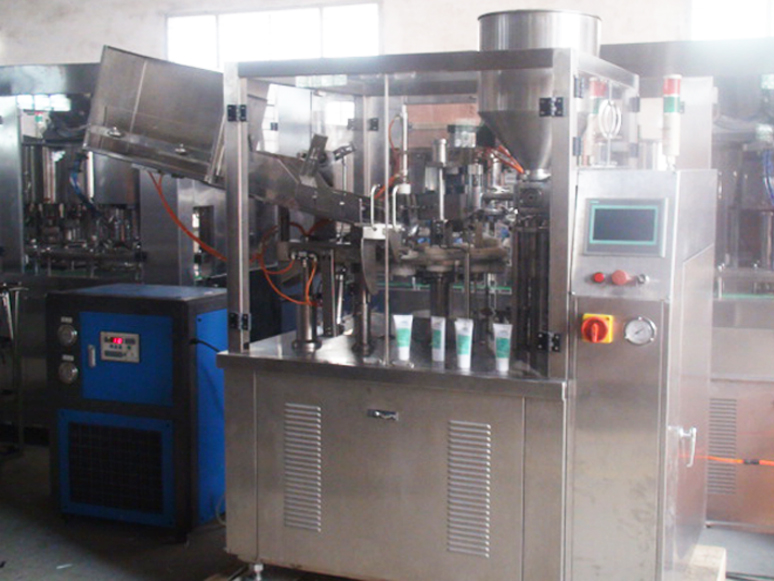

Автомат тос лосьон хоолойг ус хөргөгчөөр дүүргэх битүүмжлэх машин

• Хоолойн материал: Хуванцар хоолой / Ламинат хоолой
• Дүүргэх хэмжээ: 5мл-250мл/хоолой(Тохируулж болно)
• Дүүргэлтийн нарийвчлал: 1% (эсвэл түүнээс бага)
• Гаралтын хүчин чадал: Минутанд 45 хоолой
• Хоолойн диаметр: Ø10мм-Ø50мм
• Хоолойн хамгийн их урт: 220 мм
• Эрчим хүчний эх үүсвэр: 220v/380v/50-60hz
• Агаарын даралт: 0.55mpa-0.65mpa
• Туслах мотор: 1.1кВт
• Дулаан битүүмжлэх чадал: 3.0 кВт
• Нийт хэмжээ(Lxwxh): 2000*900*1500
• Хоолойг дүүргэх битүүмжлэх машины жин: 850кг

Видео үзэх

Машины хяналтын хэсгүүд нь ухаалаг хүн-компьютер интерфэйс, том мэдрэгчтэй дэлгэц / үйл ажиллагааны хяналтын самбар, түүний дотор температурын тохиргоо, моторын хурд, дүүргэлтийн хурд, шууд дэлгэцийн дэлгэц, дэлгэцийн удирдлага зэрэг багтана. Дүүргэхэд хүрч буй машины бүрэлдэхүүн хэсгүүд. материал нь SUS304 ба SUS316L зэвэрдэггүй гангаар хийгдсэн. Ил тод бүрхэвч, тэжээлийн хоолой, тэжээлийн төхөөрөмжийг мөн машинд нийлүүлдэг. Энэхүү машин нь аюулгүйн унтраалга, автомат зогсолт, зөөлөн хоолойн байрлал, фотоэлектрик битүүмжлэх удирдлага гэх мэт онцлогтой.

Процессын явцад хоолойг тэжээх, тохируулах, дүүргэх, битүүмжлэх, гадагшлуулах зэрэг нь автоматаар хянагддаг. Машины урд талын доод хэсэгт тоон тоолох төхөөрөмжийг суурилуулсан. Дүүргэх явцад дүүргэх толгойг материаллаг саванд хийж, агаар орохоос сэргийлнэ. Өндөр зуурамтгай чанар бүхий дүүргэгч материалын хувьд бүрэн битүүмжлэхийн тулд үлээх төхөөрөмжийг суурилуулсан. Үйлчлүүлэгчдийн янз бүрийн хэрэгцээг хангахын тулд лацдан холболтын олон төрлийн сонголтууд байдаг.

Үндсэн параметр

Үндсэн шинж чанарууд

1. Платформд хаалттай, аюулгүй, найдвартай, бохирдуулахгүй дараах дамжуулах хэсэг;
2. Хагас хаалттай статик хүрээтэй харах бүрээсний дээрх тавцан дээр суурилуулсан хэсгүүдийг дүүргэх, битүүмжлэх, ажиглахад хялбар, ажиллахад хялбар, засвар үйлчилгээ хийхэд хялбар;

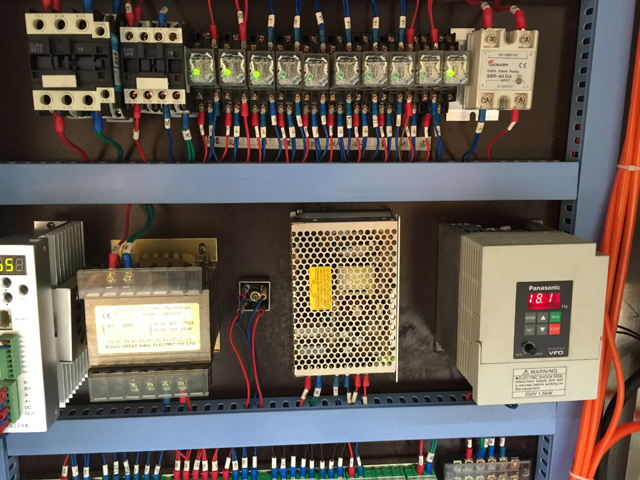

3. Plc удирдлага, хүн-машины харилцан ярианы интерфейс;
4. Камер руу залгах, өндөр хурдтай, өндөр нарийвчлалтай;
5. Хайрцаг ба налуу хоолойн байрлал, сонголтоор;

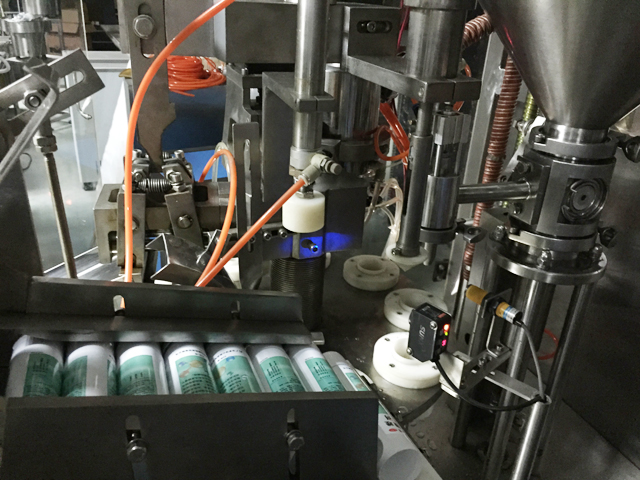

6. Вакуум шингээх төхөөрөмж, бариул, даралтат хоолойн төхөөрөмжийн харилцан үйлчлэл бүхий муруй гарын түшлэг, хоолойг дээд хоолойн станц руу нийлүүлдэг;
7. Фотоэлектрикийн стандарт ажлын станцууд, өндөр нарийвчлалтай мэдрэгч, гишгүүрийн хөдөлгүүрийн хяналтын хоолойн загвар зөв байрлалд;
8. Хөдөлгөөнтэй тарилгын материалууд нь хоолойд шахах материалын гүнд байрладаг, хажуугийн гаралтын хажуугийн тэмдэглэл, тарилгын материалын нийлүүлэлтийн хошууны төгсгөл нь нэгдмэл байдлаар дүүргэх цохилтын чанарыг хангах;
9. Хоолойгүй, дүүргэлтгүй;
10. Битүүмжлэх батлах (leister халуун агаарын буу) сүүл хоолой дотоод халаалт , хөргөх замаар хөргөх гэсэн үг гадаад тохиргоо;
11. Ажлын станц нь тухайн албан тушаалын үйл явцын шаардлагууд дээр хэвлэсэн кодын дугаарыг автоматаар бичих;
12. Сонгохын тулд хуванцар роботыг зөв өнцгөөр эсвэл хоолойны бөөрөнхий үзүүрээр хайчилж ав;
13. Гэмтлийн дохиолол, хоолойн дохиолол байхгүй, хаалга нээгдсэн, хэт ачаалал унтарсан;
14. Тооцоолол ба тоон сул зогсолт;

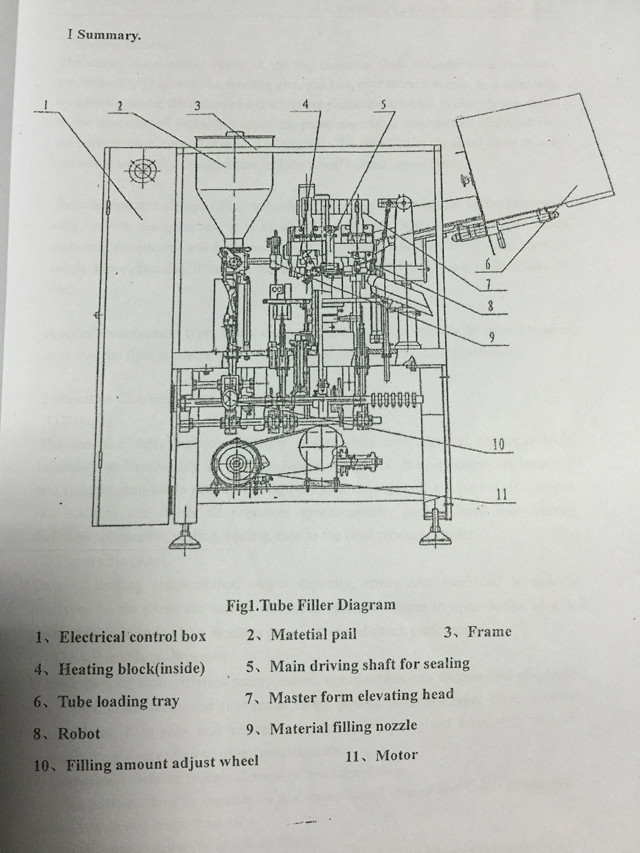

Хоолойг дүүргэх битүүмжлэх машиныг зурах

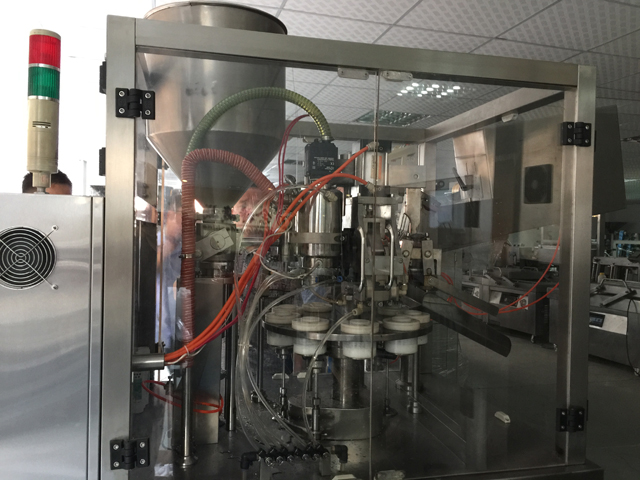

Хоолойг дүүргэх битүүмжлэх машины ажлын зарчим

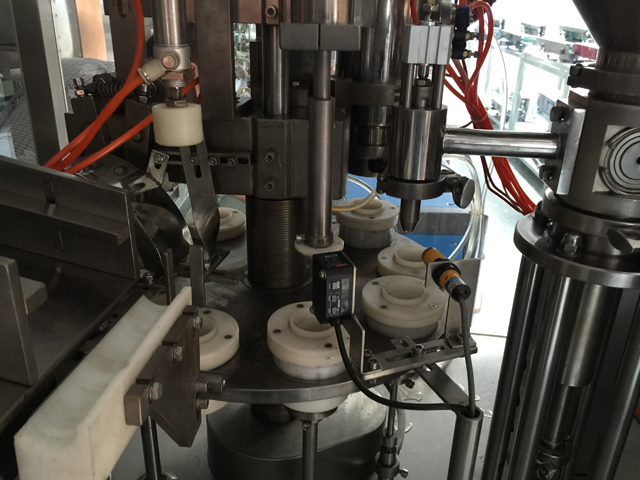

Том саванд цэвэрхэн бэлэн болсон хоосон хоолой нь хэлбэржүүлэгчээр автоматаар залгагддаг конвейер дээр дарааллаар урсаж, роботоор станц бүр рүү эргүүлнэ; Үүний зэрэгцээ конус хэлбэрийн цоожтой бункертэй шууд холбогдсон тоон поршений хавхлагын нөлөөн дор зуурмагийн материалыг интервалын станц бүрт автоматаар хоолойд шахдаг.

Эргэдэг тавцан нь дүүргэсэн хоолойг дараагийн станц руу аваачдаг бөгөөд манипуляторууд хоолойн ёроолыг нэн даруй битүүмжилдэг. Уг машин нь урсгал хэмжигчийг тохируулах замаар дүүргэх хэмжээг өөрчлөх боломжтой. Төрөл бүрийн манипуляторуудтай ажиллахдаа хөнгөн цагаан зэрэг олон металл материалтай хоолойг зохицуулах чадвартай, мөн ёроолыг хоёр давхаргатай гурван давхаргатай эмээл хэлбэрээр нугалах боломжтой. Үүнээс гадна бүх хуванцар хоолой, ламинатан хоолойг термо битүүмжлэх боломжтой. Кодерын манипулятор нь хоолойн төгсгөлд огноо, цувралын дугаар, дуусах хугацааг бичдэг. Үүний дараа эцсийн бүтээгдэхүүнийг автоматаар цуглуулах саванд хийнэ.

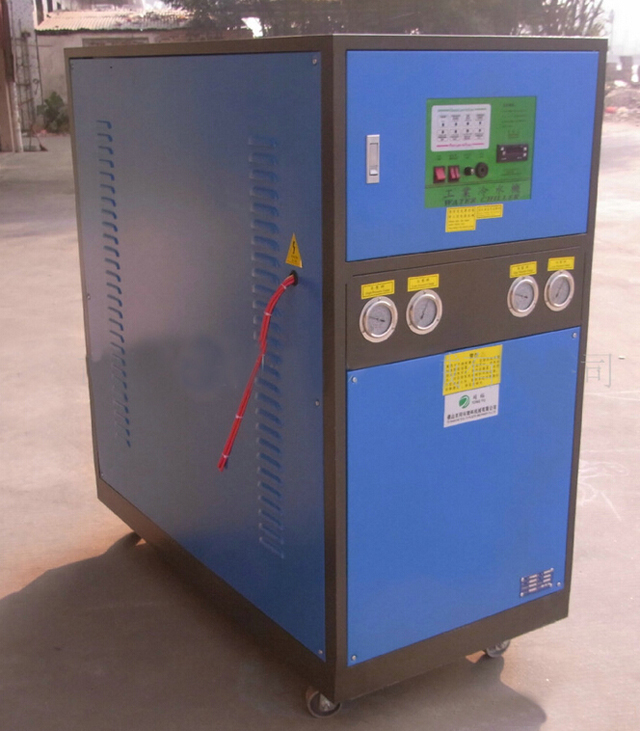

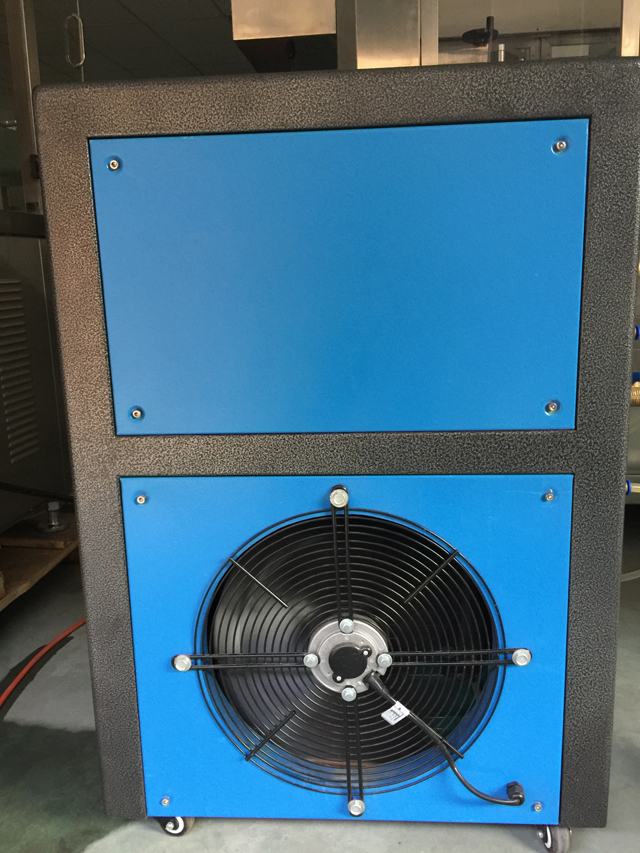

Дотор-гадна халаалтын процессыг хөргөх нэмэлт хэрэгсэл

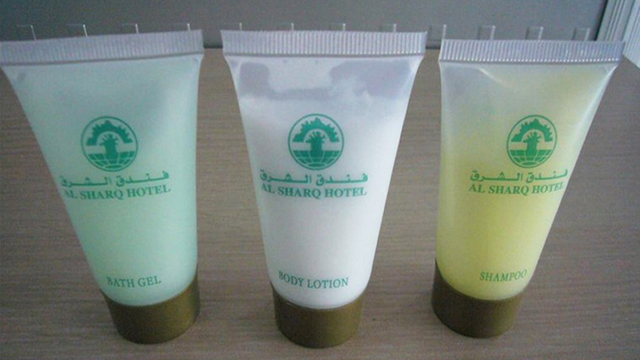

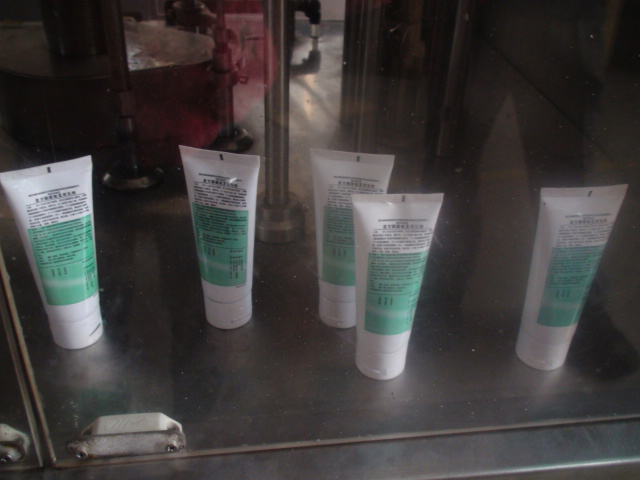

Дээж
