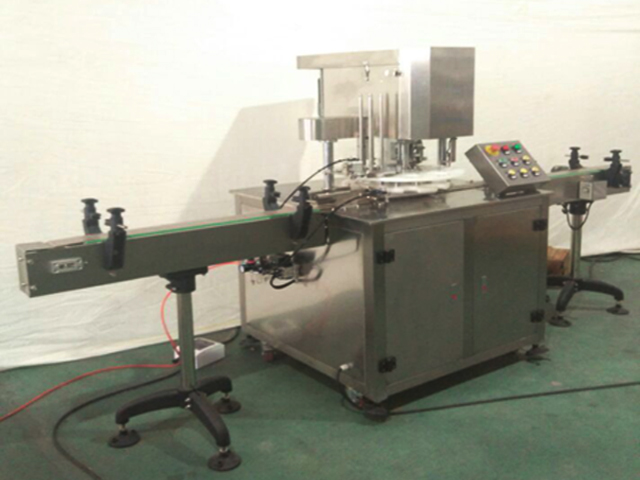

Автомат шугаман металл цагаан тугалга хөнгөн цагаан лааз битүүмжлэх машин

Материал: Зэвэрдэггүй ган
Толгойн таг: 1
Битүүмжилсэн лаазны тоо: Нэг
Битүүмжлэх хурд: минутанд 25-30
Битүүмжлэлийн өндөр: 40-200 мм
Боломжтой лонхны диаметр: 35-100мм
Ажлын даралт: Ac220v 50/60hz（Ac380v 50/60hz）
Эрчим хүч: 1.1 кВт
Жин: 500 кг
Хэмжээ: 3000*900*1700мм
Агаарын эх үүсвэр: 0.5 мпа

Энэхүү бүтээгдэхүүн нь ихэвчлэн төрөл бүрийн PET хуванцар, төмөр, хөнгөн цагаан, цаас болон бусад чанар бүхий дугуй лаазны битүүмжлэлд хамаарах бөгөөд дэвшилтэт хийцтэй, ашиглахад хялбар, боломжийн бүтэцтэй, хүнсний бүтээгдэхүүнд зайлшгүй шаардлагатай, тохиромжтой сав баглаа боодлын төхөөрөмж юм. , эм, цай, химийн инженерчлэл болон бусад үйлдвэрүүд.

Энэхүү бүтээгдэхүүний үндсэн хэсэг нь энгийн бөгөөд үзэсгэлэнтэй төрхтэй, ихэнх стандарт үйлдвэрлэлийн хэлтсийн дизайны шаардлагад нийцсэн бүх зэвэрдэггүй материалыг ашигладаг.

Энэхүү бүтээгдэхүүн нь нэг буюу гурван фазын эрчим хүчний эх үүсвэрийг ашигладаг бөгөөд түүний хүч нь 1.1 кВт хүрдэг, түүний төрөл бүрийн эд анги, эд ангиуд нь нарийн боловсруулалтаар хийгдсэн, үйлдвэрлэлийн технологи болон бусад зүйлс нь манай компанийн олон жилийн хэрэглэгчийн туршлагаар тасралтгүй сайжирч, тасралтгүй сайжруулагддаг. Гол хэсэг нь өндөр бат бэх, дуу чимээ багатай, сайн битүүмжлэх чадвартай өвөрмөц дизайнтай.

Энэхүү бүтээгдэхүүн нь улсын стандарт, хэлтсийн стандарт, аж ахуйн нэгжийн стандартад нийцсэн бөгөөд хатуу шалгалт, туршилтыг давсны дараа үйлдвэрээс гардаг.

Энэ нь дүүргэх систем, жинлэх, дүүргэх систем эсвэл шошгоны систем бүхий үйлдвэрлэлийн шугамыг бүрдүүлж болох бүрэн автомат үйлдвэрлэлийн шугамын загвар юм.

Гүйцэтгэлийн тодорхойлолт

1. Дөрвөн лацдан холболтын дугуйг битүүмжлэх зориулалтаар ашигладаг бөгөөд үүнд хоёр хутга нь ирмэгээр, хоёр нь хоосон дарахад зориулагдсан бөгөөд энгийн зарчим, тохиромжтой тохируулгатай;

2. Хамгийн сүүлийн үеийн механик хийцийг баталсан, битүүмжлэх явцад лаазны их бие нь эргэдэггүй, битүүмжлэх хутга нь эргэлдэж битүүмжлэлийг дуусгах бөгөөд энэ нь найдвартай, аюулгүй бөгөөд эмзэг бүтээгдэхүүнийг битүүмжлэх, савлахад тохиромжтой. шингэн бүтээгдэхүүн;

3. Хутга хийх хутганы ажиллагаа болон хутганы тулгуурыг өргөх ажиллагааг механик камераар удирдаж, тогтвортой, найдвартай ажиллагаатай.

4. Хутга нь 304 стандартын зэвэрдэггүй гангаар хийгдсэн бөгөөд удаан эдэлгээтэй, сайн битүүмжлэх чадвартай.

5. Үйлдлийн интерфейс нь үйл ажиллагааг хөнгөвчлөхөд маш энгийн.

Үндсэн шинж чанарууд

1. Лаазанд агуулагдах бүтээгдэхүүн шилжиж унахаас сэргийлж битүүмжлэх үед лаазны их бие нь эргэдэггүй хамгийн чухал онцлогтой сүүлийн үеийн лааз оёгч юм;

2. Үйлдлийн интерфейс нь боломжийн дизайнтай энгийн;

3. Энэ нь боловсруулалтын өндөр нарийвчлалтай бөгөөд үндсэн хэсэг нь үйлдвэрлэлийн хэлтсийн дизайны шаардлагад нийцсэн бүх зэвэрдэггүй гангийн үйлдвэрлэлийг ашигладаг.

4. Энэ нь дүүргэх, шошголох, код шүрших төхөөрөмж болон бусад үйлдвэрлэлийн өндөр үр ашигтай үйлдвэрлэлийн шугамыг бүрдүүлдэг.

5. Доод тагийг автоматаар илрүүлж чадах ба хэлхээний удирдлагын загвар нь боломжийн.

6. Бүх эд анги, эд анги, цахилгаан хэрэгслүүд болон бусад бүтээгдэхүүнүүд нь дотоодын алдартай үйлдвэрүүдийн бүтээгдэхүүнийг найдвартай, тогтвортой чанартайгаар авдаг.

Техникийн параметрүүд

Материал: зэвэрдэггүй ган
Толгойн таг: 1
Битүүмжилсэн лаазны тоо: нэг
Битүүмжлэх хурд: минутанд 25-30
Битүүмжлэлийн өндөр: 40-200мм
Боломжтой лонхны диаметр: 35-100мм
Ажлын даралт: AC220V 50/60Hz（AC380V 50/60Hz）
Эрчим хүч: 1.1 кВт
Жин: 500KG
Хэмжээ: 3000*900*1700мм
Агаарын эх үүсвэр: 0.5 МПа

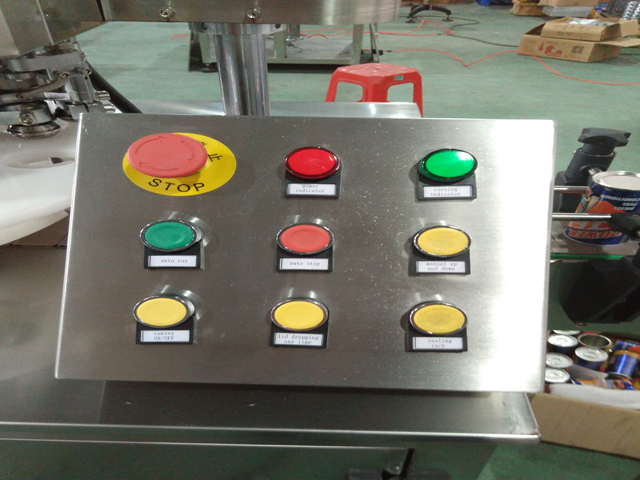

Үйлдлийн самбар

1. Эрчим хүчний заагч (улаан заагч гэрэл): тоног төхөөрөмж асаалттай байгааг илтгэх улаан гэрэл асах ба эсрэгээр

2. Ашиглалтын заагч (ногоон заагч гэрэл): тоног төхөөрөмж ажиллаж байгааг илтгэх ногоон гэрэл асах ба эсрэгээр

3. Яаралтай зогсолт: Яаралтай тохиолдолд энэ товчийг дарахад тоног төхөөрөмж нэг дор зогсоход бусад унтраалга ажиллахгүй, хэрэв та цуцлахыг хүсвэл товчлуурыг хөндлөн эргүүлэхэд функцүүд сэргээгдэх үед автоматаар гарч ирнэ.

4. Ажиллах/асаах (ногоон товчлуур): энэ товчийг дарснаар төхөөрөмж ажиллаж эхэлнэ

5. Ажиллах/унтраах (улаан товчлуур): энэ товчийг дарснаар төхөөрөмж ажиллахаа болино

Inching (шар товчлуур): энэ унтраалга нь голчлон тоног төхөөрөмжийг дибаг хийхэд хэрэглэгддэг бөгөөд товчлуурыг дарах үед төхөөрөмж ажиллах болно.

Тоног төхөөрөмжийн зарчим ба суурилуулах арга

1. Тоног төхөөрөмжийн динамик дизайны зарчим

Энэхүү төхөөрөмж нь хоёр утгын цахилгаан хүчин чадалтай асинхрон моторыг ашигладаг бөгөөд моторын хүч 1.1 кВт, эргэлтийн хурд нь 1400 р/мин байна. Гурвалжин туузан дугуй, шүдтэй дугуй, турбин болон бусад холбоос араа нь хурдаа 40р/мин хүртэл бууруулж, турбин нь өргөх камерын нөлөөн дор тойрог эргэлдэж, процессыг дээш доош хийж дуусгадаг. нэг лаазыг өнхрүүлэн битүүмжлэх бүх үйл явцыг дуусгахын тулд хоёр бүлгийн шүдтэй дугуйны хурдны зөрүүний дор камертай зохицуулахын тулд эхний болон хоёр дахь өнхрөх, битүүмжлэх дугуйг жолооддог.

2. Тоног төхөөрөмжийн лацдан холболтын дизайны зарчим

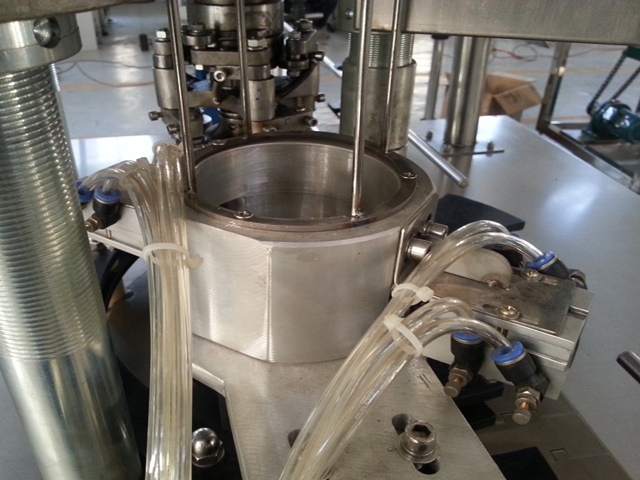

Энэхүү төхөөрөмж нь битүүмжлэлийн үр дүнд хүрэхийн тулд бүрээс болон лаазны хажуу талыг битүүмжлэх, нугалах, шахах процедурыг ашиглан давхар давхар оёх зарчмыг хэрэгжүүлдэг. Алхамууд нь дараах байдалтай байна.

(1) Лаазны таглааг лаазны дээд талд байрлуулж, лаазны ирмэгийг лаазны тагны ирмэгийн дотоод талын нүх рүү чиглүүлнэ.

(2) Өргөгчийн даралтыг ашиглан лаазны их биеийг өргөж, лаазны тагийг нохой руу гүйлгэнэ.

(3) Эхний өнхрөх нь малгайны ирмэгийг дотогшоо бүрхэж, нэг тал нь тагны ирмэгийг тойрон эргэлдэж, нөгөө тал нь тэнхлэгт даралт үүсгэдэг.

(4) Эхний өнхрөх ажиллагаа дууссаны дараа хоёр дахь өнхрөх нь эхний өнхрөхөөс үүссэн эхний дугуйрсан давхаргыг хоёр дахь бөөрөнхий давхарга руу чанга дарж, өнхрөх битүүмжлэл дуусна.

(5) Өргөгчийг доош нь харуулж, хоосон лаазнаас гарахын тулд нохойг доош нь дардаг.

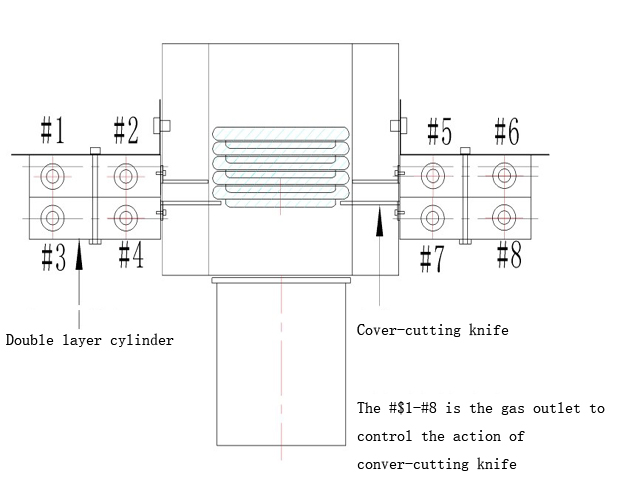

3. Хавтасыг автоматаар буулгах зарчим

Энэхүү төхөөрөмж нь гэрэл зургийн нүдийг шалгах автомат төхөөрөмжөөр тоноглогдсон бөгөөд лааз нь байрлалд хүрсний дараа гэрэл зургийн нүд нь хяналтын дохиог мастер хяналтын хэлхээнд илгээдэг бөгөөд энэ нь дизайны дагуу холбогдох дохиог таг буулгах төхөөрөмж рүү илгээдэг. автоматаар тагийг буулгах функцийг гүйцэтгэх. Тагийг буулгах физик автомат төхөөрөмж ба түүний зарчим дараах зурагт харагдаж байна.

Машиныг хэрхэн алхам алхмаар суулгах вэ?

Эхний алхам: Туузан дамжуулагчийн гинжийг суурилуулж, угсралтын дараа шугаман эсэхийг шалгана уу.

Хоёр дахь алхам: Туузан дамжуулагчийн төмөр замыг суурилуулж, поп лаазыг жигд дамжуулахын тулд тохируулна

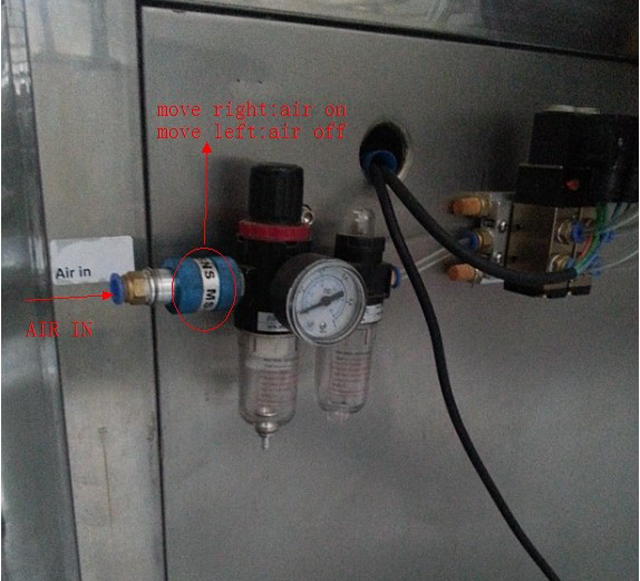

Эцэст нь, төхөөрөмжийг асааж, агааржуулсны дараа энэ нь ажиллах боломжтой болно.

	Хэсэг бүрийн гинжийг зүүгээр холбож, бэхэлсэн (цагны гинжтэй төстэй)
	Туузан дамжуулагч нь суурийг гатлана
	Туузан дамжуулагчийн хэсэг бүрийн гинжин самбар нь зүүгээр холбогддог
	Шураг нь туузан дамжуулагчийг чангалж, алдагдуулж тохируулж болно
	Зүүтэй холбосны дараа чанга цохино
	Туузан дамжуулагч болон үндсэн төхөөрөмжийг хоёр боолтоор холбож, бэхэлсэн
	Конвейерийн төмөр замыг суурилуулах
	Төмөр замыг суурилуулах, бэхлэх төхөөрөмж

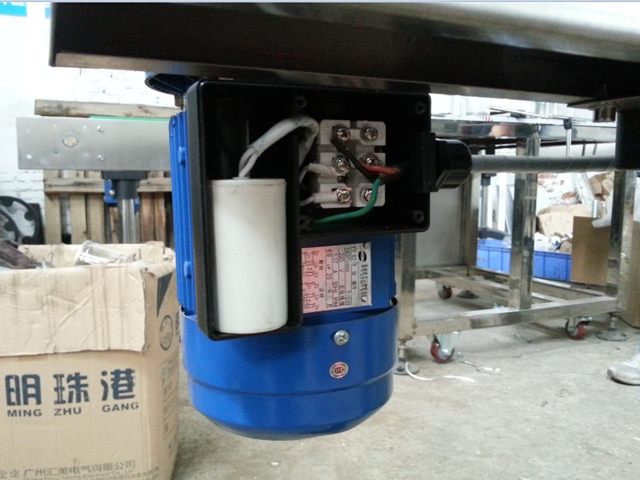

	Конвейерийн моторыг асаах (U1 ба U2 терминалтай холбох)
