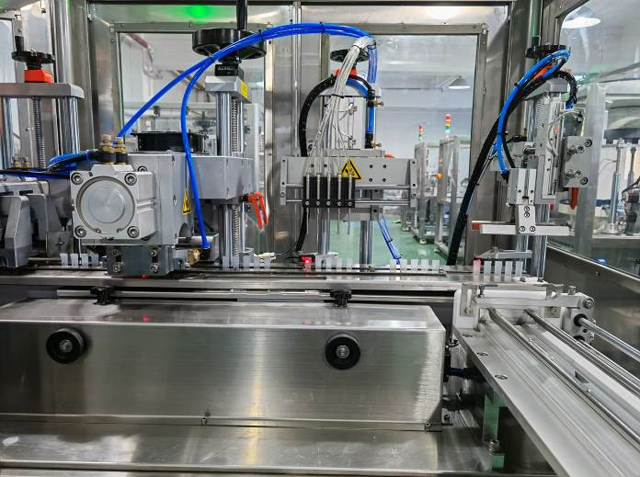

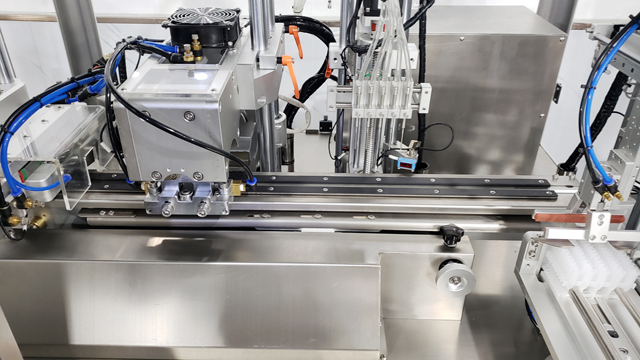

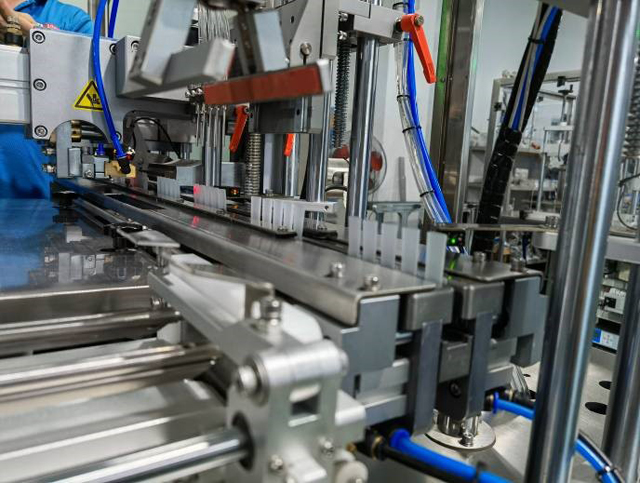

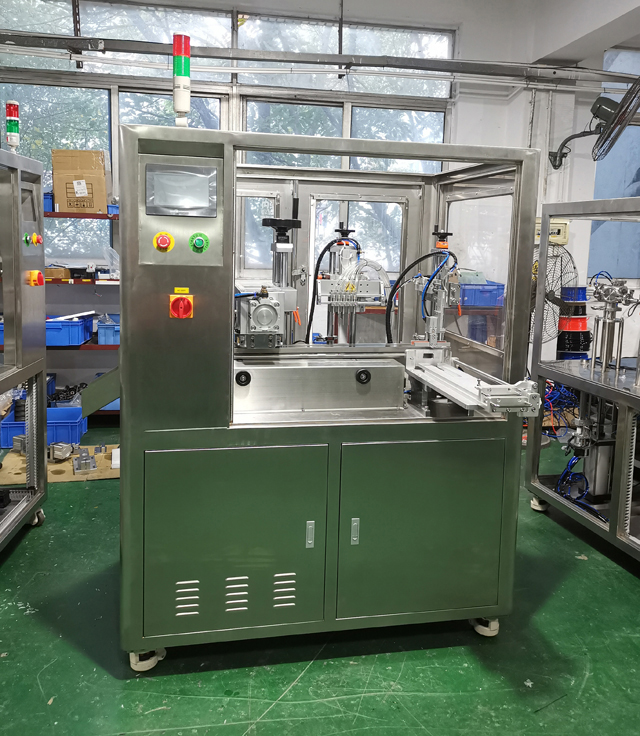

Автомат туузан хоолой керамик шахуургыг дүүргэх хэт авианы битүүмжлэх машин

• Загвар: VK-TFS-005U
• Цахилгаан хангамж: AC220V 50/60HZ нэг үе шат
• Эрчим хүчний хэрэглээ: 2.6 кВт
• Ажлын агаарын даралт: 0.6Mpa
• Дүүргэх насос: 5 багц керамик шахуурга
• Тохиромжтой материал: Эссэнс эсвэл устай төстэй бүтээгдэхүүн
• Тохиромжтой хоолойн материал: PE (машины туршилтанд эхлээд туузан хоолойн дээж авах шаардлагатай)
• Дүүргэх хүрээ: 0.3-10мл дүүргэх нарийвчлал: ±0.5%
• Макс. Битүүмжлэх урт: 140 мм хамгийн их. өндөр: 120 мм
• Хүчин чадал: 15-20 хоолойн тууз/мин
• Хэмжээ: 1300*1300*1950мм
• Сав баглаа боодлын хэмжээ: 1450*1350*1890мм
• Нийт жин: 514 кг
• HS код: 84223090

Видео үзэх

Хуванцар хоолойг битүүмжлэх машиныг үйлдвэрлэлийн шугамд хүнсний орц, гоо сайхны бүтээгдэхүүн, цавуу, эмийн тос, эм зэрэг янз бүрийн шингэн эсвэл гель бүтээгдэхүүн агуулсан хуванцар хоолойг битүүмжлэх зорилгоор ашигладаг.

Хуванцар хоолойг хоолойн материалын төрөл, хоолойд агуулагдах бүтээгдэхүүнээс хамааран хэд хэдэн аргаар битүүмжилдэг. Битүүмжлэх арга нь халуун агаараар битүүмжлэх, хэт авианы битүүмжлэх, импульс битүүмжлэх, халуун эрүү битүүмжлэх сонголтуудыг багтаадаг.

Жишээлбэл, нийлмэл хоолойг нимгэн хөнгөн цагаан, хуванцар материалыг хослуулан давхарлаж, бат бөх, уян хатан хоолой үүсгэдэг. Эдгээр төрлийн гуурсыг ихэвчлэн шүдний ооны хоолой болгон ашигладаг бөгөөд энэ нь магадгүй дэлгүүр, супермаркетаас хэрэглэгчдийн өдөр бүр худалдаж авдаг хамгийн алдартай гуурс юм.

Үндсэн параметрүүд

• Загвар: VK-TFS-005U
• Цахилгаан хангамж: AC220V 50/60HZ нэг үе шат
• Эрчим хүч: 2.6 кВт
• Ажлын агаарын даралт: 0.6Mpa
• Дүүргэх насос: 5 багц керамик шахуурга
• Тохиромжтой материал: Эссэнс эсвэл устай төстэй бүтээгдэхүүн
• Тохиромжтой хоолойн материал: PE (машины туршилтанд эхлээд туузан хоолойн дээж авах шаардлагатай)
• Дүүргэх хүрээ: 0.3-10мл
• Бөглөх нарийвчлал: ±0.5%
• Макс. Битүүмжлэх урт: 140 мм
• Макс. өндөр: 120 мм
• Хүчин чадал: 15-20 хоолойн тууз/мин

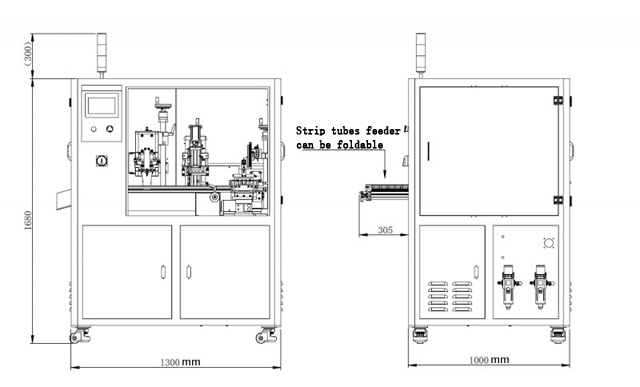

• Хэмжээ: 1300*1300*1950мм
• Сав баглаа боодлын хэмжээ: 1450*1350*1890мм
• Нийт жин: 514 кг
• HS код: 84223090
• Машины их бие: 304# зэвэрдэггүй ган

Хоолойг дүүргэх, битүүмжлэх ажлын үйл явц

Хоосон хоолойг хоолой дүүргэх машинд нээлттэй төгсгөлтэй авч, дүүргэгч машин руу автоматаар тэжээхийн тулд бункерт байрлуулна. Зарим тохиолдолд жижиг гүйлт, туршилтын дээж үйлдвэрлэх зорилгоор дүүргэх машинд задгай хоолойг гараар нэмж болно. Зарим үйлдвэрлэлийн шугамууд дүүргэгч машинд хоолойг ачаалахын тулд өндөр хурдны робот машин ашигладаг.

Хоолойг эгц байрлуулсны дараа түүний задгай үзүүрт хошууг буулгаж, хоолой руу ионжуулсан агаар үлээж, хог хаягдлыг зайлуулж, дараа нь вакуумаар зайлуулна.

Дараа нь хоолойг бөглөхөд бэлэн болсон ба бүтээгдэхүүнийг цэвэрхэн тараахын тулд цорго нь хоолойн онгорхой төгсгөлд доош бууж, бүтээгдэхүүнд хүрэхээс сэргийлж, хоолойны битүүмжлэлийг хадгалахын тулд хоолой дахь бүтээгдэхүүний түвшинг хадгалах болно. хоолой цэвэрхэн, ямар ч бүтээгдэхүүн цацагдахгүй.

Хоолойг зохих хэмжээний бүтээгдэхүүнээр дүүргэсний дараа хуванцар хоолойг битүүмжлэх машин руу шилжүүлж, хуванцарыг зөөлрүүлэхийн тулд хоолойн нээлттэй үзүүрийг халуун агаараар сайтар үлээж өгнө.

Дараа нь хоолойг битүүмжилж, битүүмжлэх эрүү нь хоолойн дулаан хуванцар ханыг хооронд нь хавчих болно. Хоолойн төгсгөлийг халуун агаараар дулаацуулсан тул хоёр хана нь гагнаж, хоёр талыг хооронд нь холбож, хоолойг битүүмжилнэ.

Халуун битүүмжлэх эрүүг ихэвчлэн хувиргадаг тэмдэгтийн тамгатай хавчуулсан хуванцар битүүмжлэлд багц код, үүсгэсэн огноо эсвэл ашиглалтын хугацаа зэргийг дарах боломжтой.

Дараа нь хоолойг тайрч, илүүдэл хуванцарыг битүүмжлэлээс нь салгаж, хоолойд цэвэр гоо зүйн харагдах байдлыг үлдээнэ. Дууссан хоолойг дараа нь хайрцаг эсвэл брэндийн савлагаа гэх мэт өөр савлагаанд оруулахын өмнө шалгаж болно.

Үндсэн хэсгүүд:

Мэдрэгч самбар: WEINVIEW, Хятад Тайвань

Фотоэлектрик унтраалга: Япон, Омрон

Машин PLC: Mitsubishi Japan

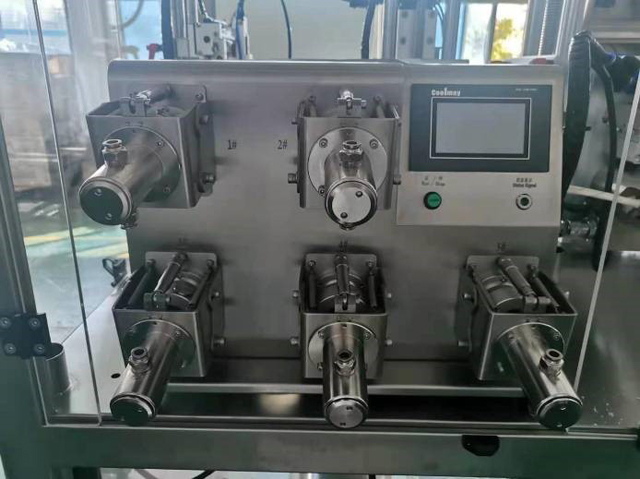

Керамик шахуургууд мэдрэгчтэй дэлгэц ба PLC: Coolmay China

Серво мотор ба жолооч: Личуан Хятад

Алхам мотор ба жолооч: Leadshine China

Цилиндр ба цахилгаан хавхлага: AirTac TaiWan

Онцлогууд

1. Уг машин нь 5-аас 1-т хуруу шилэнд зориулагдсан бөгөөд 5-аас 1-ийг их хэмжээгээр үйлдвэрлэхэд тохиромжтой.
2. Гараар хоолойгоор хооллох, автоматаар дүүргэх, битүүмжлэх, төгсгөлийн зүсэлт хийх.

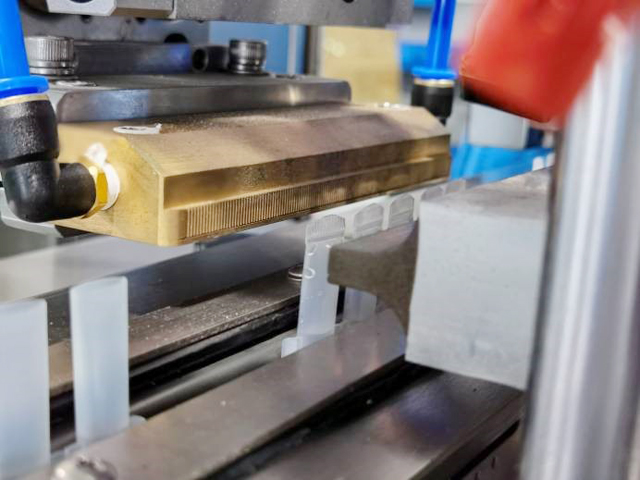

3. Хэт авианы битүүмжлэх технологийг нэвтрүүлсэн, дулаацах цаг шаардлагагүй, илүү тогтвортой, цэвэрхэн битүүмжлэх, гажуудал байхгүй, татгалзах түвшин 1% -иас бага.
4. Дижитал хэт авианы автомат хянах цахилгаан хяналтын хайрцагт зориулсан бие даасан судалгаа, боловсруулалт, давтамжийг гараар тохируулах шаардлагагүй, цахилгаан автомат нөхөн олговрын функцтэй, удаан хугацааны турш ашигласны дараа эрчим хүч буурахаас сэргийлнэ. Хоолойн материал, хэмжээнээс хамааран хүчийг чөлөөтэй тохируулж, тогтвор суурьшилтай, хамгийн бага эвдрэлийг багасгаж, ердийн цахилгаан хайрцагны ашиглалтын хугацааг уртасгана.
5. Мэдрэгчтэй дэлгэцийн хяналтын систем бүхий PLC, ээлтэй үйл ажиллагааны туршлагаар хангадаг.
6. 304 зэвэрдэггүй гангаар хийгдсэн, хүчил, шүлтэнд тэсвэртэй, зэврэлтэнд тэсвэртэй.

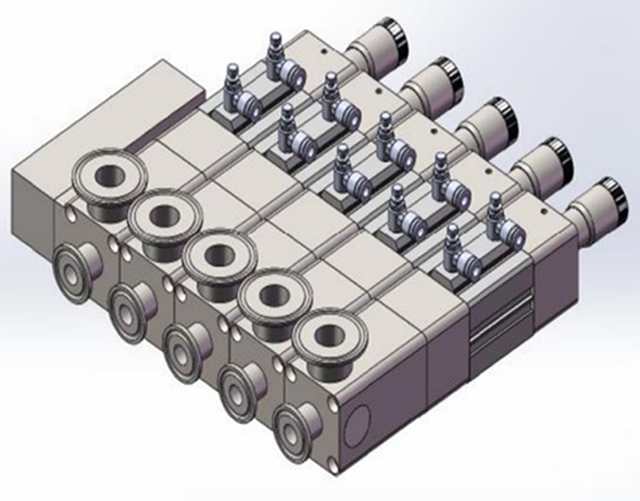

7. Стандарт нь перисталтик насос дүүргэх системээр тоноглогдсон, өндөр нарийвчлалтай дүүргэх, шингэн дүүргэхэд тохиромжтой.
8. Хоолойгүй, дүүргэхгүй, хоолойгүй, битүүмжлэх функцгүй, машин, хэвний алдагдлыг бууруулдаг.
9. Камерын индексжүүлэлтийн систем нь зургаан ажлын станцын байрлалыг нарийн тодорхойлж чаддаг.

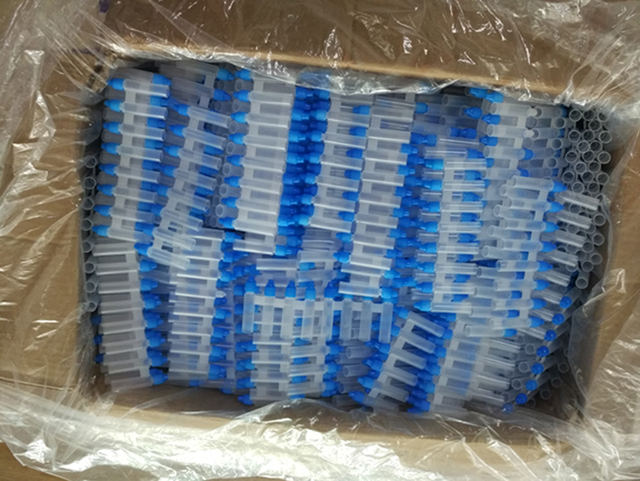

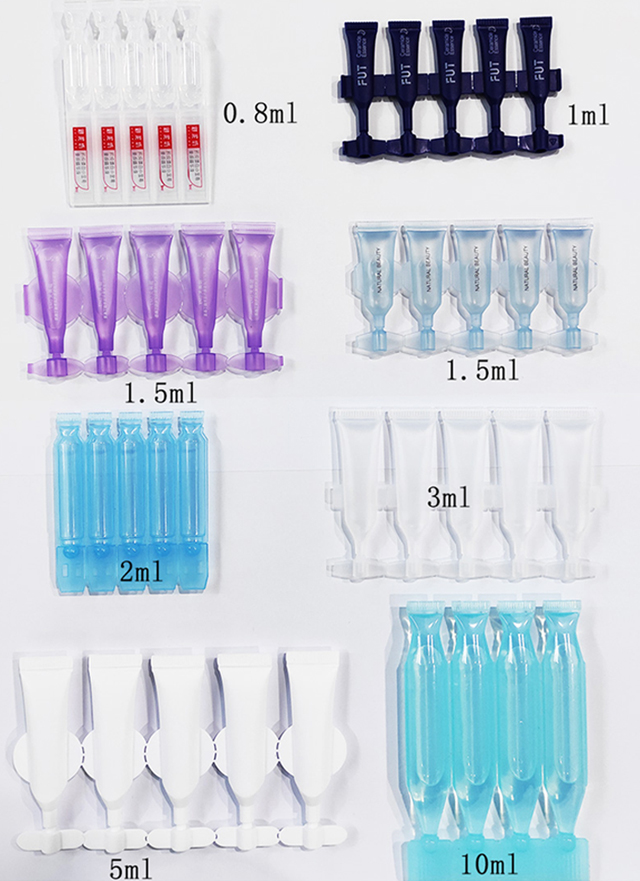

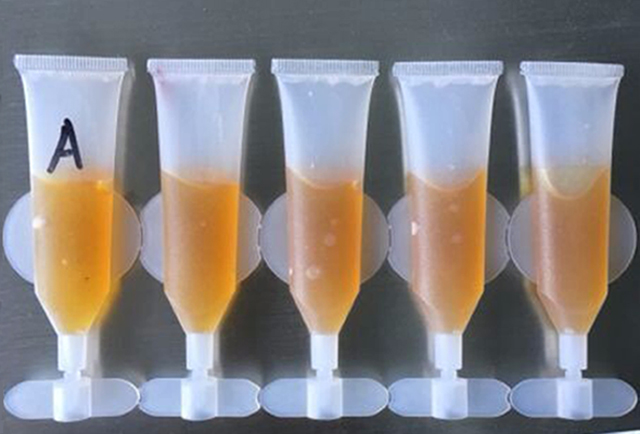

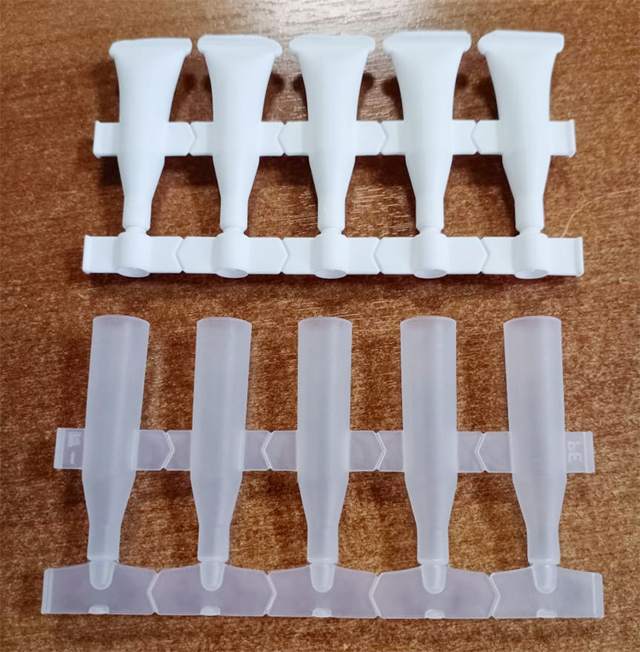

Дээж

Хэт авианы гагнуур (битүүмжлэх) хэрхэн ажилладаг вэ?

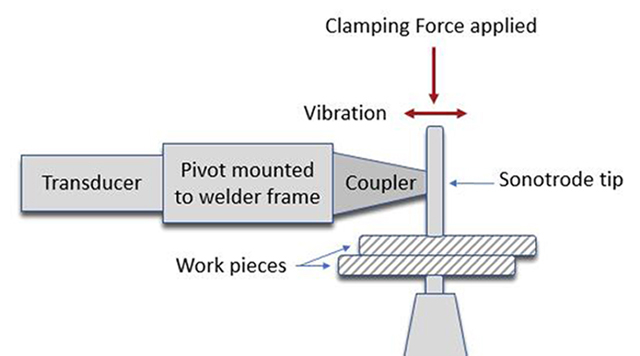

Хэт авианы гагнуур нь хоёр хуванцар эд ангиудыг хооронд нь холбож, бат бөх, эцсийн угсралтыг бий болгоход ашигладаг процесс юм. Уг процесс нь өндөр давтамжийн (хэт авианы) чичиргээ үүсгэж, эвэрээр дамжуулан эд ангиудад хэрэглэнэ. Гагнуур нь хоёр хэсгийн хоорондох интерфэйсийн чичиргээг шингээж, үрэлтийг үүсгэж, хуванцарыг хайлахад хүргэдэг. Хэт авианы чичиргээ нь цахилгаан хангамж, хөрвүүлэгч, өргөгч, эвэр зэрэг хэд хэдэн бүрэлдэхүүн хэсгүүдээр үүсгэгддэг бөгөөд энэ нь эцэстээ механик чичиргээг эд ангиудад хүргэдэг.

Цахилгаан хангамжийн үүрэг бол ирж буй шугамын хүчдэлийг (50 эсвэл 60 Гц) шинэ давтамж болгон хувиргах явдал юм. Дараа нь энэ цахилгаан энергийг хувиргагч руу илгээдэг бөгөөд энэ нь нэрээр нь цахилгаан энергийг механик чичиргээ болгон хувиргадаг. Хөрвүүлэгч нь пьезоэлектрик керамик дискүүдээс бүрдэх ба тэдгээр нь нийлүүлсэн цахилгаан эрчим хүчний хурдаар өргөжиж, агшиж байдаг. Чичиргээний хэмжээг далайц гэж нэрлэдэг бөгөөд энэ нэр томъёо нь тухайн хэрэглээний хэт авианы системийг тодорхойлоход маш чухал болдог. Дараа нь чичиргээ нь өдөөгчөөр дамждаг бөгөөд энэ нь далайцыг ихэвчлэн олз гэж нэрлэдэг урьдчилан тодорхойлсон олон дахин нэмэгдүүлдэг. Эцэст нь, өргөлтийн гаралтын далайц нь эвэрээр дамждаг бөгөөд дараа нь хуванцар хэсгүүдэд хүргэж болно. Хөрвүүлэгч, өргөгч, эвэрний хослолыг ихэвчлэн хэт авианы стек гэж нэрлэдэг.

Чичиргээг эд ангиудад хүргэхийн тулд стекийг идэвхжүүлэгч буюу хэт авианы гагнуурын дараагийн чухал элемент болох хүчийг ашигладаг механик системд байрлуулна. Хөдөлгөөнт төхөөрөмж нь хийн цилиндр эсвэл яндан хэсгийг доош буулгах идэвхжүүлэх бусад хэрэгслээс бүрдэж болно. Гүйцэтгэгч нь ихэвчлэн гагнуурын явцад санал хүсэлт өгөхийн тулд шугаман кодлогч эсвэл ачааллын эс зэрэг бусад мэдрэгч, төхөөрөмжүүдийг агуулдаг. Гүйцэтгэгч нь эврийг хэсэг рүү доош хөдөлгөж, гох хүч хүрэх хүртэл хүч хэрэглэнэ; Энэ үед хэт авианы аргыг ашигладаг. Дараа нь чичиргээ нь эд ангиудад хүрч, гагнуурын үе дэх золиослолын хайлмал материал гэж үзэж болох "эрчим хүчний захирал" гэгддэг гурвалжин хэлбэртэй материал дээр төвлөрдөг. Материал хайлж дуусмагц хэт авианы чичиргээг зогсоож, хуванцарыг хатууруулж, хүчтэй холбоо үүсэх хүртэл идэвхжүүлэгч даралтыг үргэлжлүүлнэ. Гагнуурын бүх процесс эхнээс нь дуустал ихэвчлэн нэгээс хоёр секундын дотор дуусдаг.

Дээр дурдсанчлан, хэт авианы гагнуурын хамгийн чухал элементүүдийн нэг нь стекийн өгдөг далайц (чичиргээ) юм. Үүний шалтгаан нь зарим хуванцарыг гагнахын тулд бусадтай харьцуулахад илүү их далайц шаарддаг. Аморф полимер (ABS, поликарбонат, полистирол) нь бага далайц шаарддаг бол хагас талст (нейлон, полипропилен) нь гагнахын тулд илүү их далайц шаарддаг.

Туршлагатай хэрэглээний инженер нь тухайн угсралт, материалын төрөлд тохирох давтамж, багаж хэрэгслийн сонголтыг тодорхойлохын тулд үргэлж ажиллах боломжтой.

Хэт авианы гагнуур нь анагаах ухаан, B&CE, автомашин, цахилгаан хэрэгсэл, нэхмэл бус материал, сав баглаа боодол гэх мэт бүх томоохон зах зээлд олон төрлийн эд анги угсрах зориулалттай хуванцар үйлдвэрлэлд өргөнөөр хүлээн зөвшөөрөгдсөн угсралтын арга юм. Хэт авианы гагнуурын давуу талууд нь богино мөчлөгийн хугацаа, өндөр бат бэх холболт, хэрэглээний материалыг (өөрөөр хэлбэл, цавуу) арилгах зэрэг орно. Хэт авианы гагнуур нь хэрэглэхэд тохиромжтой эсэхийг авч үзэхдээ тохирох угсралтын аргыг тодорхойлохын тулд туршлагатай програмын инженертэй зөвлөлдөх нь зүйтэй.
