Тэжээгчтэй картны таглааны дээд наалт шошголох автомат машин

• Загвар: VK-FPL
• Жолооны горим: Серво мотор
• Хурд (ш/мин): 30-50 (бүтээгдэхүүн болон шошгоны хэмжээнээс хамаарна)
• Үйлдлийн чиглэл: Зүүн эсвэл Баруун
• Туузан дамжуулагчийн хурд(м/мин): ≤40
• Шошгоны нарийвчлал: ±1.5 мм
• Шошгоны өнхрөх дотоод диаметр: 76 мм
• Шошгоны өнхрөх гаднах диаметр: 350 мм (хамгийн их)
• Тохиромжтой шошгоны хэмжээ Өндөр: ≤200 мм
• Тохиромжтой шошгоны бүтээгдэхүүний хэмжээ: Үйлчлүүлэгчийн бүтээгдэхүүнээс хамаарч өөрчлөх боломжтой
• Принтерийн хэрэглээний агаар: 5кг/см²
• Агаарын эх үүсвэр: 0.6 МПа
• Хүчдэл (өөрчлөх боломжтой): 110V/220V/380V
• Эрчим хүч (кВт): 1.5 кВт
• Хэмжээ: 2900*720*850мм
• Жин: 280 кг

Шошгоны системийг бүтээгдэхүүн, бие даасан сав баглаа боодол, хайрцаг, хайрцаг, тавиурын ачаанд урьдчилан хэвлэсэн шошгыг хэрэглэхэд ашигладаг бөгөөд тэдгээр өвөрмөц зүйлсийг таних болно. Тэд мөн үйлдвэрлэгчийн брэндийн дүр төрхийг сурталчлахын тулд бүтээгдэхүүн дээр шошго наахад ихэвчлэн ашиглагддаг. Эдгээр шошгоны агуулга нь энгийн хар, цагаан зураасан код, танихад ашигладаг 1D эсвэл 2D кодоос эхлээд анхаарал татахуйц брэндийн таних тэмдэг бүхий олон өнгийн бүтээгдэхүүний нарийн төвөгтэй шошго хүртэл янз бүр байж болно.

Хавтгай шошгоны автомат машин нь сав баглаа боодлын шинэ үеийн төхөөрөмж юм. Энэ нь автомат шошгоны машин технологи, техникийн шаардлагад үндэслэн тусгайлан бүтээгдсэн. Лонхны гадаргуу дээр наалдсан наалдамхай шошгыг жигд, эмх цэгцтэй болгож чадна. Шошголох үйл явц тогтвортой бөгөөд найдвартай бөгөөд шошгоны байрлал нь хамгийн тохиромжтой шаардлагад хүрч чаддаг.

Автомат хавтгай шошгоны машин нь боломжийн бүтэцтэй цахилгаан механик интеграцийн бүтээгдэхүүнд хамаарна. Хавтгай гадаргуу дээр наалдамхай шошгыг автоматаар өнхрүүлэхэд ашигладаг бөгөөд бүтээгдэхүүн дутагдалтай үед хяналтын систем нь шошгыг санал болгохоо зогсоож, шошгоны цаасны хаягдлаас үр дүнтэй зайлсхийж, бүтээгдэхүүний цар хүрээний дагуу алхам алхмаар тохируулах боломжтой. болон шошгоны шинж чанарууд.

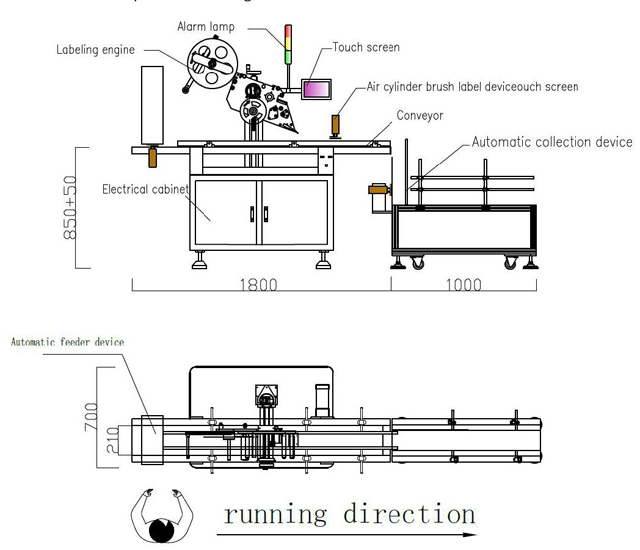

Тоног төхөөрөмжийн шошгоны дээд гадаргуугийн бүтээгдэхүүний найрлага

• Цахилгааны кабинет
• Автомат тэжээгч төхөөрөмж
• Конвейер
• Агаарын цилиндр
• Сойз шошго төхөөрөмж
• Шошгоны хөдөлгүүр
• Автомат цуглуулах төхөөрөмж
• Үйлдлийн систем ба хяналтын систем;

Тоног төхөөрөмжийн үйл ажиллагааны шинж чанар

Хяналтын систем: SIEMENS PLC хяналтын систем, өндөр тогтвортой ажиллагаатай, маш бага эвдрэл;

Үйлдлийн систем: SIEMENS мэдрэгчтэй дэлгэц, Хятад, Англи хэлтэй, тусламжийн функц, алдааг харуулах функцээр баялаг, хялбар ажиллагаатай;

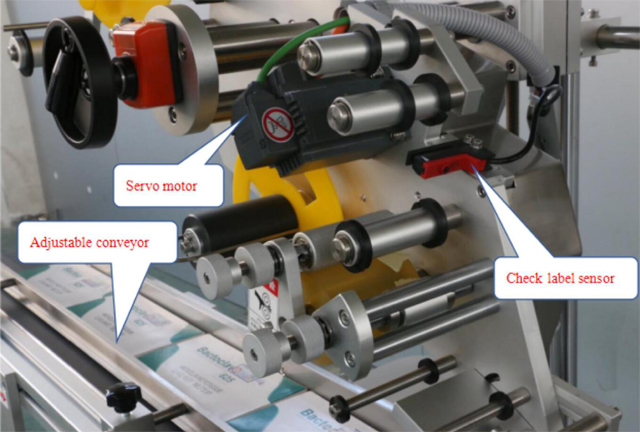

Шалгах систем: Германы LEUZE шалгах шошгоны мэдрэгч, автомат шалгах шошгоны байрлал, тогтвортой, тохь тухтай байх нь ажилчдын ур чадварт илүү өндөр шаардлага тавьдаггүй;

Шошго систем илгээх: Panisonic servo мотор хяналтын систем, өндөр хурдтай тогтвортой;

Сэрүүлгийн функц: машин ажиллаж байх үед шошго асгарсан, шошго эвдэрсэн эсвэл бусад доголдол гэх мэт дохиолол өгч, ажиллахаа болино.

Машины материал: Машин болон сэлбэг хэрэгсэл нь S304 зэвэрдэггүй ган, аноджуулсан хөнгөн цагааны хайлшаар хийгдсэн, зэврэлтэнд тэсвэртэй, хэзээ ч зэврдэггүй;

Бага хүчдэлийн хэлхээ бүгд Францын Schneider брэндийг ашигладаг.

Ажлын процесс

Ажилчид бүтээгдэхүүнээ автомат тэжээлийн төхөөрөмж дээр тавьж, бүтээгдэхүүн нь 4 ширхэг тэжээгч цилиндртэй байсан бөгөөд доод бүтээгдэхүүн нь тусдаа байгаа эсэхийг шалгаад дараа нь шошгоны хөдөлгүүрт хүргэх;

Мэдрэгч бүтээгдэхүүнийг шалгахдаа PLC руу дохио илгээж, PLC эхлээд мэдээлэл хүлээн авсан дохиог хүлээн авч, дараа нь хөтчийн мотор илгээх шошгооор удирддаг серво мотор драйвер руу дохиог гаргана.

Сойзны шошгоны төхөөрөмж нь бүтээгдэхүүний дээд гадаргуу дээрх шошгыг өнгөрч, шошгоны өнгөлгөө.

Шошготой бүтээгдэхүүнийг автомат цуглуулах төхөөрөмжид хүргэж, дараа нь ажилчид автомат цуглуулах төхөөрөмжөөс бүх бүтээгдэхүүнийг гаргаж, цуглуулах ажлыг дуусгана.

Техникийн параметр

• Загвар: VK-FPL
• Жолооны горим: Серво мотор
• Хурд (ш/мин): 30-50 (бүтээгдэхүүн болон шошгоны хэмжээнээс хамаарна)
• Үйлдлийн чиглэл: Зүүн эсвэл Баруун
• Туузан дамжуулагчийн хурд(м/мин): ≤40
• Шошгоны нарийвчлал: ±1.5 мм
• Шошгоны өнхрөх дотоод диаметр: 76 мм
• Шошгоны өнхрөх гаднах диаметр: 350 мм (хамгийн их)
• Тохиромжтой шошгоны хэмжээ Өндөр: ≤200 мм
• Тохиромжтой шошгоны бүтээгдэхүүний хэмжээ: Үйлчлүүлэгчийн бүтээгдэхүүнээс хамаарч өөрчлөх боломжтой
• Принтерийн хэрэглээний агаар: 5кг/см²
• Агаарын эх үүсвэр: 0.6 МПа
• Хүчдэл (өөрчлөх боломжтой): 110V/220V/380V
• Эрчим хүч (кВт): 1.5 кВт
• Хэмжээ: 2900*720*850мм
• Жин: 280 кг

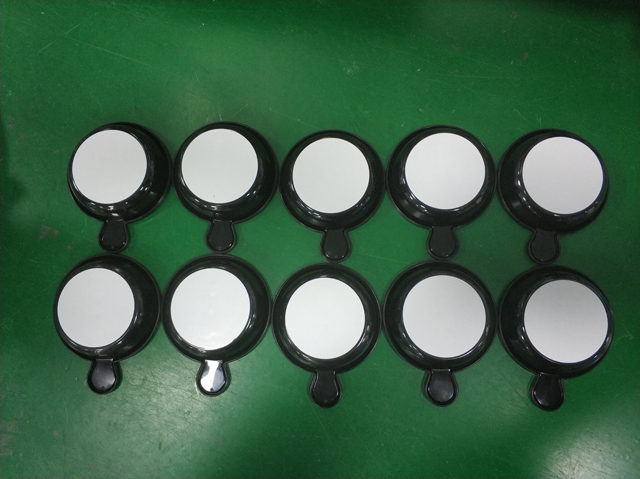

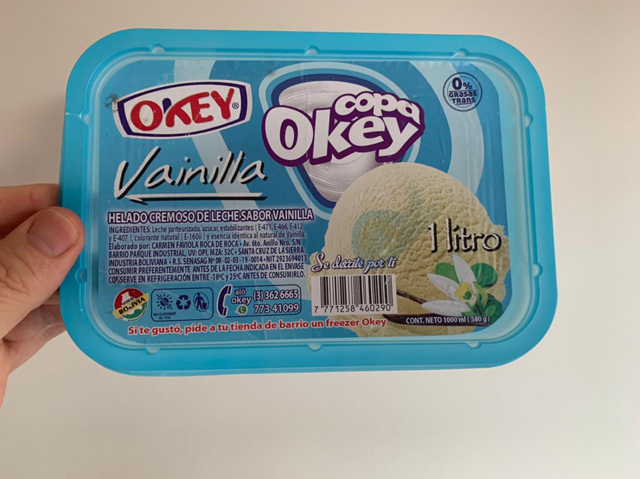

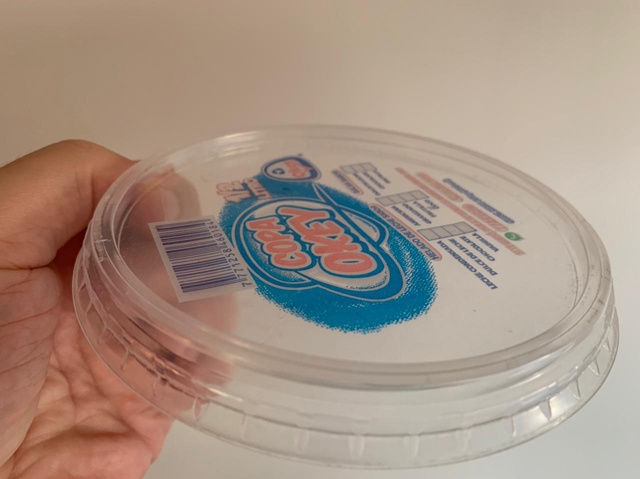

Шошгоны дээж

Шошгоны систем гэж юу вэ

Шошгоны систем нь янз бүрийн загвар, тохиргоотой байдаг бөгөөд тус бүр нь тодорхой хэрэгцээнд нийцсэн шошго хэрэглэхэд тохиромжтой. Хагас автомат шошго хэвлэгч түрхэгч нь тус тусдаа бүтээгдэхүүн дээр шошгыг гараар нийлүүлэх зориулалттай. Бүрэн автомат шошгоны машиныг үйлдвэрлэлийн процесст нэгтгэж, үйлдвэрлэлийн шугамын хурдаар дамжуулж буй бүтээгдэхүүнүүдэд шошгыг хэрэглэдэг.

Эдгээр шошгоны шийдэлд шошго хэвлэх, түрхэх, дараа нь савлагаа эсвэл тээвэрлэлтийн ачаанд наах шошгыг дангаар нь үйлдвэрлэдэг, хайрцагны агуулгыг бүртгэдэг хайрцагны шошгологч орно. Эдгээр шошгоны шийдэл нь бүтээгдэхүүнийг танихаас гадна дистрибьютер болон жижиглэн худалдаалагчдын шаардлагыг хангахын тулд бүтээгдэхүүний орц найрлага, бүтээгдэхүүний хадгалсан температур, брэнд эзэмшигчийн брэндийн дүр төрх, тээвэрлэлтийн хаяг гэх мэтийг тэмдэглэсэн шошго байрлуулж болно. Мөн хэрэглэгчийн хүссэн хэмжээгээр хэвлэхээс гадна тодорхой, уншигдах тэмдэгт, зураасан кодыг баталгаажуулна.

Үйлдвэрлэлийн шугам дээр шошгоны шийдлүүдийг бусад шугамын системүүдтэй нэгтгэж, шошголох бүтээгдэхүүн, багцыг автоматаар хүлээн авдаг. Гар шошголох машинууд тушаалын дагуу шинэ шошгыг хэрэглэж, дараа нь таних багц эсвэл бүтээгдэхүүнд хэрэглэнэ.

Зарим шошгоны шийдлүүд болон тэдгээрийг идэвхжүүлдэг шошгоны машинууд нь өвөрмөц танигч болон/эсвэл тээвэрлэлтийн мэдээлэл бүхий бүтээгдэхүүн, сав баглаа боодол, тавиурыг нийлүүлэх хэрэгцээний чухал элемент юм. Эдгээр шошго нь бүтээгдэхүүнийг түгээлтийн сувгаар амжилттай зөөхөд чухал үүрэгтэй. Бүрэн, үнэн зөв шошгогүй жижиглэн худалдаачдын зогсоол дээр ирдэг тавиурын ачааллаас татгалзаж, үйлдвэрлэгчийн зардлаар буцааж болно.

Үүний нэгэн адил, үрчлээстэй эсвэл төвөөс гадуурх шошго нь тухайн бүтээгдэхүүний брэндийн дүр төрхөд сөргөөр нөлөөлөх хандлагатай байдаг тул тус тусдаа бүтээгдэхүүн, савлагаанд брэндийн шошго түрхдэг шошгоны систем болон шошгоны машинууд тэдгээр шошгыг маш нарийн хэрэглэх чадвартай байх ёстой. Зарим тохиолдолд эдгээр шошгоны системүүд нь шошгоны зөв байрлуулсан, нөхцөл байдлыг баталгаажуулдаг харааны хяналтын системийг агуулдаг.
