Кабель утас цахилгаан утас хоолой туг хаяглах машин Хагас автомат

• Загвар: VK-T807
• Шошгоны нарийвчлал: ±1мм (бүтээгдэхүүний шошгон дээрх хазайлтыг оруулахгүй)
• Шошгоны хурд: 20 ~ 40 ширхэг / мин (бүтээгдэхүүний хэмжээ хүртэл)
• Холбогдох бүтээгдэхүүний хэмжээ: 20≤length≤300mm, 20≤width≤200mm
• Холбогдох шошгоны хэмжээ: 20≤length≤150mm, 20≤width≤150mm
• Машины хэмжээ: 700×400×700мм
• Эрчим хүч: 220 В, 50/60 Гц
• Жин: 55 кг

Видео үзэх

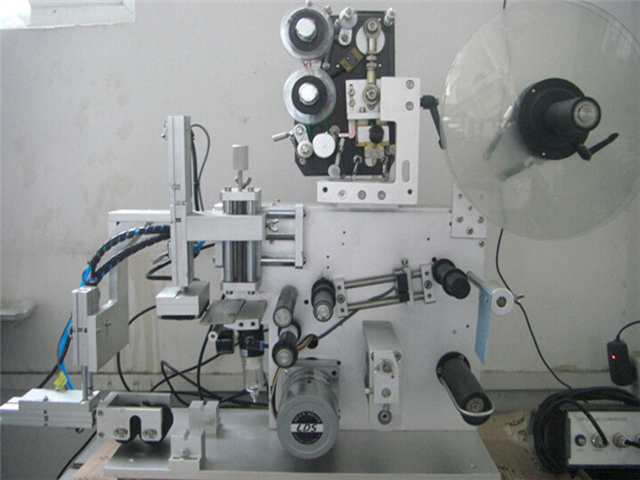

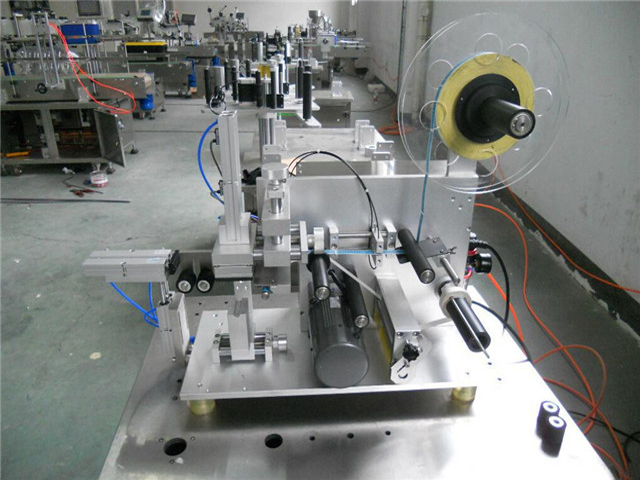

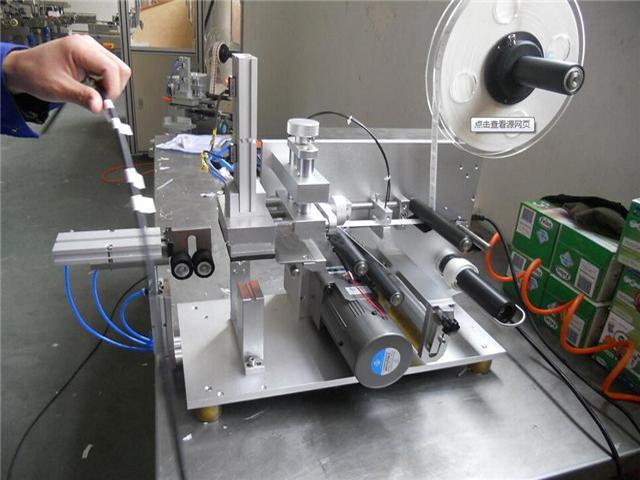

Гарын авлагын дугуй гадаргуутай утас шошголох машин нь усны хоолой, халив гэх мэт наалдамхай шошго эсвэл наалдамхай хальсыг хагас автоматаар тэмдэглэдэг.

Утас шошголох машин хэрхэн ажилладаг вэ:

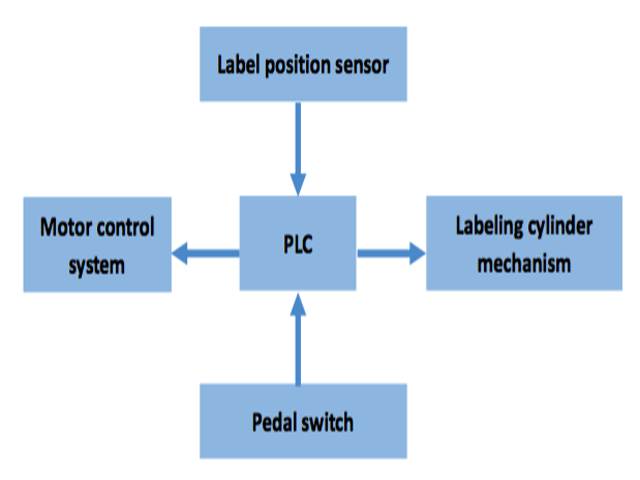

Шошгоны машин нь PLC дээр суурилж, дохиог хүлээн авч, бүх системийн ажлыг удирддаг. Дөрөө солих үед дохиог PLC руу илгээж, багц програмын дагуу боловсруулна.

Дараа нь гишгүүрийн хөдөлгүүрийн хяналтын системээс эхлэн шошго, тэжээлийн шошгыг хуулах үйл явцыг дуусгана уу. Үүний зэрэгцээ шошгоны байрлал мэдрэгч (цахилгаан нүд гэж нэрлэдэг) нь шошгон дээр өнгөрөх зайд үргэлж анхаарлаа хандуулдаг.

Шошго дамжих үед мэдрэгч шууд PLC руу дохио илгээх болно. Дараа нь PLC нь хэд хэдэн програмын дагуу шаталсан моторын хяналтын системд зогсох дохиог илгээж, шошголох үйл явцыг дуусгахын тулд шошгоны систем дээр ажиллаж эхэлдэг.

Ажлын зарчим

Дамжуулах систем: Stepper мотор нь зүтгүүрийн механизм болон материал хүлээн авах механизмыг жолоодох синхрон туузаар дамжуулан шошгыг хуулж, шошгыг хуулж, Glassine арын хуудсыг дахин боловсруулах хүчийг өгдөг.

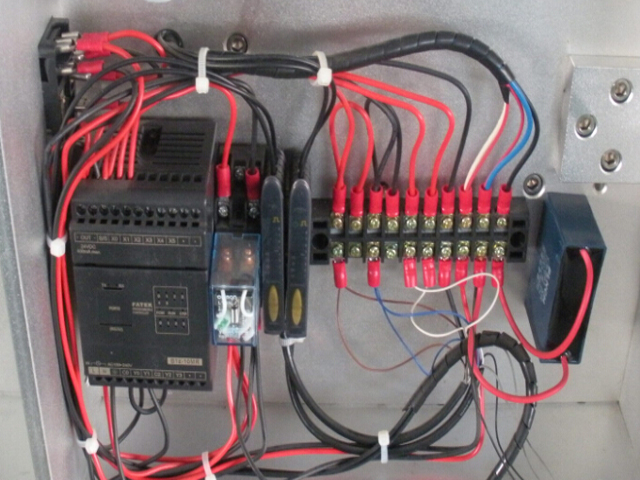

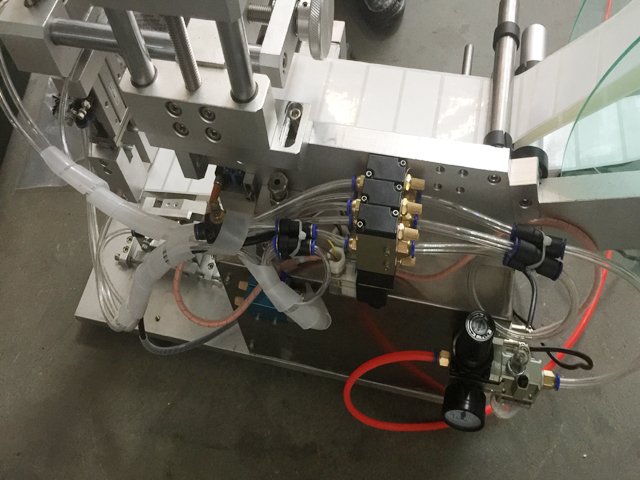

Хяналтын систем: Энэ машиныг цахилгаан болон хий ашиглан удирддаг. Цахилгаан нүд (SICK мэдрэгч) болон дөрөө шилжүүлэгчээс ирсэн дохиог PLC руу шилжүүлж, шошгыг хуулах, шошголох, тоолох бүх процессыг гүйцэтгэнэ.

Утас шошголох машины хэрэглээ:

Хэрэглэх боломжтой бүтээгдэхүүн: Гадаргуу дээр цаасан шошго эсвэл хальсан шошготой байх ёстой урт дугуй бүтээгдэхүүн;

Хэрэглэх үйлдвэрүүд: Цахилгаан, анагаах ухаан, хуванцар, үйлдвэрт өргөн хэрэглэгддэг.

Утас шошголох машины техникийн шинж чанарууд:

• Жижиг бүтэц нь бага зай эзэлдэг бөгөөд зөөвөрлөх, ачаалахад хялбар байдаг.
• Сайн шошгоны нарийвчлал, тогтвортой байдал; Цэвэрхэн, үрчлээ, хөөс байхгүй.
• Үүнийг ашиглах, тохируулахад хялбар байдаг. Шинэ ажилчид энгийн сургалтын дараа үүнийг хялбархан ашиглах эсвэл тохируулах боломжтой.
• Тогтвортой ажиллагаа.

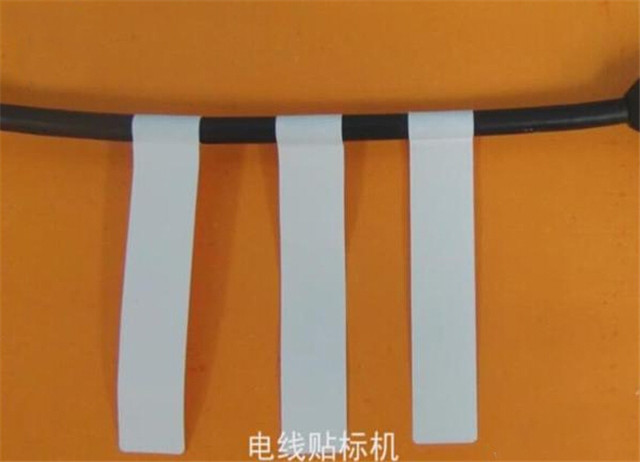

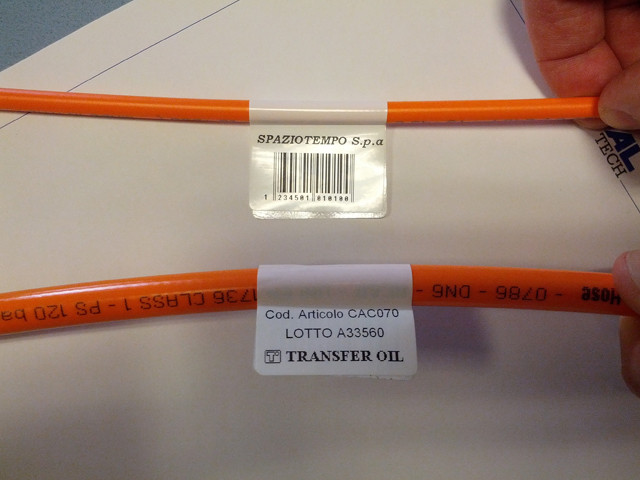

Шошгоны дээж
