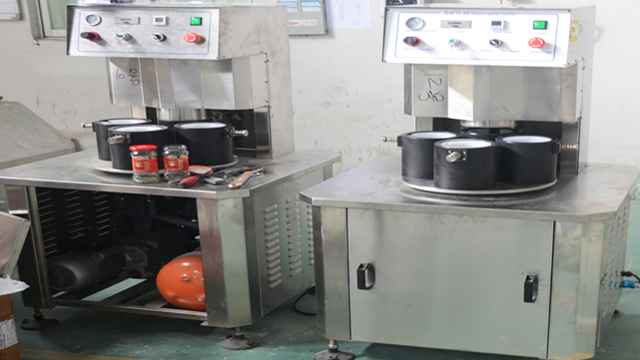

Шилэн лонхтой хагас автомат вакуум таглах машин хүнсний битүүмжлэх төхөөрөмж

• Загвар: VK-SVC вакуум таглах машин
• Цахилгаан хангамж: AC220V/50-60Hz
• Хязгаарлалтын хурд: 1200-1500bph
• Эрчим хүч: ≤1.3KW (вакуум насос орно)
• Малгайны диаметр: Φ30-Φ85мм, Φ85-Φ110мм
• Лонхны өндөр: 50-180мм 、120－250мм
• Лонхны диаметр: Φ30-Φ80мм Φ80-Φ150мм
• Хязгаарлагдмал вакуум зэрэг: -0.08Mpa
• Хамгаалалтын эргэлт: 5-25N.M
• Агаарын хэрэглээ: 0.5м3/0.7Мпа
• Машины хэмжээ: 750*7001350мм
• Жин: 157 кг

Видео үзэх

Энэхүү цуврал таглах машиныг олон жилийн үйлдвэрлэлийн туршлагатай бид өөрсдөө судалж, үйлдвэрлэдэг; Энэ нь дотоодын анхны бүтээл бөгөөд вакуум насос ашиглан тоос соруулах боломжтой, өндөр вакуум зэрэгтэй, таглах момент болон вакуум түвшинг хүссэнээр тохируулж, таглах янз бүрийн хэлбэр, хэмжээтэй лонхтой, сайн нийцтэй, тохируулахад хялбар байдаг.

Үндсэн пневматик болон цахилгаан эд ангиуд нь дэлхийн алдартай брэндүүд, тогтвортой, найдвартай ажиллагаатай.

Хүнс, лаазалсан хоол, ундаа, амтлагч, эрүүл мэндийн бүтээгдэхүүн болон бусад үйлдвэрүүдэд цагаан тугалгатай таглаатай шилэн саванд өргөн хэрэглэгддэг.

Техникийн үндсэн параметр

• Загвар: VK-SVC вакуум таглах машин
• Цахилгаан хангамж: AC220V/50-60Hz
• Хязгаарлалтын хурд: 1200-1500bph
• Эрчим хүч: ≤1.3KW (вакуум насос орно)
• Малгайны диаметр: Φ30-Φ85мм, Φ85-Φ110мм
• Лонхны өндөр: 50-180мм 、120－250мм
• Лонхны диаметр: Φ30-Φ80мм Φ80-Φ150мм
• Хязгаарлагдмал вакуум зэрэг: -0.08Mpa
• Хамгаалалтын эргэлт: 5-25N.M
• Агаарын хэрэглээ: 0.5м3/0.7Мпа
• Машины хэмжээ: 750*7001350мм
• Жин: 157 кг

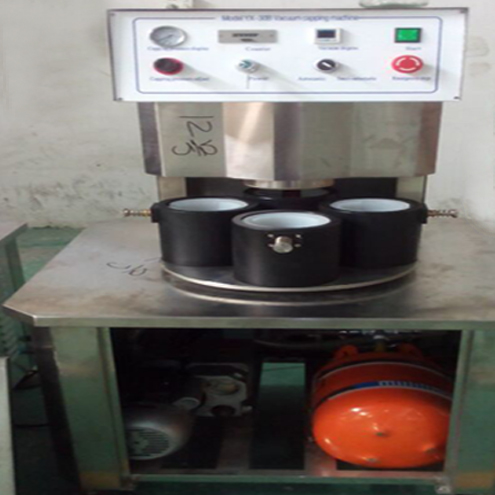

Бүтэц ба ажлын зарчим

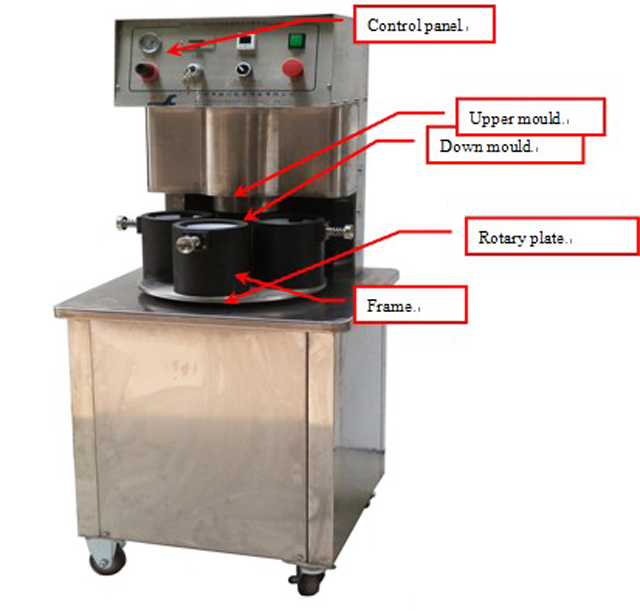

Зураг1 Вакуум таглах машин

Ажлын зарчим ба чиг үүрэг

Энэхүү машин нь машины хүрээ, хэвний дээд хэв, эргэдэг байрлалын систем, таглах бүтэц, вакуум систем, цахилгаан ба даралтын хяналтын системээс бүрдэнэ.

Дараах байдлаар ажиллах: малгайтай шилийг доош хэвэнд хийж, дараа нь доош хэвийг таглах толгойны голд гараар хийнэ. Дараа нь машин вакуумаар автоматаар таглах болно.

Энэхүү машин нь дараахь функцуудыг гүйцэтгэдэг.

1. Та доош хэвийг таглах толгойн төв рүү тавихад машин автоматаар вакуумаар таглах болно;
2. Хамгийн бага вакуум тохируулгын функц: хэрэв машин өмнө нь тохируулсан вакуум зэрэгт хүрч чадахгүй бол машин дараагийн процедурт ажиллахгүй;
3. Хамгаалах моментийн функц: Тагийг нь агаарын цилиндрээр хөдөлгөж, даралтаар тохируулж болно;

Үндсэн бүтэц ба бүрэлдэхүүн хэсгүүд

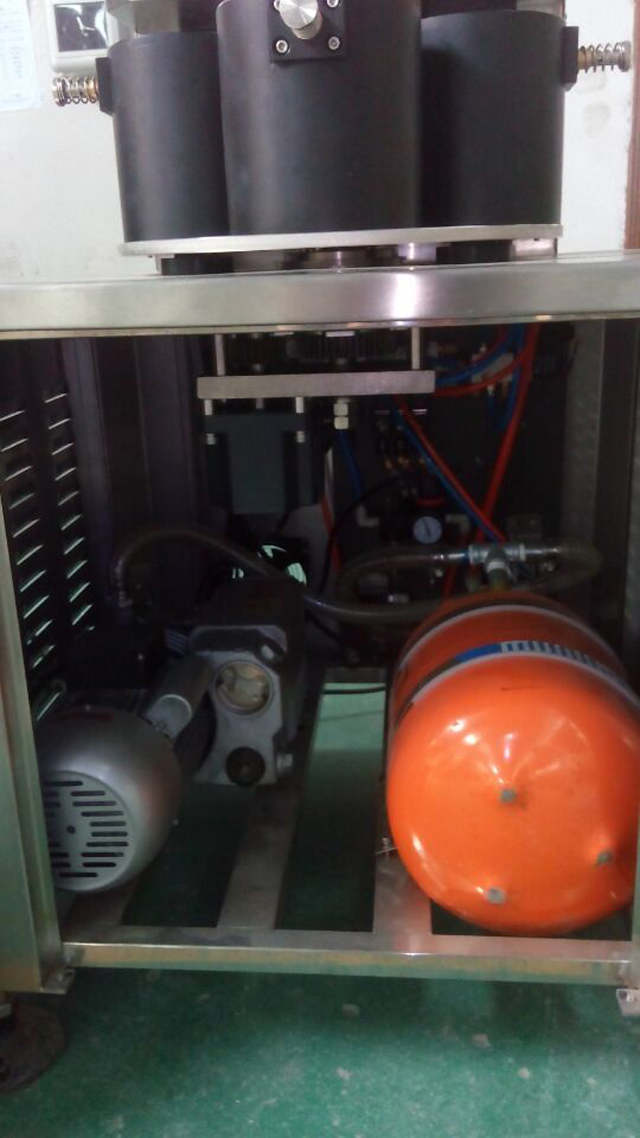

Вакуум насос ба вакуум сав:

Вакуум насос, вакуум савыг вакуум функцийг хангахын тулд ашигладаг, вакуум насос нь вакуум тостой байх ёстой, дотор нь вакуум тосны тал нь хэвийн байна. Хэрэв дотор нь вакуум тос байхгүй бол машиныг ашиглахыг хориглоно

Дээрх зургийн дагуу вакуум насос болон вакуум савыг холбож, тэжээл өгнө

Эргэдэг хавтангийн бүтэц

Энэхүү эргэдэг хавтан нь 4 алхамаар хөдөлдөг. Эргэдэг хавтан нь тогтвортой хөдөлж байхын тулд энэ эргэдэг хавтан нь тогтвортой хөдөлгөөнийг хангахын тулд эсэргүүцэх 3 үрэлтийн хавтанг ашигладаг. Ажиллаж байхдаа машиныг цэвэр байлгах ёстой бөгөөд үрэлтийн хавтан нь аажмаар элэгдэж, тогтмол шалгаж, байнга солигдоно.

Эргэдэг хавтан нь үндсэн мотороор хөдөлж, дохио мэдрэгч нь эхлэх ойрын унтраалга руу шилжиж, дохио авах үед (дохио мэдрэгч ба ойрын унтраалга нь ойролцоогоор 2-3 мм), дээд хэв нь таглах руу шилжиж, таглах үед мотор ажиллаж байна. , дохио мэдрэгч аюулгүйн ойрын унтраалга руу шилжиж дохио авах үед мотор ажиллахаа болино.

Зэс гарны иж бүрдэл нь ажиллах явцад элэгдэж, байнга тос түрхэж, эвдэрсэн үед солих ёстой. Өөрчлөлтийн үед та 5-р зургийг харж болно

Хамгаалалтын бүтэц

Толгойг нь таглах

Битүүмжлэх толгойг цилиндрээр хөдөлгөж, дээш доошлуулж, таглах толгойг таглах хүртэл буулгаж, өмнө нь тохируулсан вакуум зэрэгт хүрэх үед таглах толгой дараагийн процедурт шилжинэ. Хязгаарлах моментийг хяналтын самбар дээрх даралтын товчийг дарж тохируулж болно (Хяналтын самбараас харж болно)

Толгойн доторх улаан резин нь амархан элэгддэг тул байнга шалгаж, солих шаардлагатай байдаг. Тагийг нь таглах үед таглааны толгой нь таглааг нь чангалах ёстой бөгөөд та янз бүрийн өндөрт хүрэхийн тулд доош хэвэнд ямар нэгэн зүйл хийж болно. Гэхдээ өндөр нь хэт их байж болохгүй, эсвэл хэт өндөр байвал вакуум функцэд хүрч чадахгүй, гэхдээ энэ нь хангалттай өндөр биш бол таглах боломжгүй. Ихэвчлэн доош хэвний таг ба дээд хэсгийн зай нь 16мм-19мм байна

Лонх товших төхөөрөмж

Лонх товших төхөөрөмж нь лонхыг таглах үед лонхыг засах, эргэдэг хавтан байрлуулах үед лонх товших цилиндр шилийг бэхлэхийн тулд шилийг сайтар таглах зориулалттай.

Суурилуулалт

1. Машин нь цэвэр, аюулгүй газар байх ёстой
2. Яаралтай зогсоол байгаа эсэхийг шалгаарай (зураг 5)
3. шалгахын тулд эрчим хүчээр хангана
4. Машиныг хийн хоолойтой тос, ус тусгаарлагчтай холбож, агаарын даралтыг 0.6 МПа болгон тохируулна
5. Вакуум савыг машинд холбоно. Хий гоожиж байгаа эсэхийг шалгаарай.

Хяналтын самбарын ажиллагаа

Хяналтын самбар нь даралтын битүүмжлэл, даралтын тохируулга, тоолуур, цахилгаан унтраалга, вакуум тохируулга, яаралтай зогсоох зэргээс бүрдэнэ.

1. Хаалтын даралтын тохируулга нь цагийн зүүний дагуу байх үед даралт ихсэх, таглах момент илүү хүчтэй, цагийн зүүний эсрэг үед даралт буурч, таглах эргүүлэх моментийг тохируулахад ашиглаж болно.
2. Яаралтай зогсолт, ямар нэг онцгой байдлын үед яаралтай зогсоох унтраалгыг дарж, дараа нь машин аюулгүй байдалд орно
3. Тоолуур нь таны хэдэн шил үйлдвэрлэсэнийг тоолох бөгөөд хэрэв та дахин тохируулах товчийг дарвал тоолуур тэг болно.
4. Хэрэв вакуум зэргийг тохируулах шаардлагатай бол вакуум тохируулсан хүснэгтийн "M" товчийг дарахад "St1" гарч ирэх бөгөөд "︽""︾" дээр дарж тохируулна уу.
5. Газрын тос, ус ялгагч, даралт, тохируулга (зураг 10)

Газрын тос, ус тусгаарлагч нь гар хяналтын хавхлага, даралт тохируулагч, агаарын даралтын хүснэгт, тос тохируулагч, агаар шүүгч, тосолгооны материалаас бүрдэнэ.

Гар хяналтын хавхлага нь машины бүх агаарын хангамжийг асаах, унтраах явдал юм

Даралт тохируулга гэдэг нь машинд даралтыг нийлүүлэх, цагийн зүүний дагуу даралт ихсэх, цагийн зүүний эсрэг байх үед даралт буурах явдал юм.

Агаарын даралтын хүснэгт нь машины ажлын даралтыг харуулах явдал юм

Тос тохируулга гэдэг нь машинд тос нийлүүлэх, цагийн зүүний дагуу явахад тос багасч, цагийн зүүний эсрэг байвал тос нэмэгддэг.

Агаар шүүгч нь шахалтын агаарын усыг зайлуулах зориулалттай бөгөөд тос, ус тусгаарлагчийн даралт тэг байх үед агаар шүүгч усыг автоматаар зайлуулна.

Тосолгооны материал нь машинд тос өгөх бөгөөд эхлээд агаарын хангамжийг хааж, тосолгооны материалд 2-3 сар орчим тос хийнэ.

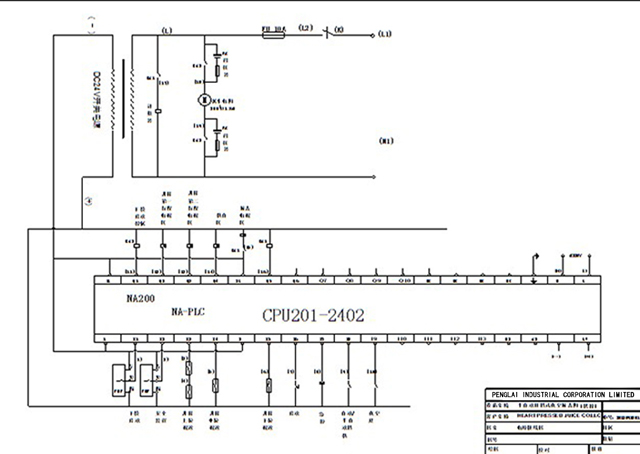

Вакуум таглах машины цахилгаан зураг

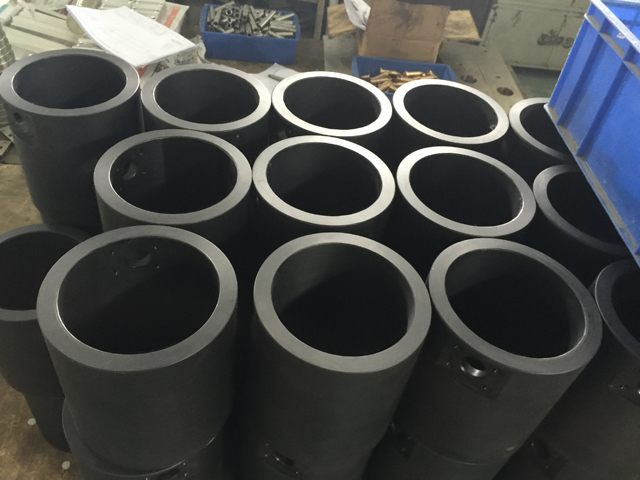

Янз бүрийн хэмжээтэй лонхтой/лонхонд тохирсон хөгцний сэлбэг хэрэгсэл
