Моноблок жижиг дусал лонх хоолойг дүүргэх бөглөө таглах машин

• Загвар: VK-MFC
• Эрчим хүч: ~220V/нэг фазын
• Одоогийн: 7А
• Давтамж: 50 Гц
• Агаарын даралт: 0.7 МПа
• Эрчим хүч: 1100 Вт
• Хэмжээ: 1900*1550*1850мм
• Жин: 485 кг
• Нийт жин: 555 кг
• Дүүргэх хэмжээ: 1мл-ээс 150мл хүртэл
• Машиныг АНУ-ын стандартад тохируулан нунтаглах боломжтой

Видео үзэх

Машиныг эхлүүлэхийн өмнө анхаарна уу

1. Машин нь нэг фазын / 220V өөр гүйдлээр тэжээгддэг; Машиныг асаахаас өмнө зөв холболтыг баталгаажуулна уу.
2. Агаарын даралтыг зөв холбосон эсэхийг шалгана уу.
3. Хэрэв машин болон хэвэнд гадны биет байгаа бол гадны биетийг зайлуулах;
4. Гүрвэлзэх хөдөлгөөнтэй шахуургатай холбогдсон хоолойг материалын саванд хийж байгаа эсэхийг баталгаажуулах;
5. Дүүргэгч хошуу нь лонхны амтай таарч, толгойг нь лонхтой таглаж байгаа эсэхийг шалгах;

Үндсэн өгөгдөл

Машинаар хаах зураг, зурах

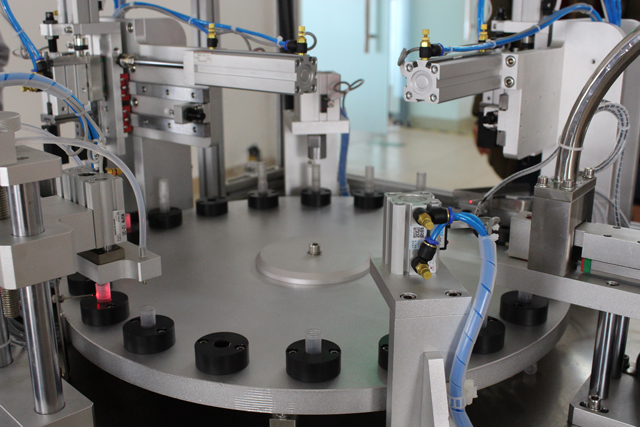

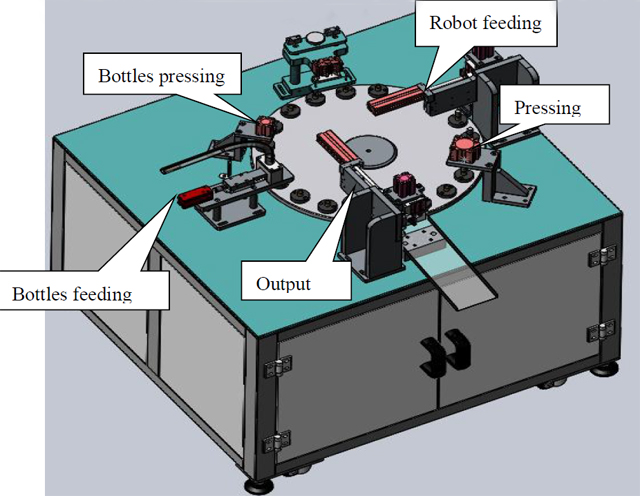

Станцын тайлбар:

1. Лонхны хооллолт: Шилнийг тэжээх чичиргээт аяга, шилийг эргүүлэх хавтан руу чиглүүлдэг пневматик элементүүд, дараа нь хийн элементүүд ухрах;
2. Лонх дарах: Пневматик элементүүдээр тэжээгддэг лонхноос чөлөөтэй унадаг тул сав нь савыг эзэмшигчийн ёроолд хүргэдэг;
3. Шатахуун түгээх станц: Шингэнийг саванд хийнэ; станц нь перисталтик шахуургатай хамт ажилладаг;
4. Робот тэжээх: робот нь насосыг лонхонд оруулдаг.
5. Хэвлэлийн станц: Лонхыг шахуургаар чангалах;
6. Гаралт: эцсийн бүтээгдэхүүнийг эргэлтийн хавтангаас гаргах

Илрүүлэгч шилжүүлэгч

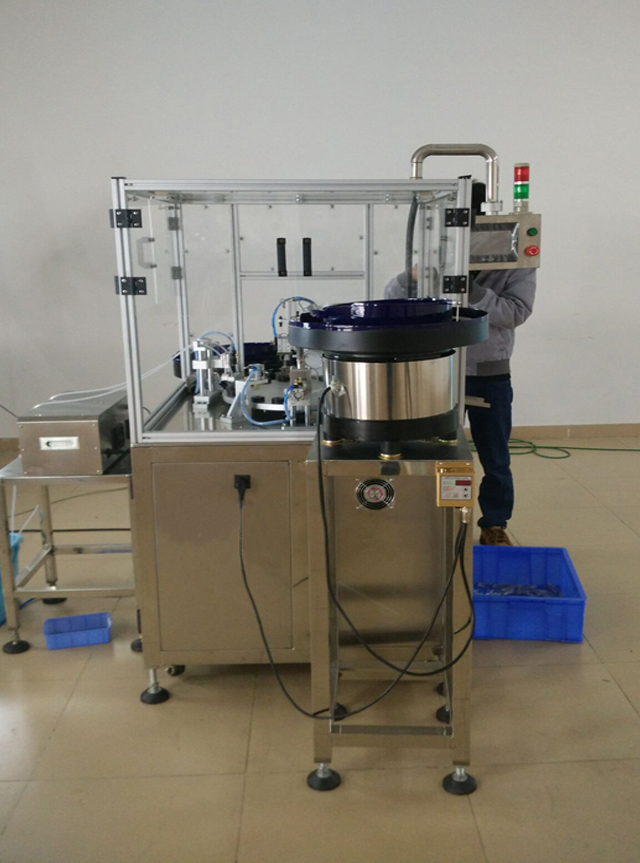

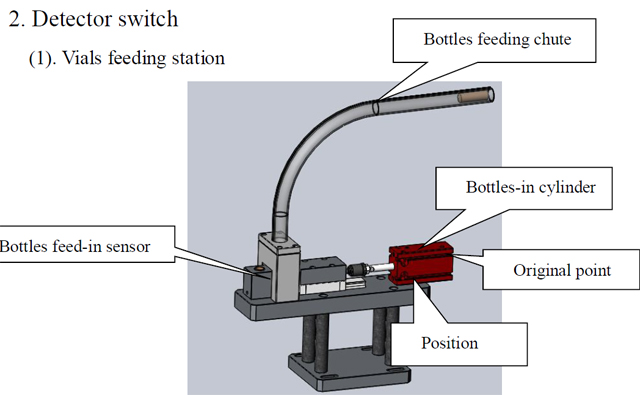

(1). Шилэн савыг тэжээх станц

1. Лонхтой цилиндр: Ганга доторх шилийг эргүүлэх тавцан руу чиглүүлнэ
2. Жинхэнэ цэг: лонхтой цилиндртэй анхны газар
3. Лонхны байрлал: лонх зөв байрлалд байгаагийн тэмдэг
4. Тэжээлийн мэдрэгч: 2 ширхэг утас нь суваг дахь байрлалыг илрүүлдэг; Шилэн утаснуудын аль нэг нь шилийг илрүүлж чадахгүй бол лонхтой цилиндр ажиллахгүй болно;

Анхааруулга: Машин нь бүрэн автомат горимд ажилладаг; илрүүлэгч унтраалгыг анхаарч үзээрэй

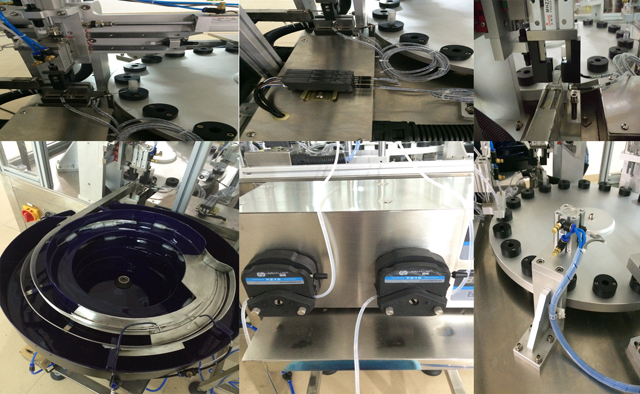

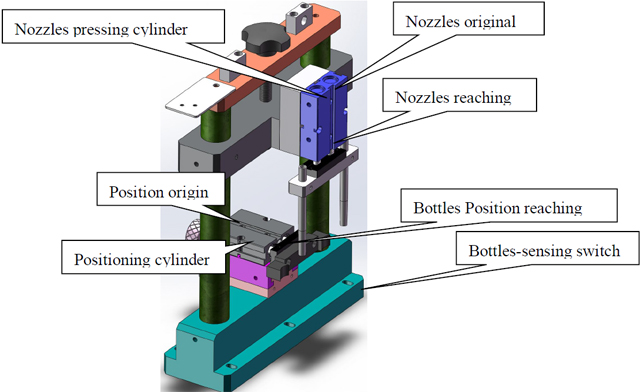

Өргөдлийн станц

1. Лонх мэдрэгчтэй унтраалга: Станцын доорх материалыг илрүүлэх, станцыг идэвхжүүлэх;
2. Цилиндрийг байрлуулах: Илрүүлэх унтраалга нь цилиндрийн материалыг байрлуулах станцын доор материал байгааг илрүүлдэг;
3. Лонхны байрлалын гарал үүсэл: Шилжүүлэгч нь станцууд болон эргэлтийн хавтангийн үйл ажиллагааг бүрэн гүйцэд хийх тэмдэг юм;
4. Лонхны байрлал: Цилиндр нь лонхны хүртээмжийг гүйцээнэ
5. Цилиндрийг дарах хушуу: дүүргэх хошууг лонхонд хийнэ;
6. Анхны цэгийг дарах хошуу: гарал үүслийн цэг дээр цорго ухрах;
7. Цорго хүрэх: дүүргэх цорго лонхонд хүрч байгаа эсэхийг илрүүлнэ

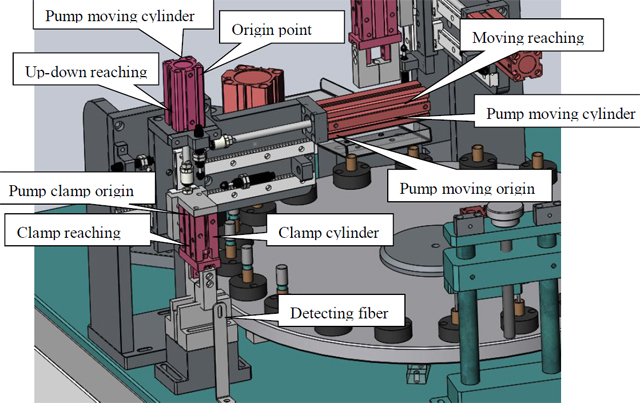

Шахуургын шахах станц

1. Лонхны станц илрүүлэх унтраалга: Станцын доорх материалыг илрүүлэх, станцыг идэвхжүүлэх;
2. Цилиндрийг байрлуулах: Илрүүлэх унтраалга нь цилиндрийн материалыг байрлуулах станцын доор материал байгааг илрүүлдэг;
3. Лонхны байрлалын гарал үүсэл: Шилжүүлэгч нь станцууд болон эргэлтийн хавтангийн үйл ажиллагааг бүрэн гүйцэд хийх тэмдэг юм;
4. Хавчих цилиндр: Шахуургыг хавчих;
5. Хавчих гарал үүсэл: Сул нөхцөлд хавчих;
6. Хүрэх хавчих: Станц руу хүрэх шил;
7. Насос хүрэх мэдрэгч: Вибраторын аяга нь дотоод залгуурыг суваг руу чиглүүлж, дараагийн үйлдлийг идэвхжүүлэхийн тулд дотоод залгуурыг зөв байрлуулсан эсэхийг илрүүлнэ;
8. Насосны цилиндр: шахуургыг аваад байрлуулах;
9. Шахуургын хэвтээ хөдөлж буй цилиндр: хавчаартай насосыг лонхны дээд хэсэгт эргүүлэх тавцан дээр байрлуулна.

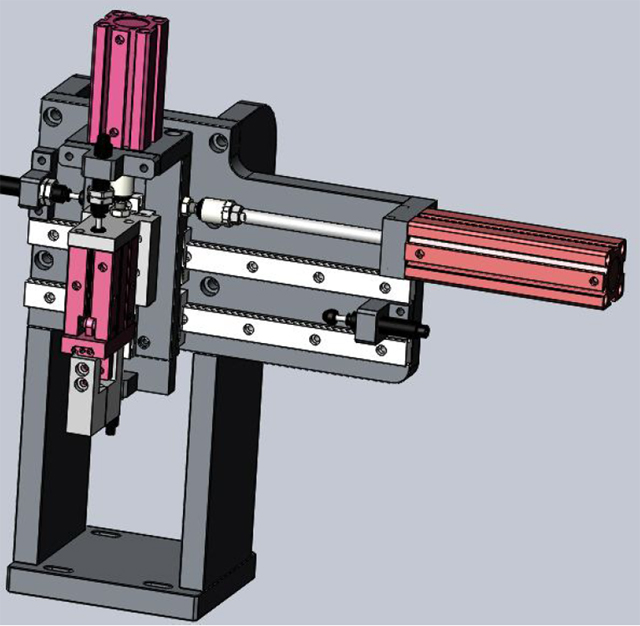

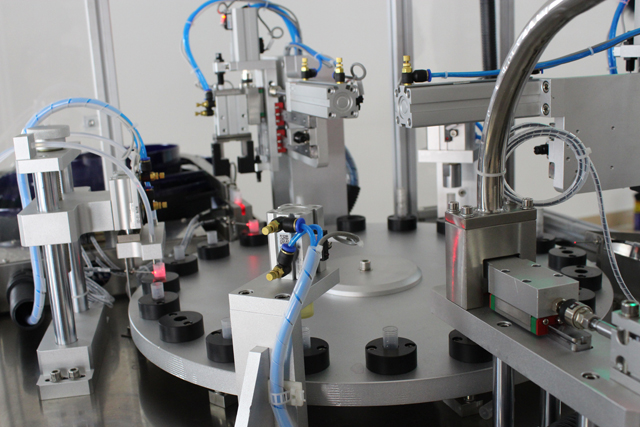

Гаралтын станц

Дээр дурдсан шахуурга шахах станцтай ижил ажиллах зарчим;

Засвар үйлчилгээ

1. Машиныг уртасгах, машины үйл ажиллагааг оновчтой болгохын тулд машиныг шалгаж, засвар үйлчилгээ хийх шаардлагатай;

Ажлын машиныг гурван сар тутамд засвар үйлчилгээ хийх ёстой; Холхивч ба араа дамжуулах хэсгийг тосоор тослох ёстой; Тосолгооны ажлыг үе үе хийх ёстой; Гулсуурын тосыг (N68) өдөрт хоёр удаа эргүүлэх механизмын хөдөлгөөн эсвэл өргөх зэрэг хэсэгт нэмж оруулах ёстой; Автомашины тосыг (N68) эргэдэг эсвэл дүүжин хэсгүүдэд нэмнэ; Хагас сар тутамд тосолгооны нүхэнд тос нэмнэ; Сар бүр нэг удаа тос нэмж тос цорго;

2. Бүрэлдэхүүн хэсэг, хөгц зэрэг эд ангиудад наалдсан гадаргуу дээр цохих, хусахын тулд металл багажийг хэзээ ч бүү ашигла.

3. Хэрэв машин удаан хугацаагаар ажиллахаа больсон бол дамжуулагч, холхивч гэх мэт хэсгүүдэд тослох тос нэмнэ; Мөн машиныг ус нэвтэрдэггүй хамгаалалтаар эмчил.

4. Машиныг гэмтээхгүйн тулд машин дээр ямар нэгэн зүйл бүү тавь.

5. Бүрэлдэхүүн хэсгүүдийн доторх тоосыг үе үе цэвэрлэж, бүх эрэг шургийг шалгаж, суларсан боолтыг засаарай.

6. Тодорхой цагт терминалуудын эрэг шургийг шалгаж, шураг нь бэхлэгдсэн эсэхийг шалгаарай;

7. Цахилгааны хайрцагнуудын сунгасан утаснуудын замд сул станц байгаа эсэхийг шалгах; Хэрэв хэсэг нь хэтэрхий сул байвал цахилгаан гүйдэл үүсгэж болзошгүй тусгаарлагч давхаргад элэгдэл, гэмтэл учруулахгүйн тулд боолтыг дахин засах;

8. Амархан хуучирдаг пальтог шалгаж, гэмтсэнийг нь цаг тухайд нь солих;

Сав баглаа боодол, тээвэрлэлт

Машиныг хэзээ ч хэвтээ болон босоо байдлаар бүү тавь; Машины хөлийг задалж, бүхэл бүтэн машиныг хайрцгийн ёроолоор бэхлэнэ.Тээвэрлэлтийн явцад машин нь хайрцганд сул зогсолтгүй байх ёстой, эсвэл сэгсрэх станц;

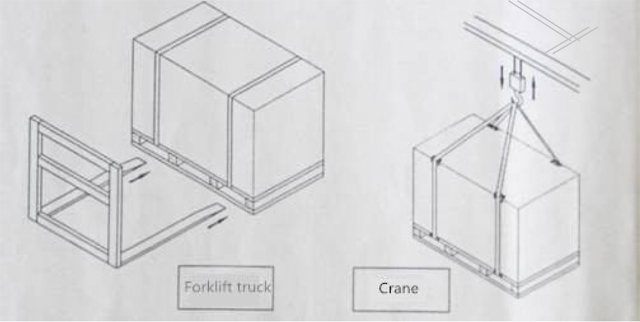

Машины савлагаа нь төвийг сахисан байх ёстой; Машиныг хөдөлгөхдөө өргөгч машин эсвэл кран ашиглаж, машиныг доод талаас нь тогтвортой хөдөлгөөнөөр хөдөлгөнө үү; Доорх зураг дээрх дүрслэлийг анхаарч үзээрэй; машиныг өргөх, дүүжлэх үед кран машинтай холбогдохыг хориглоно. Машиныг 4 ширхэг M16X200 боолтоор бэхлээд дараа нь кран болон машиныг өргөх, дүүжин болгох боолтыг холбоно. Үүний зэрэгцээ машины доорх хамгаалалтын объектуудыг зөөлрүүлнэ. Шаардлагатай бол тогтвортой өргөхөд тулгуурыг ашиглана уу (доорх зурагт үзүүлэв)

Хайрцагыг задлахын өмнө хайрцагт гэмтэл байгаа эсэхийг шалгах; Хэрэв хайрцагт гэмтэл гарсан бол хайрцгийг онгойлгож болохгүй, шууд тээврийн компанитай холбоо барина уу; Тээвэрлэлтийн ажилчдын хяналтан дор хайрцгийг нээж, үйл явцыг бүртгэх;

Аюулгүй байдлын үүднээс өргөгч машиныг газраас 1 м-ээс бага зайд байлгах ёстой; Машиныг хөдөлгөж байгаа кран ашиглаж байгаа бол 2 метрээс 2.5 метрийн зайд байх ёстой
