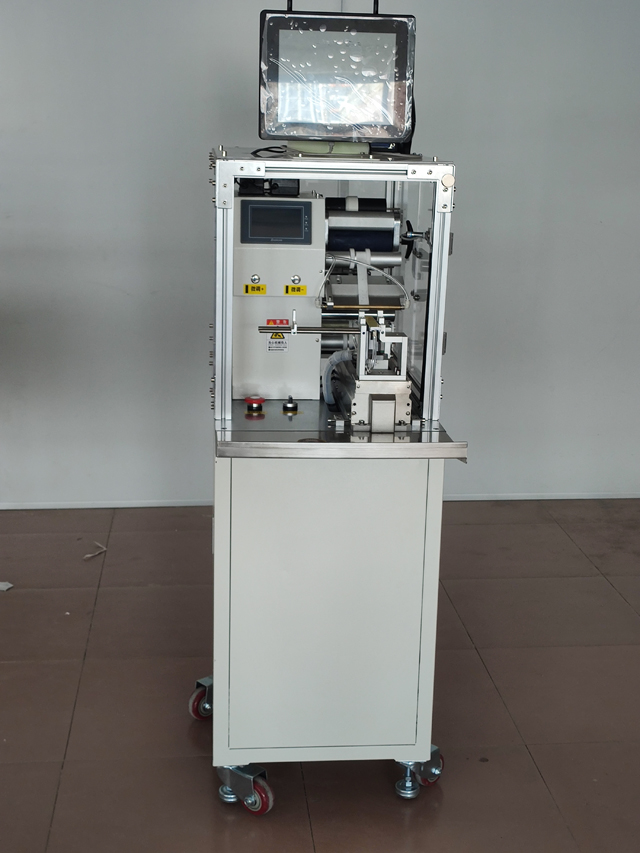

Хагас автомат кабель утсан наалт хэвлэх-хэрэглэх эвхдэг шошго машин

Хагас автомат кабель утас наалт хэвлэх-хэрэглэх эвхдэг шошго машин

Загвар: VK-T807
Шошгоны нарийвчлал: ±0.2мм;
Шошгоны хурд: 1500-1800pcs/H
Жижиг утасны диаметр төрөл: Хурд 2000p Pcs / H
Холбогдох бүтээгдэхүүний хэмжээ: Үндсэн төрөл: Диаметр: 6~15мм
Жижиг диаметртэй төрөл: 1 ~ 5 мм
Том диаметртэй төрөл: 15 мм-ээс ихийг өөрчлөх шаардлагатай
Холбогдох шошгоны хэмжээ: Урт: 25~210мм Энэ хүрээнээс гадуурх бүтээгдэхүүнүүдийг өөрчлөх шаардлагатай Өргөн: 10~65мм
Нийт хэмжээ: 850*650*1300 урт × өргөн × өндөр, урт шошго нь өргөний хэмжээг нэмэгдүүлэх болно
Тохиромжтой цахилгаан хангамж: 220v/50hz;
Нийт жин: 128 кг.

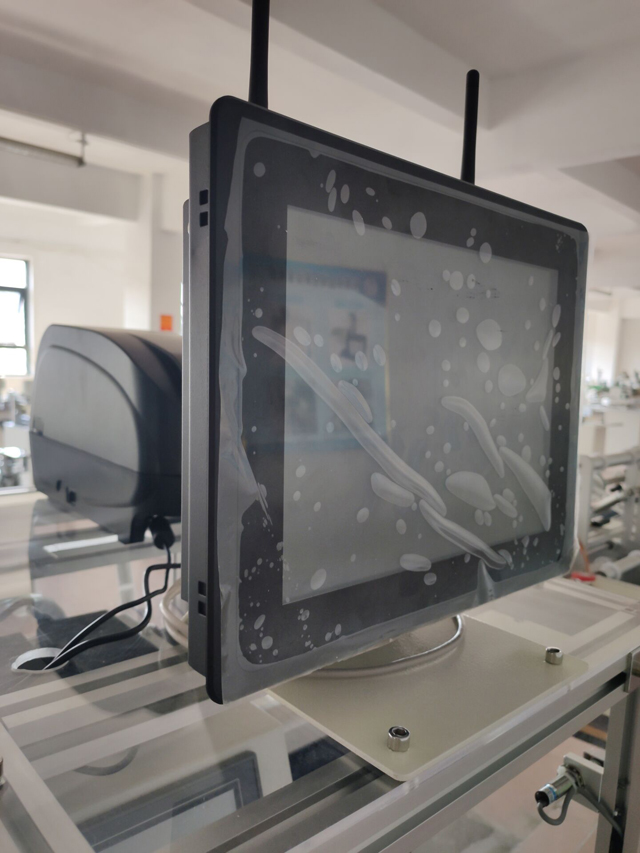

Бодит цагийн хэвлэгчийн хэсэг бүхий Qr кодлогч

Стандарт загварын техникийн үзүүлэлтүүд, бусад тусгай шаардлага, функцуудыг өөрчлөх боломжтой.

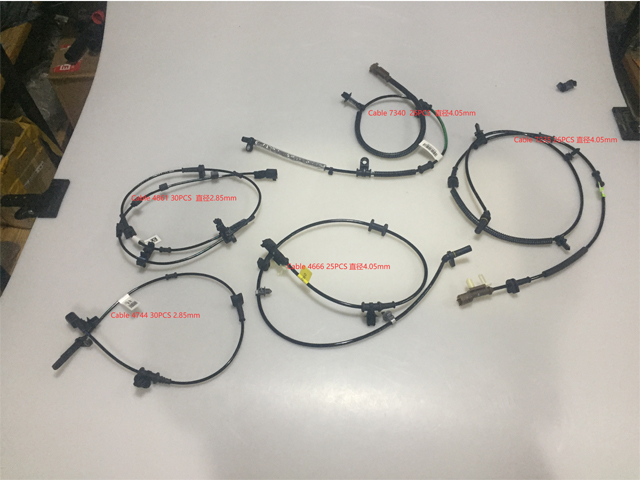

Цахилгаан шугам, компьютерийн захын кабель, электрон мэдрэгч кабель, чихэвчний кабель, цахилгааны шугам, шилэн кабель, кабелийн шугам, хоолойн кабель, USB кабель, факс/принтерийн кабель гэх мэт бүх төрлийн утас, кабель дээр эвхэгддэг шошгон дээр хэрэглэнэ. , гэх мэт.

Өргөн хүрээний бүтээгдэхүүний хэмжээтэй, янз бүрийн бүтээгдэхүүнийг тохируулах, солиход хялбар байдаг.

Үйл ажиллагааны явц:

Үндсэн зарчим: Мэдрэгч нь хажуугаар өнгөрч буй бүтээгдэхүүнийг илрүүлж, шошгоны хяналтын систем рүү буцах дохио, PLC боловсруулалтаар боловсруулагдсан дохио, шошгыг зохих цагт нь урьдчилан тогтоосон бүтээгдэхүүний байрлалд хүргэх, бүтээгдэхүүн бүрэх механизмаар урсах үед шошгон дээр хатуу хучигдсан байх болно. арга хэмжээ дууссан.

Процедур: Бүтээгдэхүүнээ өмс -> Бүтээгдэхүүнийг илрүүлэх (автоматаар) -> шошго (автоматаар) -> Бүрхүүл (автоматаар) -> шошготой бүтээгдэхүүнийг цуглуул.

Онцлогууд

Өргөн хүрээний хэрэглээ, өөр өөр үзүүлэлттэй бүтээгдэхүүнд тохиромжтой;

Хэрэглэхэд тохиромжтой, өргөн хүрээний тохируулга, янз бүрийн үзүүлэлттэй бүтээгдэхүүн дээр шошго.

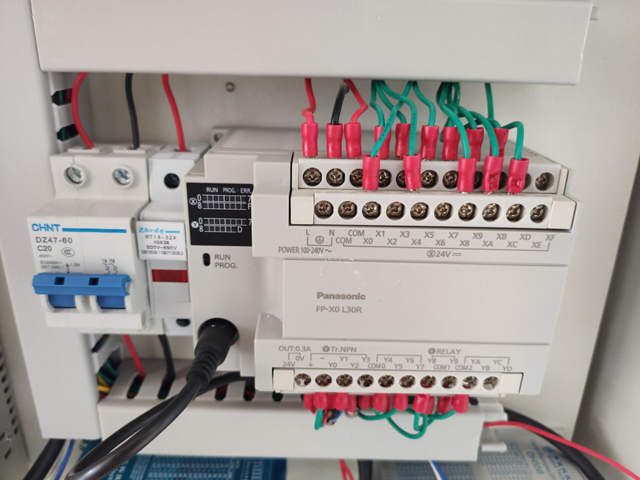

Panasonic PLC Герман шошгоны цахилгаан нүд, 7 × 24 цагийн турш ажиллах төхөөрөмжөөс бүрдсэн өндөр тогтвортой байдал, дэвшилтэт цахим хяналтын систем;

Хэрэглээний хүрээ:

Холбогдох шошго: өөрөө наалддаг шошго/кино, цахим хяналтын код, бар код гэх мэт.

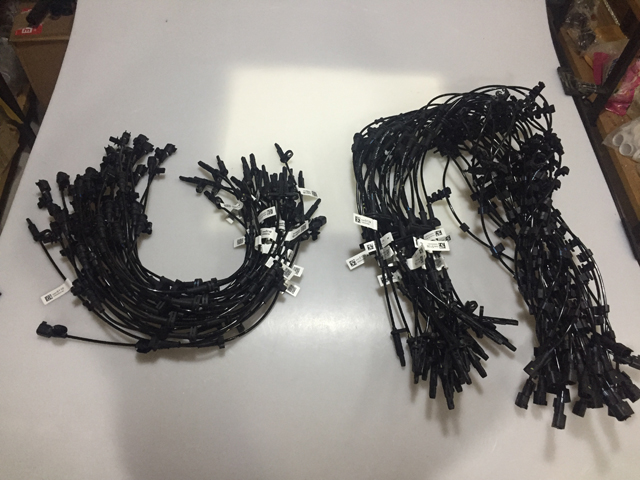

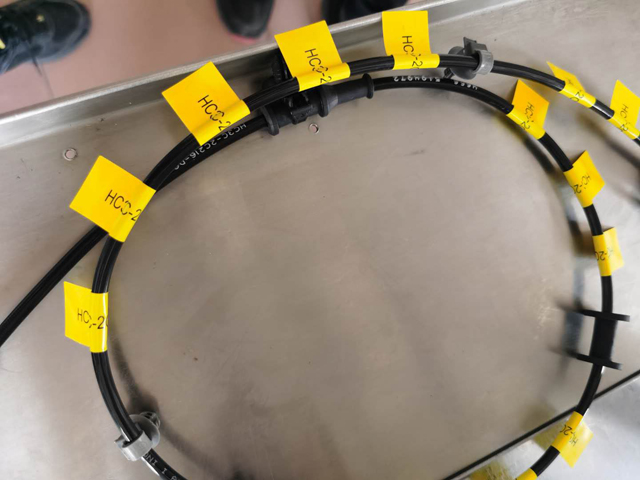

Хэрэглээ: утас ба кабель, том өргөн, олон үзүүлэлттэй, өндөр нарийвчлалтай нугалах шошготой бүтээгдэхүүн.

Холбогдох үйлдвэр: Цахилгаан, утас, кабель болон бусад салбарт өргөн хэрэглэгддэг.

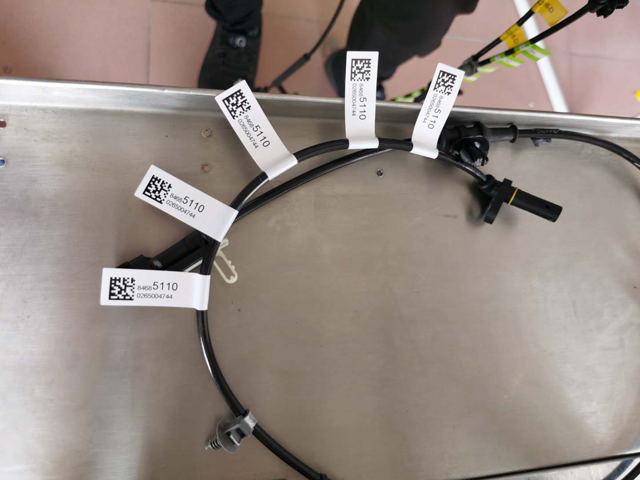

Хэрэглээ: утас шошго, компьютерийн захын шошго, USB кабель гэх мэт.

Эвхэх төхөөрөмжийг тохируулах боломжтой, бүтээгдэхүүний бус хүрээг хэрэглэгчийн дээжийн дагуу тохируулах боломжтой.

Шошгоны машиныг хэрхэн ажиллуулах вэ?

Ашиглахын өмнө цахилгаан тэжээлийн хүчдэл (ac220v), агаарын даралт 4-6кг, гадаад тэжээлийн эх үүсвэр нь найдвартай газардуулгатай байх ёстой.

Цахилгаан хангамж.

Явах эд ангийн хөргөх нүхийг хааж болохгүй.

Мэргэжлийн бус техникийн ажилтнууд явах эд ангиудыг нээхийг хатуу хориглодог.

Тоног төхөөрөмжийг ажиллуулж байх үед биетэй харьцах үйл ажиллагааны хүрээг хатуу хориглоно.

Тоног төхөөрөмж эвдэрсэн үед цахилгаан унтраалгыг эхлээд хааж, цахилгаанжуулсан засвар үйлчилгээ хийхийг хатуу хориглоно.

Уг машиныг утас бэхэлгээ, дугуй савааг нугалах, шошголох ажилд ашигладаг.

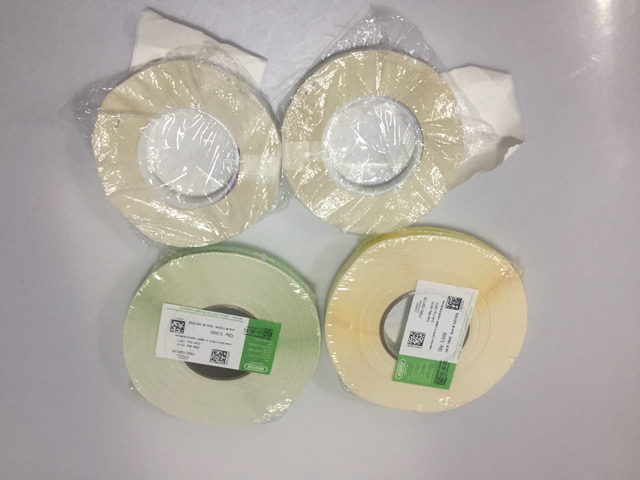

Холбогдох шошгоны параметрүүд: шошгоны өнхрүүлгийн дотоод диаметр 76 мм, гадна диаметр нь 240 мм; (бусад үзүүлэлтүүдийг засах шаардлагатай). Шошгоны материал: PVC, гэрийн тэжээвэр амьтан, даавуу, цаас гэх мэт; шошгоны тодорхойлолт: тодорхой машины дагуу

Шошгоны нарийвчлал: = 0.2мм;

Хүчин чадал: 1500 ширхэг / цаг;

Гаднах хэмжээ: 630*740*1040 мм (l*w*h);

Машины жин: ойролцоогоор 86 кг;

Холбогдох утаснуудын бэхэлгээ: тусгай машины дагуу

Үйлдлийн тодорхойлолт

Суурилуулалт:

Төхөөрөмжийг шаардлагатай суулгах байрлалд шилжүүлнэ.

Бүх нийтийн дугуйны тоормосыг гишгэж, бүх нийтийн дугуйг жигд болгохын тулд зассан.

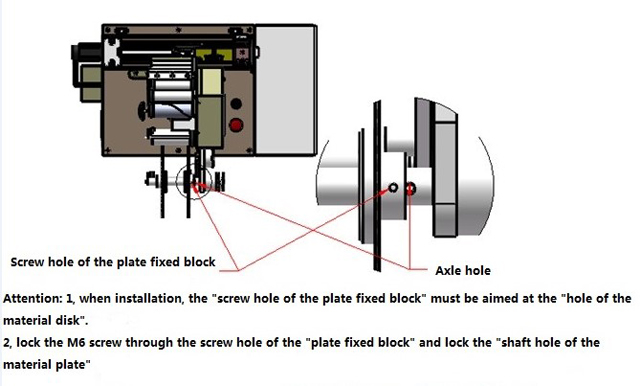

Шошгоны хаалт: суурилуулахдаа "дискний бэхэлгээний цооногийн шураг" -ыг "материалын голын нүх" -д бэхлээд, m6 боолтыг материал бэхэлгээний цооногоор шургуулж, тэнхлэгийн нүхэнд түгжих ёстой. материалын тавиур.

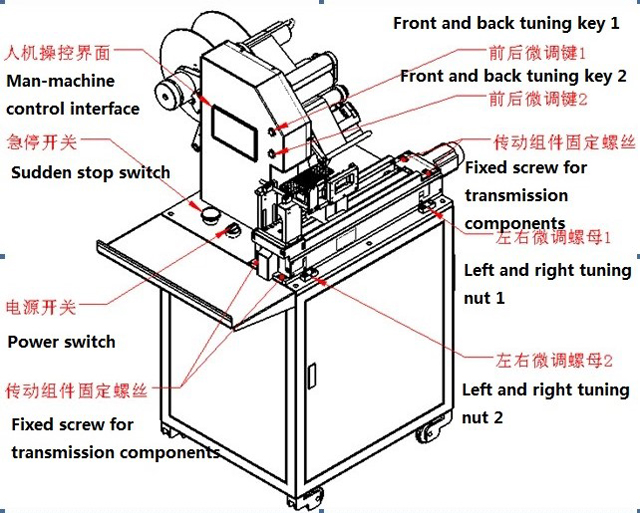

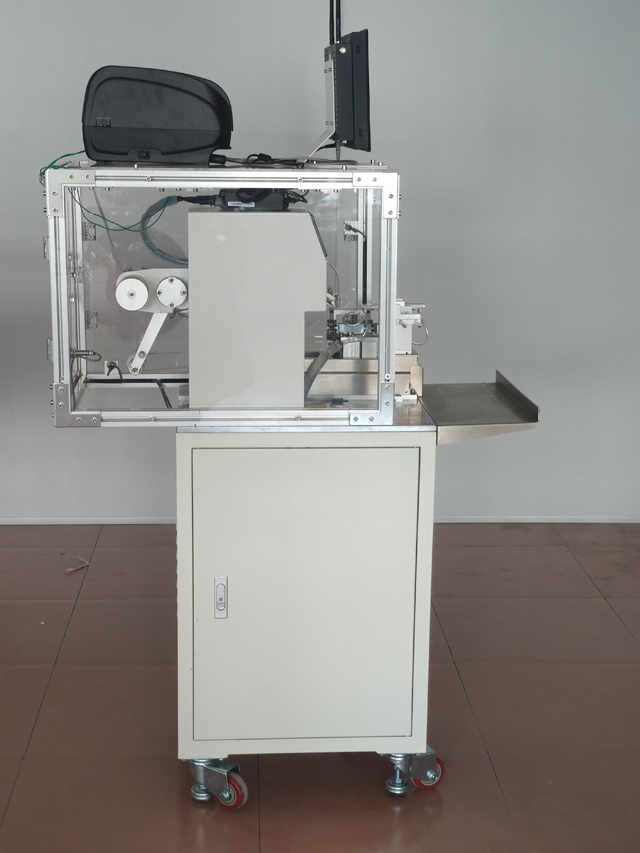

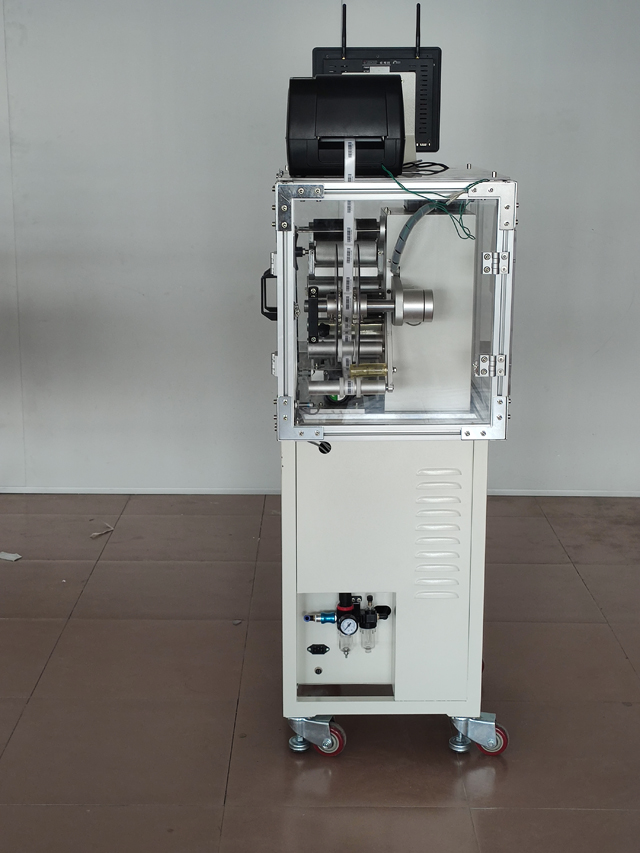

Тоног төхөөрөмжийн харагдах байдал, чухал эд анги, хүн-машины удирдлагын интерфейс

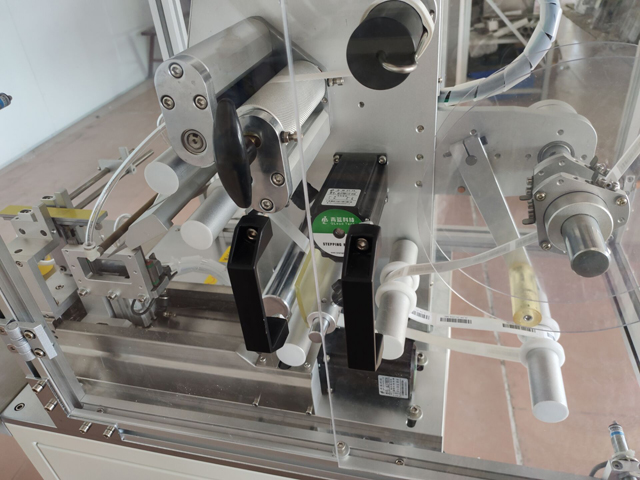

Чухал хэсгүүд.

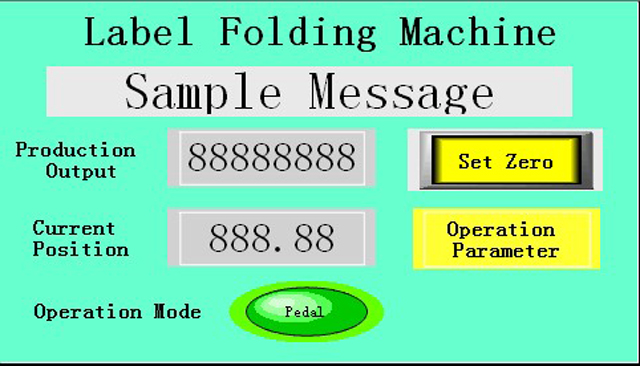

Үндсэн зураг.

Гаралт: хүчин чадлын тоо, "гаралтын тэг" товчийг тэг болгон дарна уу;

Одоогийн байрлал: шошго дамжуулах модулийн гулсах горимын бодит цагийн байрлалын зайны дэлгэц, нэгж мм;

Үйл ажиллагааны горим нь "автомат" ба "хөл дэвслэх" гэсэн хоёр төрөлтэй.

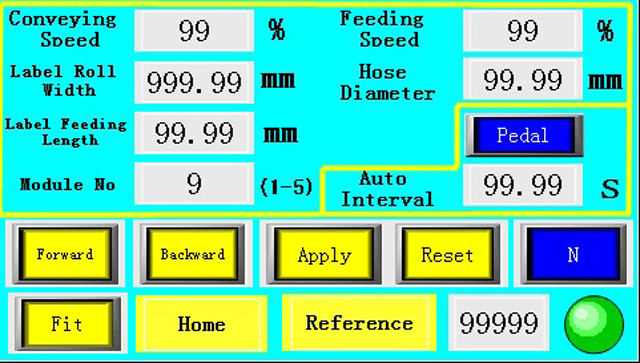

Хэрэглэгчийн параметрүүд

Стандарт самбарын хурд: 0-100% -ийн дагуу тохируулсан үзүүлэлтийн самбарын ажиллах хурд.

Хурд тэмдэглэгээ: 0-100%-иар тохируулсан хөрс хуулалтын хавтангаас хуулж авсан шошгоны хурдыг хэлнэ.

Доод талын цаасны өргөн: шошгоны цаасны өргөн, нэгж мм.

Утасны диаметр: давхар зузаантай тэмцэхийн тулд нэг утас диаметртэй оролт, хавтгай утас эсвэл олон утастай шууд оролт.

Уртыг тэмдэглэх: шошгоны уртыг хуулагч хавтангаас хянах, нэгж мм.

Урагшаа: "Урагшаа" товчийг дар, шошго хөтчийн модуль урагш гулсах бөгөөд энэ функц нь зорилтот байрлалын зайг тохируулах боломжтой.

Буцах: "буцах" товчийг дар, шошгоны хөтчийн модуль нь арын хэсэгт буцаж гулсах бөгөөд энэ функцийг шошгоны цэгийн байрлалын зайд дибаг хийх боломжтой.

Тохирох: "тохируулах" товчийг дарснаар шулуун агаарын хавтангийн хавчаар цилиндр болон утас бэхэлгээний модуль нь дээд ба доод хөдөлж буй цилиндрийг хөдөлгөх болно. Энэ функц нь утаснуудын бэхэлгээ ба вакуум хавтангийн хавчих хоорондох зайг засах боломжтой.

Дахин тохируулах: Дахин тохируулах товчийг дарсны дараа толгой хэсгийг тэг рүү эргүүлнэ.

Цахилгаан: шошгоны үндсэн цаасны өөр өөр үзүүлэлтүүдийг сольсны дараа цахилгаан товчийг удаан дарснаар систем нь шошго болон доод цаасны нэвтрэлтийг автоматаар сурах боломжийг олгоно.

Үйлдлийн арга:

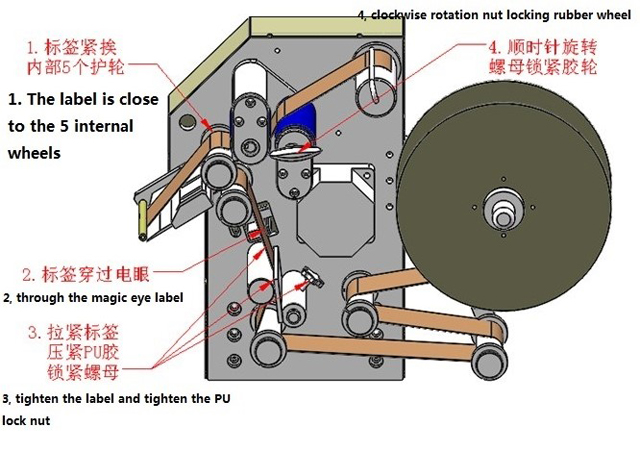

Шошго суурилуулсан бөгөөд шошгыг хөрс хуулалтын модульд доорх байдлаар суулгасан.

Цахилгаан унтраалгыг цагийн зүүний дагуу эргүүлж, цахилгааныг асаана уу. Зогсоох товчийг дараад цагийн зүүний дагуу эргүүл.

Шилжүүлэгч, тохируулагч машин

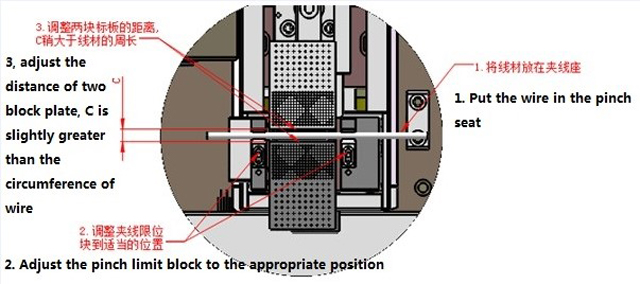

Утасны диаметрээс хамааран тохируулга, холболтын суудал, хавтангийн хоорондох зай, тухайлбал дараах зураг

Доод талын цаасны өргөнийг 3-р зурагт байгаа доод талын цаасны өргөнд оруулах ба утасны диаметрийг утасны диаметрд оруулна.

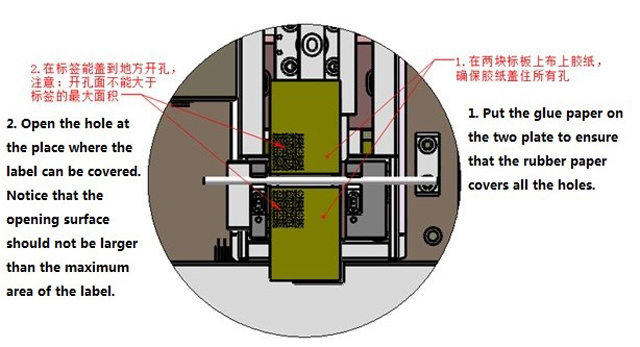

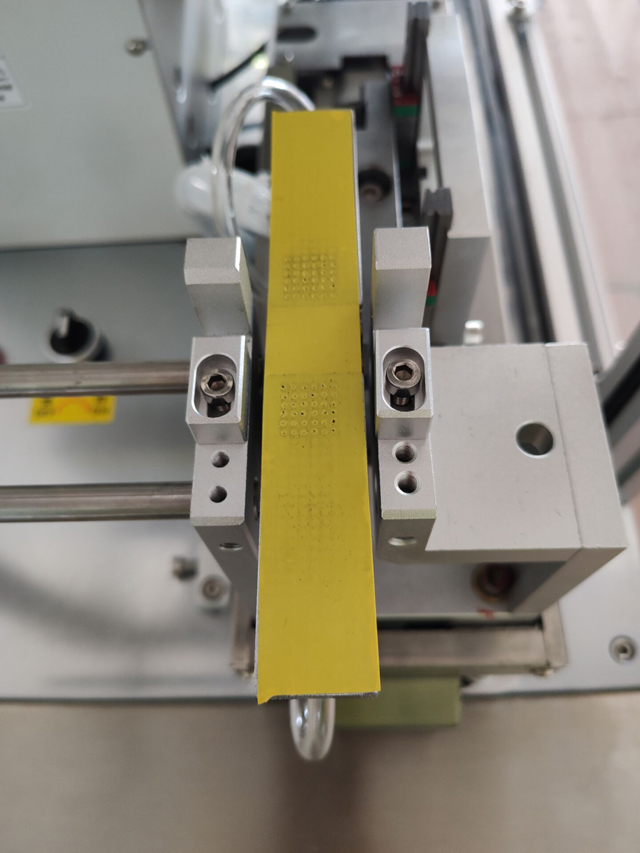

Наалдамхай тууз ба нүхнүүд

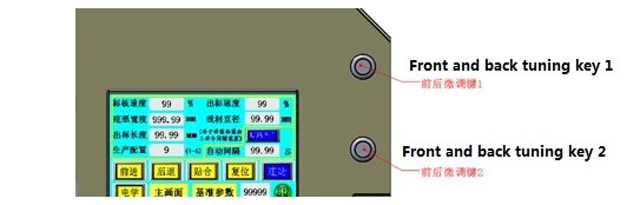

Үйлдвэрлэлийн явцад шошго шошгоны өмнө болон дараа нь тааруулахгүй бол "доод цаасны өргөн" баганад шууд тохируулж болно. Мөн "урд болон хойд дууны товчлуур "1" урд болон хойд микро аяны товчлуур 2"-ын тохируулгыг хөдөлгөж, шилжилт бүрийг 0.1 мм өөрчлөх боломжтой.

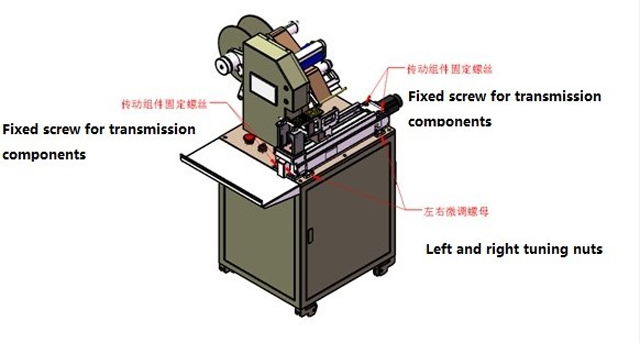

Зүүн ба баруун тохируулагч машиныг шошго

Хэрэв шошго нугалж, зүүн, баруун тал нь таараагүй бол дамжуулалтын дөрвөн бүрэлдэхүүн хэсгийг сул суллаж, зүүн ба баруун зүсэх самарыг хазайлтын чиглэл, шошгоны зэргээс хамаарч тохируулна. Эцэст нь дамжуулалтын дөрвөн бүрэлдэхүүн хэсэг түгжигдсэн байх ёстой.

Засвар үйлчилгээ, засвар үйлчилгээ

Даралтыг хатуу хоригло, ямар ч үед цэвэрхэн байлгана уу.

Машиныг цаг тухайд нь тослохын тулд . Стандарт хавтангийн идэвхтэй байрлалыг сард нэг удаа нэмнэ. Хэрэв тосолгооны тос байгаа бол цаг тухайд нь нэмж өгөхгүй бол тусгаарлагчийн аягыг шалгана уу.

Машины янз бүрийн хэсгүүдийн синхрон туузны элэгдлийг шалгахын тулд гурван сар
