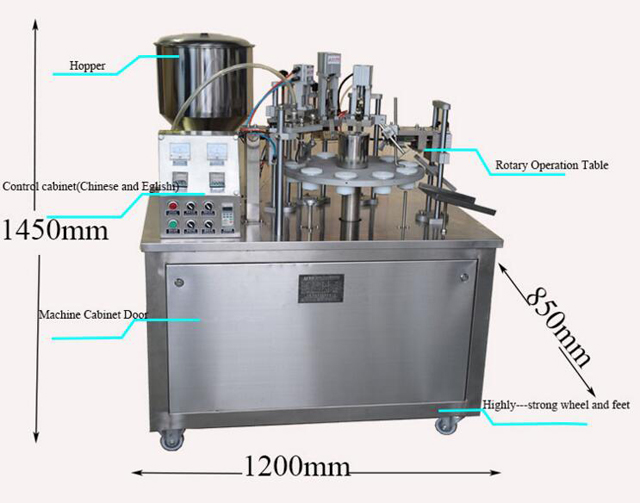

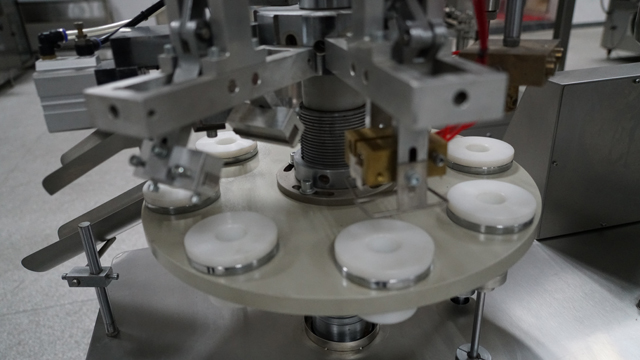

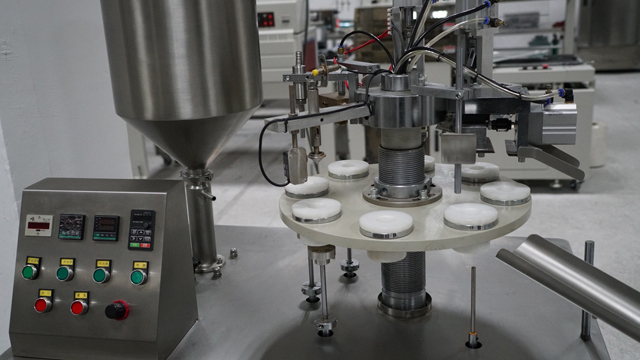

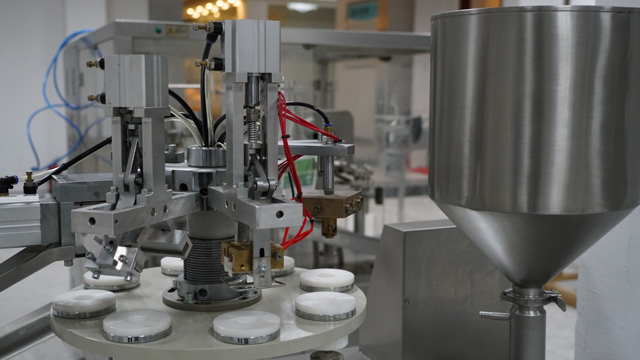

Хагас автомат тос зөгийн бал шүдний оо хоолойг дүүргэх битүүмжлэх машин

Загвар: VK-TFS-006H
Цахилгаан хангамж: ~ 220 в / – 10%
Эрчим хүч: 350 в * 2 250 в * 2
Бөглөх хэмжээ: 50, 100, 200, 100 (мл) (хэрэглэгчийн шаардлагад нийцүүлэн өөрчлөх боломжтой)
Үйлдвэрлэлийн хүчин чадал: 15-30
Хэмжилтийн нарийвчлал: нэмэх эсвэл хасах 1%
Нийт хэмжээ: 1250 * 550 * 550 (㎜)
Жин: 200㎏
Ажлын даралт: > 0.4 МПа

Хоолойг дүүргэх битүүмжлэх машин нь шүдний оо, зөгийн бал, арьс арчилгааны тос зэрэгт тусгайлан зориулагдсан.

Хуванцар (нийлмэл) зөөлөн хоолойг дүүргэх битүүмжлэх машин

Хэрэглэх заавар

Хуванцар хоолой (нийлмэл) дүүргэх, битүүмжлэх машины заавар

Тойм ба хэрэглээ

Хуванцар (нийлмэл) зөөлөн хоолойг дүүргэх битүүмжлэх машиныг голчлон дамжуулах зарчимд ашигладаг. Эргэдэг ширээний бэхэлгээтэй дугуй хөтлөгчийг завсрын хөдөлгөөнөөр ашиглах, дотор болон гадна талыг бүрэн халаах, автоматаар дүүргэх, битүүмжлэх, даралтын код, шүргэх, бэлэн бүтээгдэхүүн гаргах, хэд хэдэн функцийг гүйцэтгэдэг. Нарийвчлалтай хэмжилтийг дүүргэх, халаах цагийг тогтвортой, тохируулах боломжтой, битүүмжлэх боломжтой, үзэсгэлэнтэй, цэвэрхэн, бат бөх, эрүүл мэнд. Шүргэх нь тэгш, тэгш байна. Уг машиныг 10-д тохируулсан бөгөөд хиймэл хоолойноос гадна бусад бүх зүйлийг автоматаар хийх боломжтой. Машин тогтвортой, найдвартай ажилладаг, дуу чимээ болон бусад бохирдол байхгүй.

Бүхэл бүтэн машин болон холбогдох зарим эд анги нь өндөр чанарын зэвэрдэггүй гангаар хийгдсэн бөгөөд угаах шаардлагатай хэсгийг хурдан солих төхөөрөмжийг сонгож, амархан салгаж, угаах боломжтой. Зарим материалыг халаахад шаардлагатай тусгаарлагч, савны гаднах халаалтын термостатик төхөөрөмжийг системд холбож болно. Хуванцар хоолой, хоолойг савлах материалын материал болгон ашигладаг хүмүүс машинаа сонгоход хялбар байх болно. Гоо сайхны салбар, эмийн үйлдвэр, цавуу, гутлын өнгөлгөөний үйлдвэрлэл, түүнчлэн гайхалтай бүтээгдэхүүн сонгох зэрэг бусад холбогдох салбарууд юм.

Техникийн үндсэн параметрүүд

Загвар: VK-TFS-006H
Цахилгаан хангамж: ~ 220 в / - 10%
Эрчим хүч: 350 в * 2 250 в * 2
Бөглөх хэмжээ: 50, 100, 200, 100 (мл) (хэрэглэгчийн шаардлагад нийцүүлэн өөрчлөх боломжтой)
Үйлдвэрлэлийн хүчин чадал: 15-30
Хэмжилтийн нарийвчлал: нэмэх эсвэл хасах 1%
Нийт хэмжээ: 1250 * 550 * 550 (㎜)
Жин: 200㎏
Ажлын даралт: > 0.4 МПа

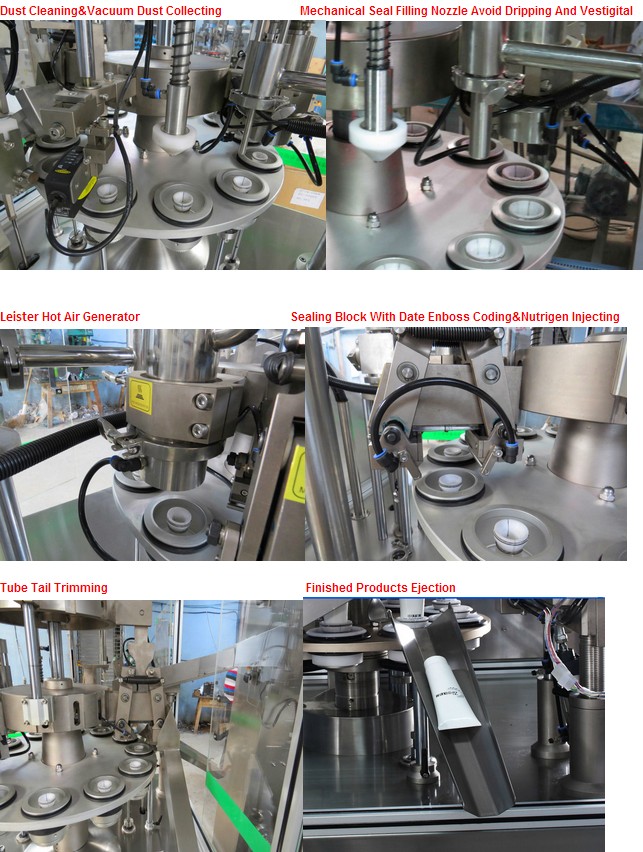

Техникийн гол шинэ бүтээл

1. Хуванцар хоолой (нийлмэл) халаалтын систем дотор, цахилгаан тусгаарлагч, цахилгаан синхрончлол ашиглан цорго хоолой хана жигд дулаан дамжуулан зэс халуун агаар. Өмнөхөөсөө илүү дэвшилтэт хоолойн гадна халаалтын арга. Битүүмжлэлийн бат бөх чанар мэдэгдэхүйц нэмэгдсэн. Хоёр арга, халаах аргыг харьцуулж үзвэл хоолойн ханын дулаан гаднаас, дотор болон гаднаас их алдаа гардаг, ялангуяа хоолойн дотоод гадаргуугийн температур нь гадна хананаас доогуур байх ёстой, битүүмжлэх, даралтын код хийх явцад ихэвчлэн үүсдэг. наалдамхай, лацдан холболтын тогтворгүй байдал нь бас том дутагдал юм. Уг машин нь дотоод болон гадаад халаалтын аргыг хэрэглэж, дотор болон гадна хоолойн хананы температурыг үндсэндээ ижил болгож, анхны энгийн халаалтын хамгийн том согогийг бүрэн даван туулж, битүүмжлэлийн даралт, кодын чанарыг ихээхэн сайжруулдаг.

2. Машины гаднах дулааныг хайчаар холбогч зарчмаар хийж, хоолойн ханын халаалтын хоолойн гадна талд дахин дотоод халаалттай сайнаар дамжуулан, хуванцар хоолойн ханын дулааны нөхцөлийг цаашид нэмэгдүүлэх, арын битүүмжлэх, даралтын кодыг бий болгосон битүүмжлэх төгс нөхцөл.

3. Битүүмжлэл ба код. Мөн цилиндрийн поршений хайчны механизмаар жолооддог, халаалтын (хоолойн) даралтын битүүмжлэл, үйлдвэрлэлийн багцын дугаар, огнооны солилцооны лацтай байна. Дотоод болон гадаад тэнцвэрийн температурын улмаас битүүмжлэх хоолойн төгсгөл нь маш тод, бат бөх бөгөөд ихээхэн даралттай байдаг. Хагарахгүй, нэгэн зэрэг хэрэглэгчийн бүтээгдэхүүний чанар, найдвартай байдлыг баталгаажуулдаг бөгөөд энэ нь бүх хэрэглэгчид юм.

4. Сүүлний төхөөрөмжийг хайчилж ав. (хоолой) даралтыг битүүмжлэх дараа талбай, заавал хэсэг эмх цэгцтэй дуусгаж чадахгүй, энэ нь бууруулах ёстой. Төхөөрөмж нь тогтмол иртэй, цилиндрээр хөтөлдөг хэсэг нь ирний тодорхой өнцгөөр сүүлийг нь огтолж, бүтээгдэхүүний төгсгөлийг цэвэрхэн, үзэсгэлэнтэй болгож, хэрэглэгчийн бүтээгдэхүүний үзэмжийг ихээхэн сайжруулдаг.

Машин дамжуулах зарчим

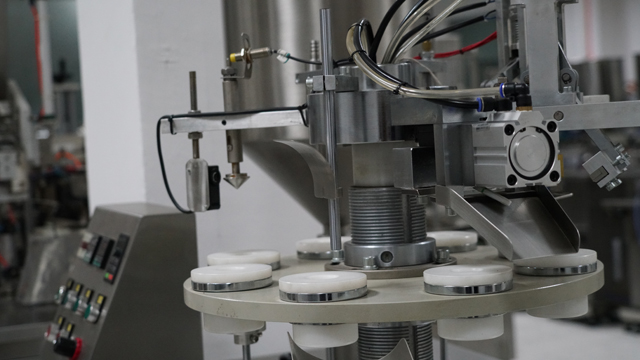

Гол хүч болох машин нь цахилгаан мотороор өт араа бууруулагч, моторын хурдны давтамжийн хяналт, ховилын дугуйны багцаар дамжуулан, тасалдалтай ажиллах араа, эргэдэг ширээн дээр 10 бэхэлгээний изометрийн дасгалыг төгс хийсэн. Хоолойн дараа хиймэл дүүргэгч материал нь цилиндрээр удирддаг бүх дүүргэлтийн систем байж болох ба хэмжих тохируулагч боолтоор тоноглогдсон, тодорхой хэмжилтийн хүрээнд тохируулах боломжтой, нарийвчлал / - 1%. Дуслын гаднах материалаас зайлсхийхийн тулд дүүргэх хошуу нь оруулга хэлбэрийг авч, цилиндрийг өргөх замаар ажил хийдэг.

Хэн хоолой дүүргэж байсан, импортын доор нэг хэсэг хугацаанд гадна болон дотор халаалт, дарах, кодлох, шүргэх, хөөх зэрэг ажлыг нэгэн зэрэг хийж дуусгах тул машин тус бүр нь бага зэрэг эргэлддэг. , Бүтээгдэхүүнийг нэгэн зэрэг дуусгахын тулд хамгийн том үйлдвэрлэлийн хүчин чадал нь минутанд 30 баг хүрч чадна.

Бүх дүүргэлт, дотоод болон гадаад халаалт, шахах, шүргэх, шахах, CAM (13) нисгэгч ороомог хавхлага (15) болон чиглэлийн хяналтын хавхлага (16) хуваарилах замаар шаардлагатай үйлдлийг гүйцэтгэх, тогтвортой ажиллах, найдвартай ажиллах бүх нөхцлийг хянах, давталтын гүйцэтгэл сайн, үйлдэл нь 100% хүртэл байх ёстой, алдаа байхгүй, аюулгүй, найдвартай, ажиллахад хялбар. Бүх хэрэглэгчид маш их сэтгэл ханамжтай байгаа тул ерөнхийдөө сайн хариулдаг.

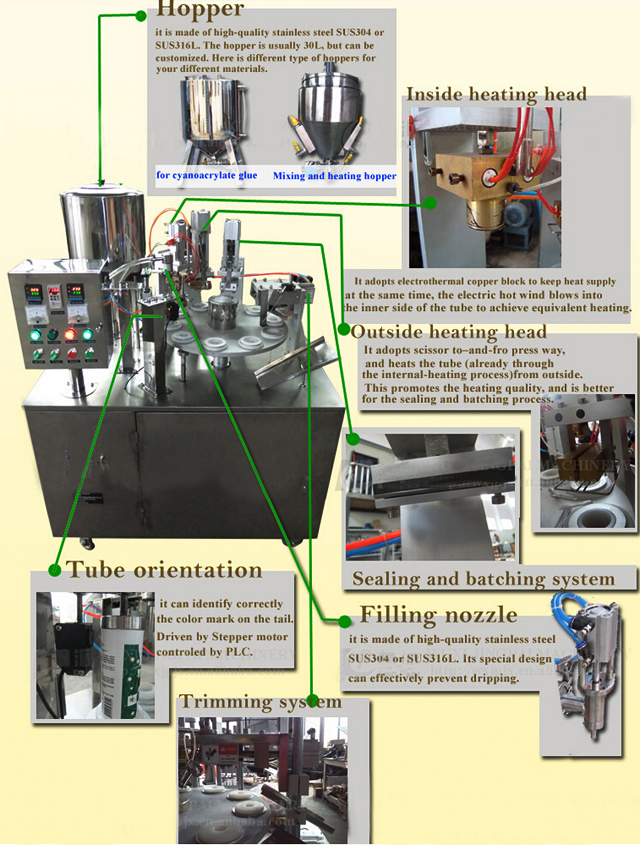

Хуванцар (нийлмэл) зөөлөн хоолой дүүргэх битүүмжлэх машины захиалгын жагсаалт

Нэр, функц, хэрэглээ

1. НӨАТ: Нэр, үүрэг, хэрэглээ

2. Шахуургын шахуурга: дүүргэх

3. Цилиндр ба хэмжилт: насосны биеийн хэмжилтийг тохируулах, дүүргэх шаардлагад нийцүүлэх

4. Халаалтын систем дотор: цахилгаан халаагуур, хийн халаалтын синхрончлолыг ашиглан дотоод дулаан, лаазыг температурт халаана.

5. Дүүргэгч толгой өргөх систем: дүүргэх цорго хоолойг дүүргэсний дараа оруулна, даатгалд хамрагдах материал халихгүй.

6. Халаалтын систем: гадна хананы халаалт нь хоолойн дотор болон гадна талын хананы температурыг жигд халааж чаддаг

7. Битүүмжлэх даралтын код систем: халаасны дараа нягтруулж, ган үйлдвэрлэлийн багцын дугаар, огнооны кодыг хэвлэнэ.

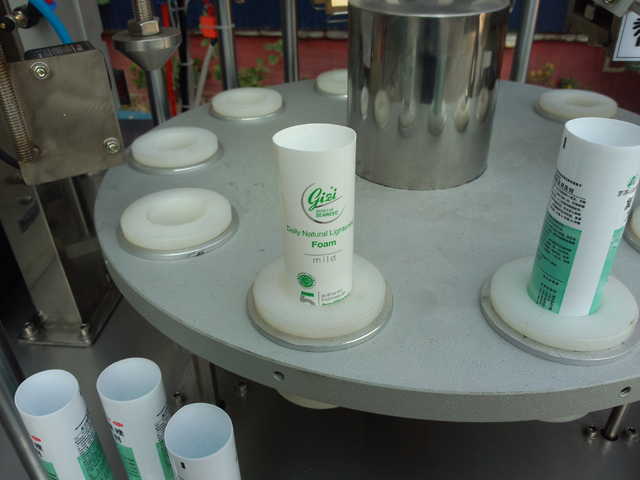

8. Ширээний индексжүүлэлтийн систем: завсрын механизмыг ашиглан эргэлтийг индексжүүлж болно

9. Шүргэх механизм: нэмэлт лаазны хэсэгчилсэн нефрэктоми хийнэ

10. Хийх механизм: хоолой нь бэхэлгээ үүсгэж, автомат гадагшлуулах хоолойг гүйцэтгэнэ

11. Цахилгааны хяналтын систем

12. Шилжүүлэгч

13. CAM-ийн хуваарилалт

14. Worm gear reductor

15. Хоёр дэгтэй нисгэгч ороомог хавхлага

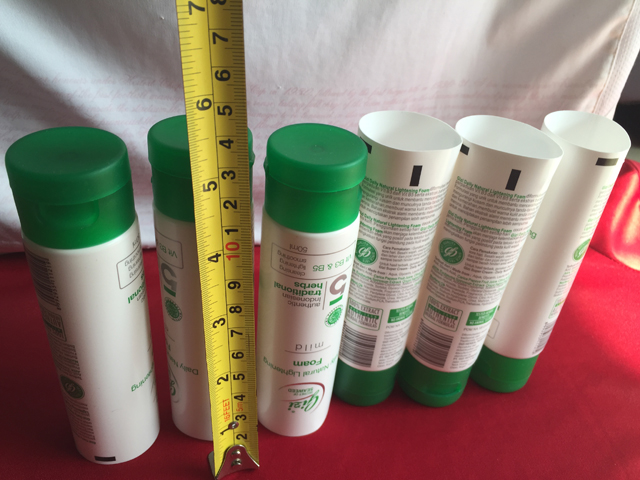

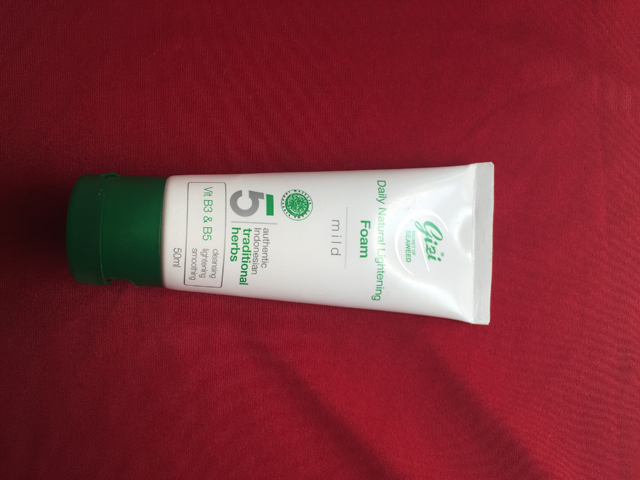

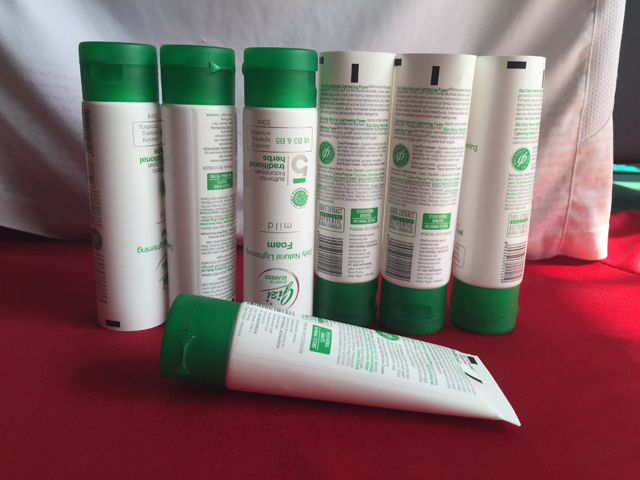

Хоолойн дээжийг манай үйлчлүүлэгчээс илгээх ёстойг тэмдэглэсэн бөгөөд ингэснээр бид хөгц маягт хийж, тохируулга хийхэд илүү үр дүнтэй байх болно.
