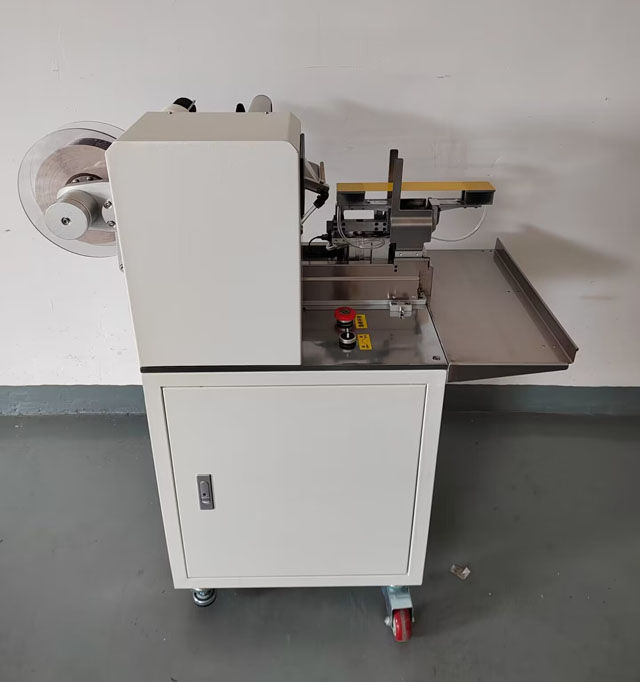

Нохойн ясны тэжээвэр амьтны хоолны савлагааны хагас автомат туг шошго түрхэгч

• Энэ машин нь утас, дугуй саваа, нохойны яс, тэжээвэр амьтдын бүтээгдэхүүний хоолой гэх мэтийг эвхэх шошгон дээр ашигладаг;
• Холбогдох шошгоны параметрүүд: шошгоны ороомгийн дотоод диаметр 76мм, гадна диаметр нь Макс 240мм; (Бусад техникийн үзүүлэлтүүдийг өөрчлөх шаардлагатай),
• Шошгоны материал: PVC, PET, даавуу, цаас гэх мэт;
• Шошгоны тодорхойлолт: тодорхой машины дагуу.
• Шошгоны нарийвчлал: ± ≤ 0.2мм;
• Хүчин чадал: 1500 ширхэг/цаг;
• Агаарын даралт:0.4-0.6Мпа Агаарын зарцуулалт 0.15м3/мин
• Цахилгаан хангамж 220V/50-60HZ/Нэг фазын (АНУ-ын стандартыг өөрчлөх боломжтой)
• Нийт хэмжээ: 630 * 740 * 1040 мм (L * W * H);
• Машины жин: ойролцоогоор 86 кг;

Хагас автомат эвхдэг шошго машин ("Туг" гэдэг нь шинэ чухал мэдээлэл байгаа тул хэрэглэгчдэд шошгыг анхааралтай уншихыг анхааруулдаг шошгоны дохиог илэрхийлэхэд ашигладаг нэр томъёо юм).

Тугны шошго нь бүтээгдэхүүнийг таних, бие биенээсээ ялгах хамгийн тохиромжтой шийдэл юм. Хэрэв танд тугны шошготой адил төстэй олон бүтээгдэхүүн байгаа бол тэдгээрийг илүү сайн тодорхойлох арга замыг санал болгож чадна. Жишээлбэл, компьютерийн кабельд энэ төрлийн шошгыг их ашигладаг. Гэхдээ тугны шошго нь үнэт эдлэлд бас түгээмэл байдаг. Энд дэлгүүрүүд тус тусын бөгж, бугуйвч, зүүлт зэргийг тугны шошготойгоор шошгодог.

Тугны шошгоны тусламжтайгаар та бүтээгдэхүүний зорилгыг энгийн боловч үр дүнтэйгээр тодорхойлох боломжтой (HDMI кабелийн VGA). Нэрийн туг шошго нь шошгыг хэрэглэсний улмаас үүссэн "туг элемент"-ээс гаралтай. Тугны шошгыг бат бөх материал дээр үйлдвэрлэдэг бөгөөд тодорхой бүтээгдэхүүний эргэн тойронд байрлуулсан байдаг.

Бүтээгдэхүүнээ цэгцлэхийн хажуугаар тугны шошго нь таны бүтээгдэхүүнийг илүү үзэмжтэй болгодог. Ингэснээр та өрсөлдөөнөөс ялгарч, бүтээгдэхүүнийхээ мэдээллийг хадгалах нэмэлт зайтай болно.

Функциональ болон арилжааны зорилгоор тугны шошгыг ашигла.

Юуны өмнө манай бүтээгдэхүүн болох хагас автомат туг эвхдэг шошго машиныг сонгосон танд маш их баярлалаа. Энэ бүтээгдэхүүний функцийг бүрэн дүүрэн ашиглах, таны аюулгүй байдал, ашиг сонирхлыг хангахын тулд суулгахаасаа өмнө энэ гарын авлагыг анхааралтай уншина уу.

Хагас автомат наалт шошгологчийг ажиллуулах аюулгүй байдлын арга хэмжээ:

• Асаахаасаа өмнө цахилгаан тэжээлийн хүчдэл (AC220V), агаарын даралт 4-6 кг, гадаад тэжээлийн эх үүсвэрийг найдвартай газардуулсан байх ёстой.
• Кейсийн хөргөх нүхийг хааж болохгүй.
• Мэргэжлийн бус техникчээр хэргийг нээхийг хориглоно.
• Тоног төхөөрөмж ажиллаж байх үед үйл ажиллагааны мужид хүрэхийг хатуу хориглоно.
• Тоног төхөөрөмж эвдэрсэн тохиолдолд эхлээд цахилгаан унтраалгыг унтрааж, хүчдэлтэй засвар үйлчилгээ хийхийг хатуу хориглоно.

Хагас автомат туг хэлбэрийн шошгологч машины гүйцэтгэл ба параметрүүд:

• Энэ машин нь гэрийн тэжээвэр амьтдад зориулсан нохойн яс зажлах бүтээгдэхүүнээс гадна утас бэхэлгээ, дугуй саваа эвхэх, шошголоход ашиглагддаг;
• Холбогдох шошгоны параметрүүд: шошгоны ороомгийн дотоод диаметр 76мм, гадна диаметр нь Max240mm; (Бусад техникийн үзүүлэлтүүдийг өөрчлөх шаардлагатай),
• Шошгоны материал: PVC, PET, даавуу, цаас гэх мэт;
• Шошгоны тодорхойлолт: тодорхой машины дагуу.
• Шошгоны нарийвчлал: ± ≤ 0.2мм;
• Хүчин чадал: 1500 ширхэг/цаг;
• Нийт хэмжээ: 630 * 740 * 1040 мм (L * W * H);
• Машины жин: ойролцоогоор 86 кг;
• Холбогдох төрөл: тодорхой загварын дагуу.

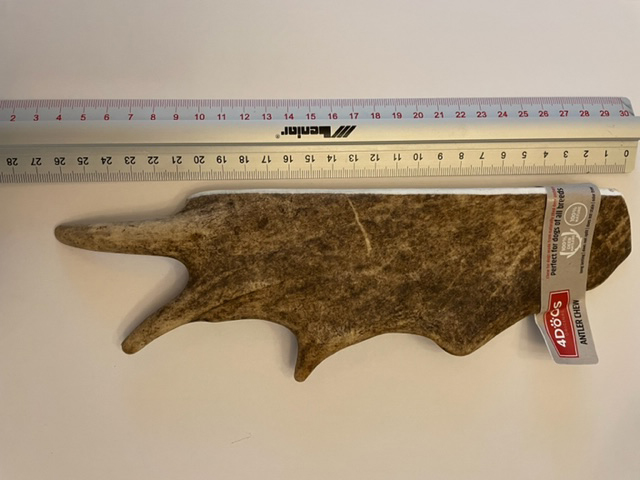

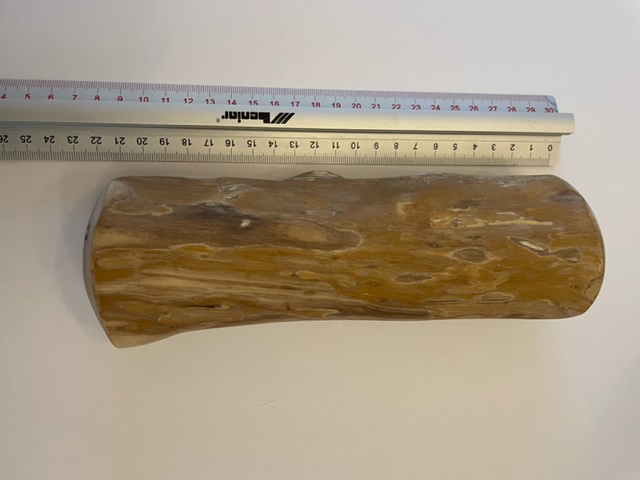

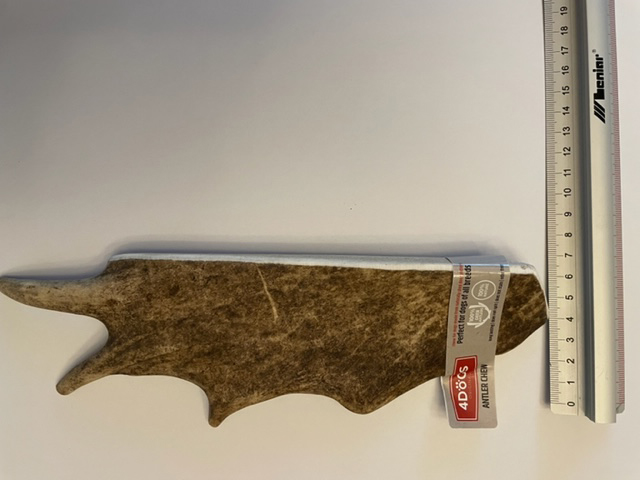

Нохойн ясны дээж:

Хагас автомат шошгологч машиныг ажиллуулах заавар:

Суурилуулалт:

1. Тоног төхөөрөмжийг суурилуулах шаардлагатай байрлалд шилжүүлнэ.
2. Бүх нийтийн дугуйны тоормосыг дарж, бүх нийтийн дугуйг тогтвортой байлгахын тулд засаарай.

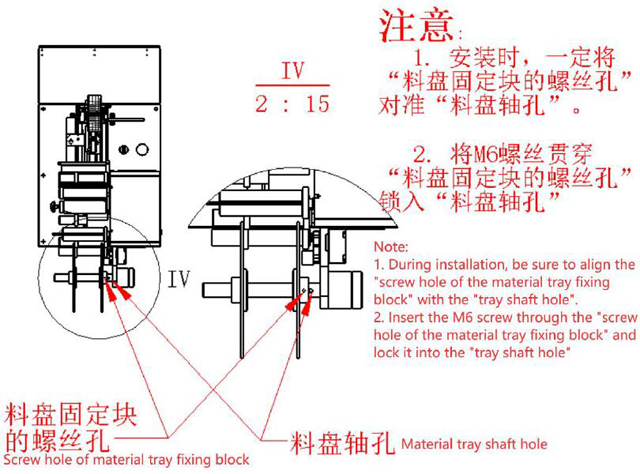

3. Шошгоны хаалт суурилуулах: Суурилуулалтын явцад "таваг бэхэлгээний цооногийн шураг"-ыг "тавагны голын нүх"-тэй тааруулж, M6 боолтыг "таваг бэхэлгээний цооногийн шураг"-аар дамжуулан "тавагны босоо амны нүхэнд" түгжиж байгаарай. "

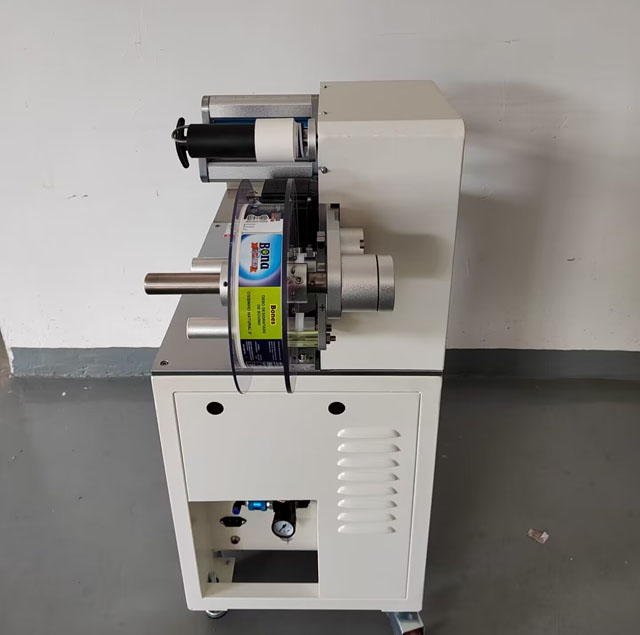

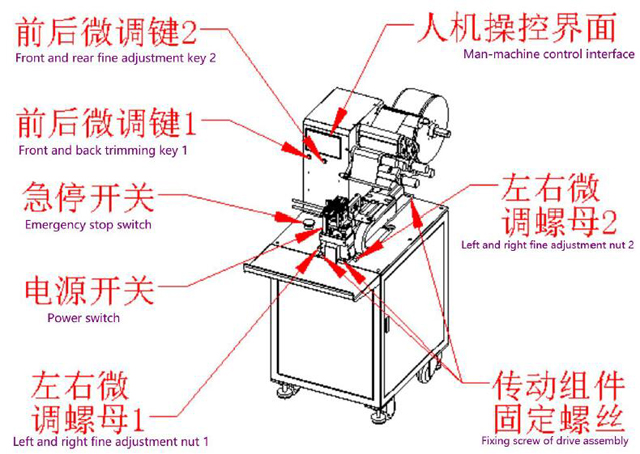

Тоног төхөөрөмжийн харагдах байдал, чухал эд анги, хүн-машины удирдлагын интерфейс

Чухал хэсгүүд.

Үндсэн дэлгэц.

• Багцын тоо хэмжээ: Бодит гарц нь төлөвлөсөн хэмжээнээс их буюу тэнцүү байх үед тоног төхөөрөмж ажиллахаа болино.
• Тоо хэмжээ: "Тэг тохируулах" товчийг дарснаар гаралтын тоог дахин тохируулж болно.
• Шошго түгжээг тайлсан (шошго эхлүүлсэн)/түгжигдсэн (шошго түр зогсоосон):
• Тодорхой хугацаанд шошголохыг зогсоосны дараа ("гарын авлагын удирдлага" дэлгэц дээр "өөрийгөө түгжих" цагийг тохируулж болно, нэгж нь "секунд"), систем автоматаар түгжигдэх болно (шошго нь түдгэлзүүлсэн), түгжээг тайлахын тулд энэ товчийг дарна уу.

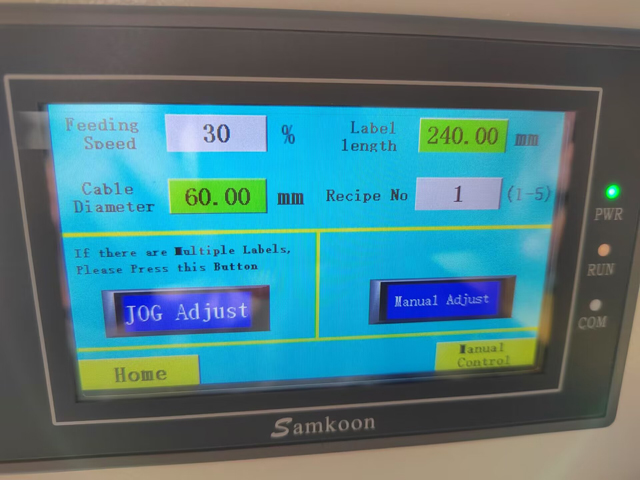

Параметрүүд.

• Тэжээлийн хурд: A. Энэ нь хөрс хуулалтын хавтангаас шошгыг хуулах хурдыг 0-100%-иар тохируулна.
• Шошгоны урт: Нэг шошгоны урт, мм.
• Жор No: Таван бүлгийг захиалж болно.
• Гүйлт: Энэ товчлуур дээр дарахад систем автоматаар шошгыг нэг удаа гаргана.
• Удаан дараад шошго гарга: "OK" гарч ирэх хүртэл энэ товчлуурыг удаан дарж, шошгоны уртыг нэг удаа автоматаар тооцно.

Гарын авлагын хяналт

• Шошго хүлээн авах саатал: шошгыг бөглөж, шошго шингээх хавтанг нээсний дараа түр зогсоох хугацаа.
• Шошгоны хавтангийн хурд: шошгыг хүлээн авах индикаторын толгойн хурдыг 0-100% тохируулна.
• Шошгоны урт: Шошгоны хавтангаас шошгоны хальслах уртыг мм-ээр хяна.
• Одоогийн байрлал: шошго дамжуулах модулийн гулсах бодит цагийн байрлалын зайны дэлгэц, нэгж: мм;
• Хойшлуулсан шошго: Индукцийн унтраалга утсаар идэвхжсэний дараа шошго нь хойшлогдох болно.
• Өөрөө түгжих: шошгыг зогсоосны дараа хэр удаан автоматаар түгжигдэхийг тохируулна уу.
• Урагшаа: "Урагшаа" товчийг дарвал шошгоны хөтчийн модуль урагш гулсах бөгөөд энэ функц нь тэмдэг хүлээн авах байрлалын зайг тохируулах боломжтой.
• Буцах: "Буцах" товчийг дар, шошгоны хөтчийн модуль арагшаа гулсах бөгөөд энэ функц нь шошгоны анхны байрлалын зайг тохируулах боломжтой.
• Дахин тохируулах: шошгоны толгойг тэг болгохын тулд дахин тохируулах товчийг гүйлгэ.
• Хоолойг үлээлгэх: хоолойгоор агаар үлээхийн тулд энэ товчлуурыг дарна уу.
• Стандарт сорох: стандарт хавтанг сорохын тулд энэ товчийг дарна уу.
• Тохируулах: "тохируулах" товчийг дарснаар шулуун хоосон хавтангаар хавчуулсан агаарын цилиндр болон утас бэхэлгээний модулийн дээд ба доод хөдлөх цилиндрүүд хөдөлнө.
• Шошго үлээх: шошгоны хавтанг үлээхийн тулд энэ товчийг дарна уу.
• Label out: шошго гаргахын тулд энэ товчлуурыг удаан дар.
• Цуваа үйлдэл/нэг үйлдэл: Цуваа үйлдэл нь өдөөх бүрт үйлдвэрлэлийн мөчлөгийг дуусгахыг хэлдэг бөгөөд нэг үйлдэл нь өдөөх бүрт нэг үйлдлийг дуусгахыг хэлнэ.

Үйлдлийн арга:

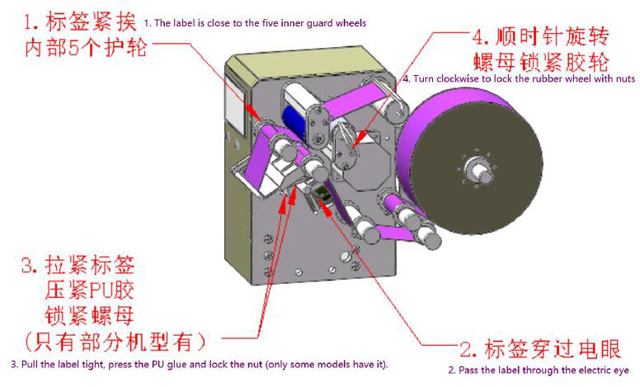

Шошго суулгахын тулд доорх зурагт үзүүлсэн шиг шошгыг шошго тайлах модуль дээр суулгана.

Эхлэх

Цахилгаан унтраалгыг цагийн зүүний дагуу эргүүлж, тэжээлийг асаана. Яаралтай зогсоох товчийг дараад цагийн зүүний дагуу эргүүлж дахин тохируулна уу.

Шугамын өөрчлөлт ба машины тохируулга

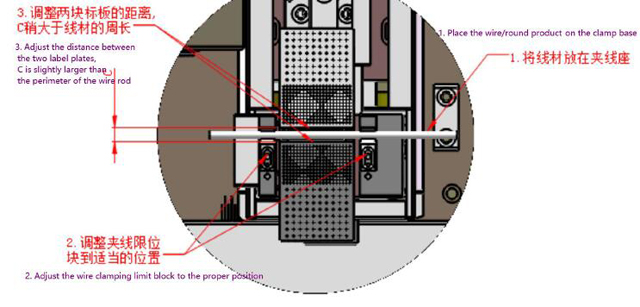

Утасны диаметрийн дагуу утаснуудын суурь ба хавтангийн хоорондох зайг доорх зурагт үзүүлсэн шиг тохируулна

3-р зураг дээрх арын цаасны өргөн багананд арын цаасны өргөн ба утасны диаметрийг тус тус оруулна.

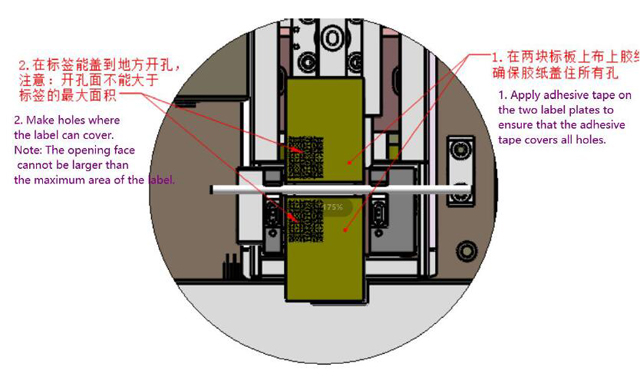

Туузыг нааж, нүх гарга

Шошгоны урд болон хойд хэсэг нь зэрэгцээгүй байна

Үйлдвэрлэлийн явцад шошгоны урд болон ар талдаа тааруулахгүй бол "Доод цаасны өргөн" гэсэн баганад шууд тааруулж, "урд болон хойд талын нарийн тохируулах товчлуур 1" болон "урд болон хойд талын нарийн тохируулга" дээр дарж болно. Тохируулах товчийг 2" дарж тохируулах ба товших бүртээ 0.1мм-ийг өөрчил.

Зүүн ба баруун шошго зэрэгцээгүй байна

Хэрэв шошгыг хагас нугасны дараа шошгоны зүүн ба баруун талууд таарахгүй бол эхлээд хөтчийн угсралтын дөрвөн бэхэлгээний боолтыг суллаж, зүүн ба баруун нарийн тохируулгын самарыг шошгоны хазайлтын чиглэл, зэрэгт тохируулна. , эцэст нь хөтөчийн угсралтын дөрвөн бэхэлгээний боолтыг түгжих.

Тугны төрлийн шошго наагч төхөөрөмжийн засвар үйлчилгээ:

• Хүнд даралтыг хатуу хориглоно, ямар ч үед цэвэрхэн байлгана уу;
• Машиныг хуваарийн дагуу тослох, засвар үйлчилгээ хийх;
• Сард нэг удаа шошгоны хавтанг хөдөлгөх байрлалд тосолгооны тос нэмнэ
• Тос-ус тусгаарлагчийн тосны аяганд тосолгооны тос байгаа эсэхийг тогтмол шалгана. Үгүй бол цаг тухайд нь нөхөж аваарай.
• Машины бүх хэсгүүдийн синхрон туузны элэгдлийг гурван сар тутамд шалгана
