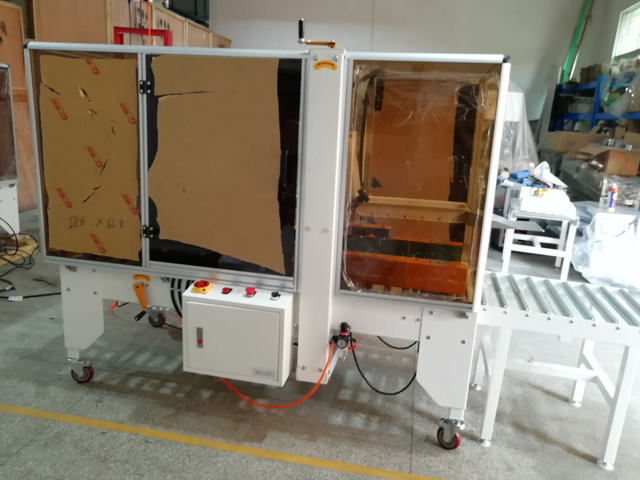

Цагаан тугалгатай сав баглаа боодол битүүмжлэх машин битүүмжлэх төхөөрөмж

Цагаан тугалга лааз хайрцаг битүүмжлэх машин Битүүмжлэх битүүмжлэх төхөөрөмж

Битүүмжлэх хурд: 800~900 / ЦАГ
Картон хэмжээ (W): 150мм~500мм
Хайрцагны өндөр (H): 120мм~500мм
Хайрцагны урт (L): 200мм~600мм
Холбогдох соронзон хальс: 48~60~75W x 1000ML
Роллерийн урт: 570 ~ 770 мм (Тохируулах боломжтой)
Машины хэмжээ: L1880 x W900 x H1510mm
Жин: ≈180кг
МАКС: 50дБА
Цахилгаан зарцуулалт: MAX: 1.2KW
Цахилгаан хангамж: 220V/50Hz/60Hz/1Ph эсвэл 380V/50Hz/60Hz/3Ph
Агаарын эх үүсвэр: 3кг/см2 100нл/мин

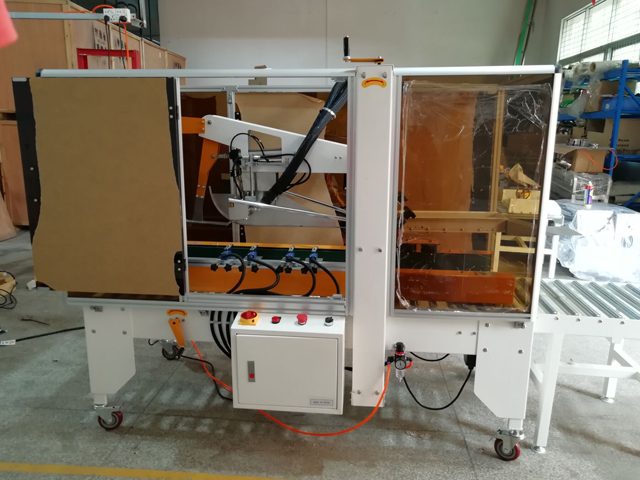

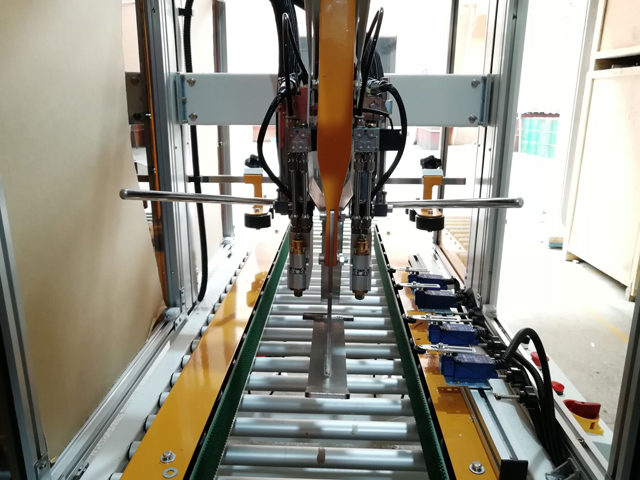

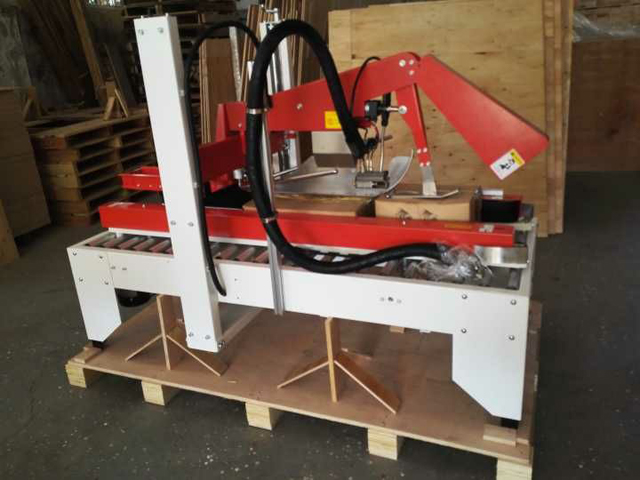

Уг машин нь хоёр хэсгээс бүрдэнэ: Картон битүүмжлэх машин, халуун хайлмал цавуу төхөөрөмж; Энэхүү битүүмжлэгч нь хайрцагны битүүмжлэл, соронзон хальсны хувьд тохиромжтой, автомат эвхдэг тагтай автомат наалдамхай туузны машин нь тав тухтай, хэмнэлттэй, үр ашигтай байх хамгийн тохиромжтой сав баглаа боодлын тоног төхөөрөмжийн шинж чанар юм.

Хагас автомат картон эвхдэг битүүмжлэх машинд ашигласан эд анги
1. Мотор: Тайвань Луянг
2. Цахилгаан унтраалга: Солонгос KACON
3. Холхивч: Япон NSK
4. Зүсэгч: Япон SKD11
5. Туузан дамжуулагч: Италиас импортлох
6. Кастер: VK-CS-50E
7. Хүрсэн шилжүүлэгч: Япон OMRON
8. Завсрын буухиа: Janpan IDEC
9. АС контакт: CHINT
10. Цилинда: Тайвань ШАРКО
11. Соронзон хавхлага: Taiwan SHARKO

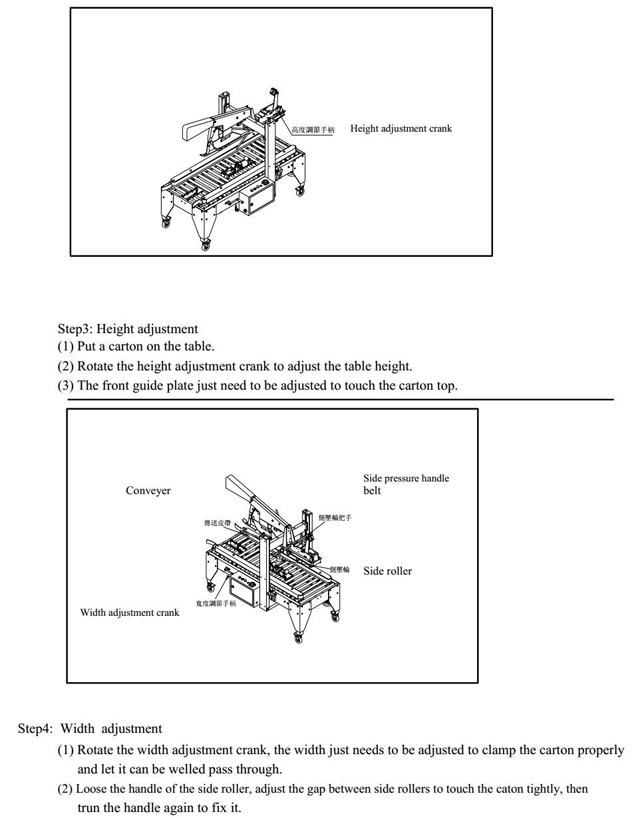

Янз бүрийн хэмжээтэй хайрцганд зориулж битүүмжлэгчийг хэрхэн тохируулах вэ:

Тохируулах ажлыг гүйцэтгэхийн өмнө цахилгаан тэжээлийг салгах хэрэгтэй.

Алхам 1: Ширээний өндрийг тохируулах

Тоног төхөөрөмжийг зөв хадгалах газар дээр нь газардуулж, ширээний дээд хэсгийг хүссэн өндрөөр нь тохируулна.
(1) Тохируулах боолтыг суллана.
(2) Ширээний хөлний өндрийг тохируулна уу.
(3) Боолтыг түгжих.
(4) Байрлалыг засахын тулд таглааг дар.

Алхам 2: Пневматик тохируулга

(1) Машиныг хийн хангамжид холбоно.
(2) Боолтыг татаж, даралтыг нэмэгдүүлэхийн тулд цагийн зүүний дагуу эргүүлж, даралтыг багасгахын тулд цагийн зүүний эсрэг эргүүлнэ
(3) Пневматик даралтыг ойролцоогоор 5-6кг/см2 болгож тохируулна.
(4) Тохируулах ажил дууссаны дараа боолтыг сайтар эргүүлнэ.

Тодорхойлолт

Битүүмжлэх хурд: 800~900 / ЦАГ
Картон хэмжээ (W): 150мм~500мм
Хайрцагны өндөр (H): 120мм~500мм
Хайрцагны урт (L): 200мм~600мм
Холбогдох соронзон хальс: 48~60~75W x 1000ML
Роллерийн урт: 570 ~ 770 мм (Тохируулах боломжтой)
Машины хэмжээ: L1880 x W900 x H1510mm
Жин: ≈180кг
МАКС: 50дБА
Цахилгаан зарцуулалт: MAX: 1.2KW
Цахилгаан хангамж: 220V/50Hz/60Hz/1Ph эсвэл 380V/50Hz/60Hz/3Ph
Агаарын эх үүсвэр: 3кг/см2 100нл/мин

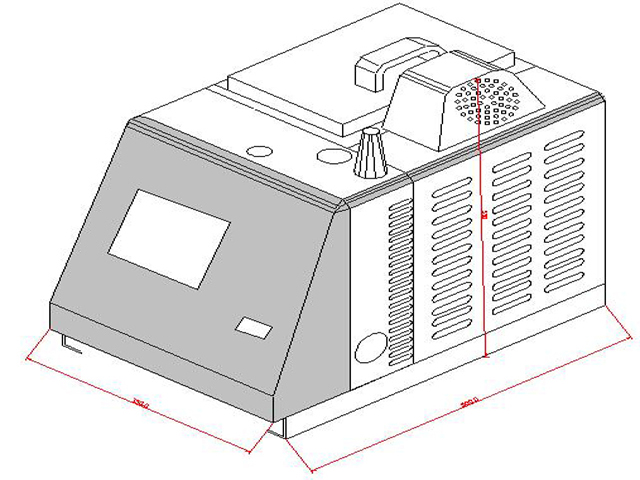

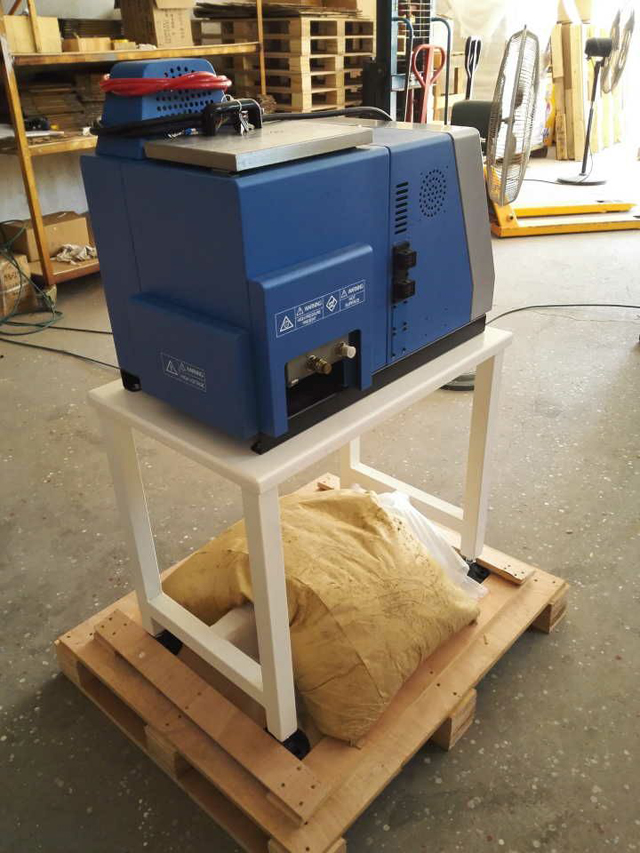

Халуун хайлмал цавуу төхөөрөмжийн техникийн үзүүлэлтүүд

Цавууны цилиндрийн хэмжээ: 10л
Хүчин чадал: 9.8л
Агаарын даралтын хүрээ: 48-415kpa (10-60psi)
Оролтын хүчдэлийн стандарт: AC200-240V 1PH 50/60HZ
Машины хэмжээ: 750*450*470мм
Машины жин: 65 кг
Орчны температурын хүрээ: 0-50 ℃
Температурын хүрээ: 0-260 ℃
Макс. Ажлын гидравлик даралт: 8.7Mpa
Хамгаалалтын түвшин: IP54

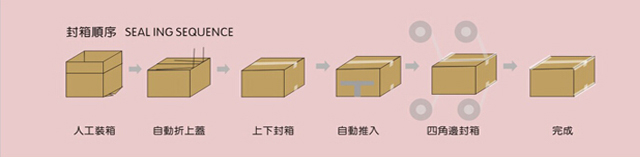

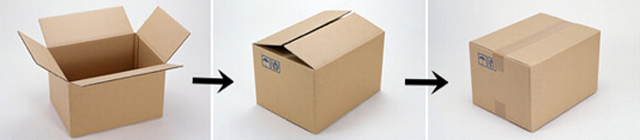

Хайрцагны хайрцагны битүүмжлэх төхөөрөмжөөс картон битүүмжлэх үйл явцын урсгалын диаграм:

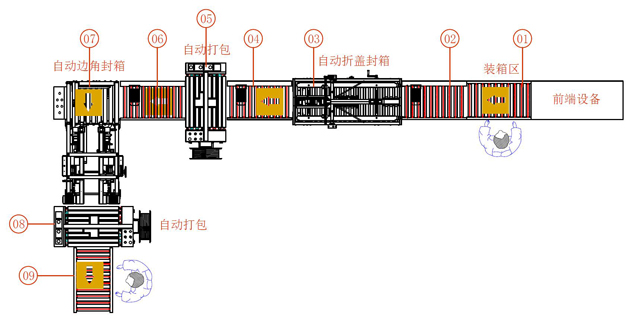

Бүрэн автомат картон битүүмжлэх төгсгөлийн сав баглаа боодлын процессын ажлын урсгал:

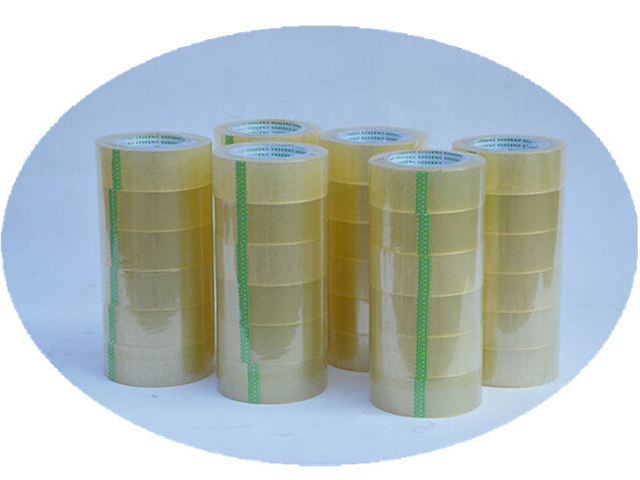

Картоныг битүүмжлэх зориулалттай картон битүүмжлэх машинаар тоноглогдсон наалдамхай туузууд:

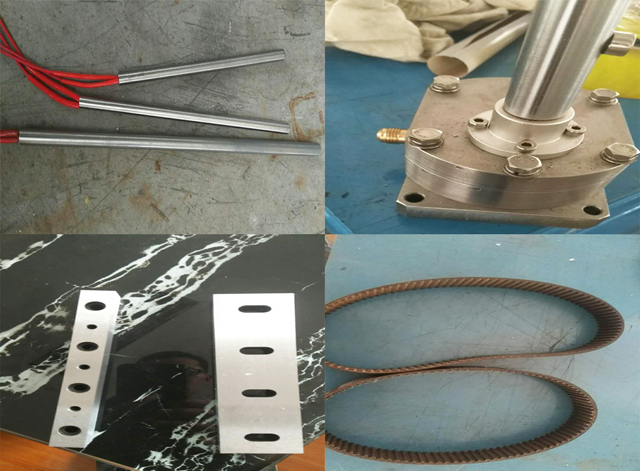

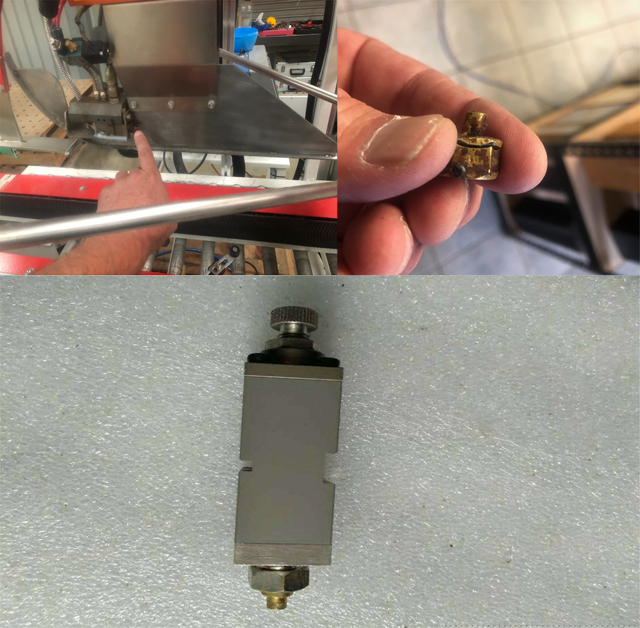

Битүүмжлэх машины сэлбэг хэрэгсэл:

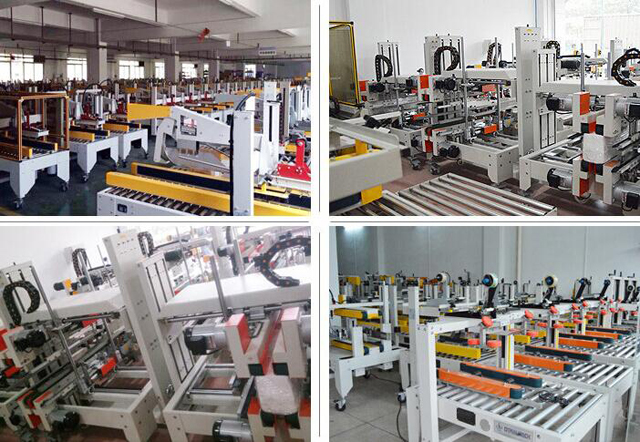

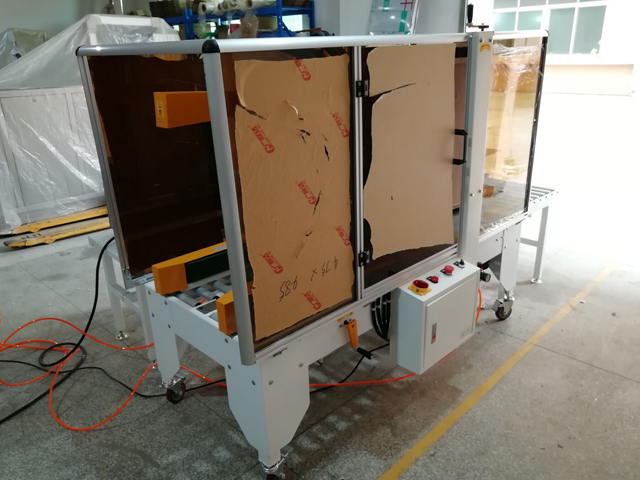

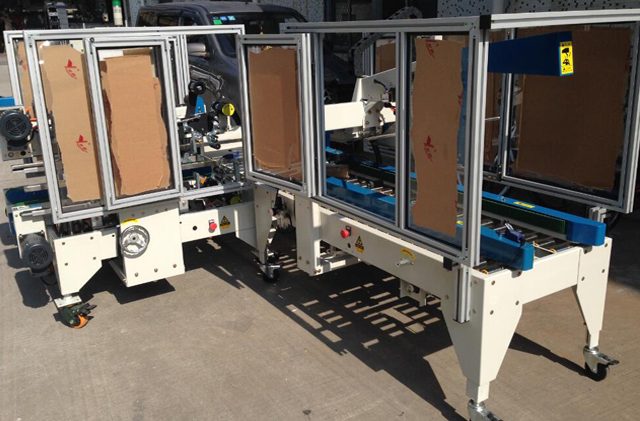

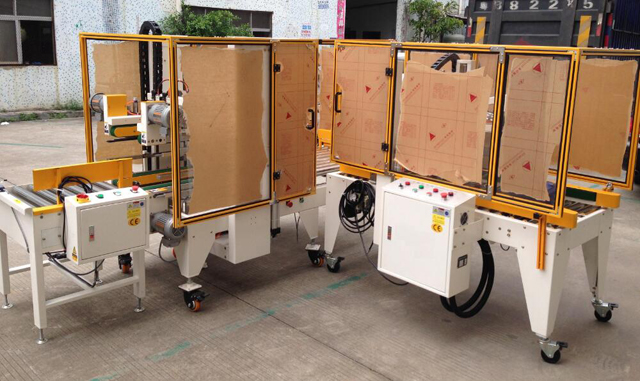

Картон битүүмжлэх машинд зориулсан үйлдвэрийн цех, угсралтын ажилд зориулсан төрөл бүрийн загвар

Картон угсралтын битүүмжлэх төхөөрөмжийн эвдрэл ба шийдэл:

Битүүмжлэгчийн эвдрэл ба шийдэл
Үгүй	Доголдол	Боломжит шалтгаан	Шийдэл
1	Наалдамхай туузыг таслах боломжгүй	Тайруулагчийн нөхөөс хангалттай хурц биш байна. Тайруулагчийн шүд нь бондоор гацсан байна.	Тайруулагчийн нөхөөсийг солих Тайруулагчийн нөхөөсийг угаана
2	Наалдамхай туузыг тасласны дараа сүүл бий.	Тайруулагчийн нөхөөс хангалттай хурц биш байна. Тайруулагчийн суудал дээр иш байдаг. Татах пүрш нь хэтэрхий сул байна.	Тайруулагчийн суудал дээрх самар хэтэрхий сул байгаа эсэхийг шалгана уу. Шаардлагатай бол самарыг тослох.
3	Наалдамхай тууз нь хайрцагт бүрэн наалдаж чадахгүй.	Үндсэн пүрш нь хэтэрхий сул, булны тэнхлэг дээр цавуу байна. Наалдамхай тууз нь эрхийг хасах явдал юм	Үндсэн булгийн татах хүчийг тохируулж, өнхрүүлгийг цэвэрлэ. Наалдамхай туузыг солино
4	Хайрцаг нь дундуур нь түгжигдсэн байна.	Наах хүрдний самар хэт бариу, хайрцагны тээвэрлэх шугамын өндрийн тохируулга тохиромжгүй, гол пүрш нь хэтэрхий бариу байна.	Наах дугуйг сулруулж, самарыг зохицуулж, өндрийг дахин тохируулж, үндсэн пүршийг суллана.
5	Битүүмжлэх явцад наалдамхай туузыг багасгадаг.	Тайруулагчийн нөхөөс нь хэт урт цухуйсан.	Тайруулагчийн нөхөөсийн газрыг доошлуул.
6	Наалдамхай тууз нь ихэвчлэн замаас хол байдаг.	Хайрцаг дээрх чиглүүлэгч булны даралт тэнцүү биш байна.	Чиглүүлэгч булны зайг дахин тохируулна уу.
7	Наалдамхай тууз нь төвийн шугам дээр биш юм.	Эсрэг эргэлтийн дугуй эвдэрсэн.	Эсрэг үйлчлэгчийг өөрчил.
8	Битүүмжлэх явцад хэвийн бус байдал үүсдэг.	axletree суудал дээр тоос байна.	Axletree суултыг цэвэрлэж, тослох.
9	Битүүмжлэхээс өмнө хөвөн, битүүмжлэсний дараа drape байдаг.	Янз бүрийн оосрын хурд нь өөр өөр байдаг бөгөөд хайрцаг нь машин руу түлхэх үед зохих газартаа байдаггүй.	Хайрцагыг зөв газарт нь байрлуулахын тулд зөөвөрлөх шугам тус бүрийн татах хүчийг тууштай байхаар тохируулна уу.
10	Битүүмжлэгдсэний дараа хөшиг байдаг	наалдамхай туузны ачаалал хэт том байна

Баталгаа: Бүх машины хувьд энэ нь 1 жилийн баталгааг шаарддаг. (Осол, буруу ашиглах, буруу ашиглах, хадгалах эвдрэл, хайхрамжгүй хандах, тоног төхөөрөмж, түүний эд ангиудыг өөрчлөх зэргээс шалтгаалсан асуудлууд баталгаат бус. Мөн амархан эвдэрсэн сэлбэг хэрэгслийг баталгаанд оруулаагүй болно)

Суурилуулалт: Машин танай үйлдвэрт ирсний дараа шаардлагатай бол манай техникч танай газар очиж уг машиныг суурилуулж туршихаас гадна ажилчдаа машин ажиллуулахад сургана (галт тэрэгний цаг нь ажилчнаас хамаарна). Зардал (онгоцны тийз, хоол хүнс, зочид буудал, танай улсад зорчих зардал) таны дансанд байх ёстой бөгөөд та техникийн ажилтанд өдөрт 150 доллар төлөх шаардлагатай. Мөн та манай үйлдвэрт очиж сургалтанд хамрагдах боломжтой.

Үйлчилгээний дараа: Хэрэв та машинд асуудал гарвал манай техникч таны газар дээр очиж машиныг аль болох хурдан засах болно. Зардал нь таны дансанд байх ёстой (дээрх шиг).
