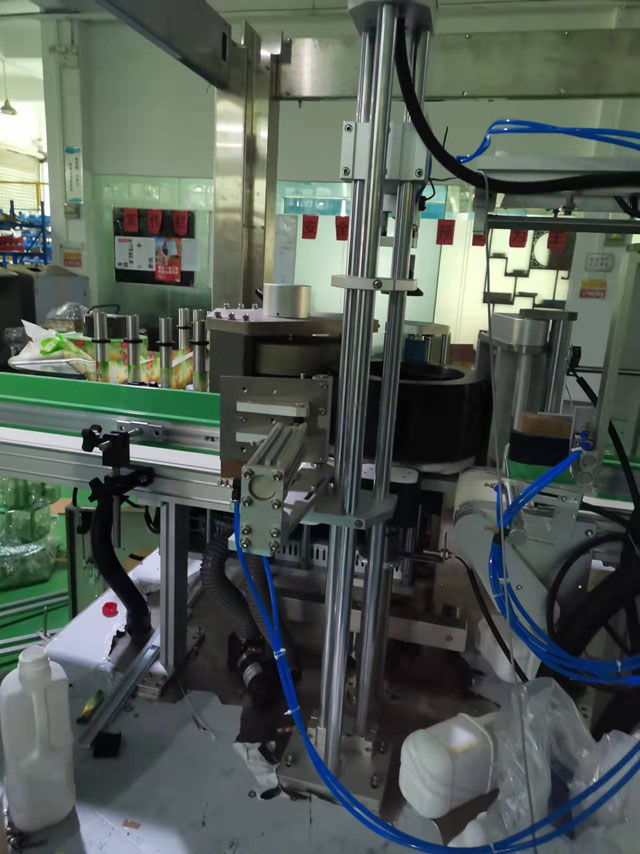

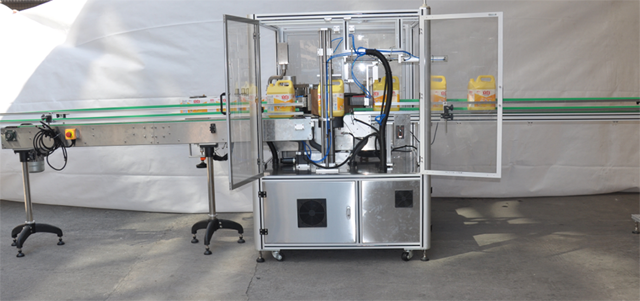

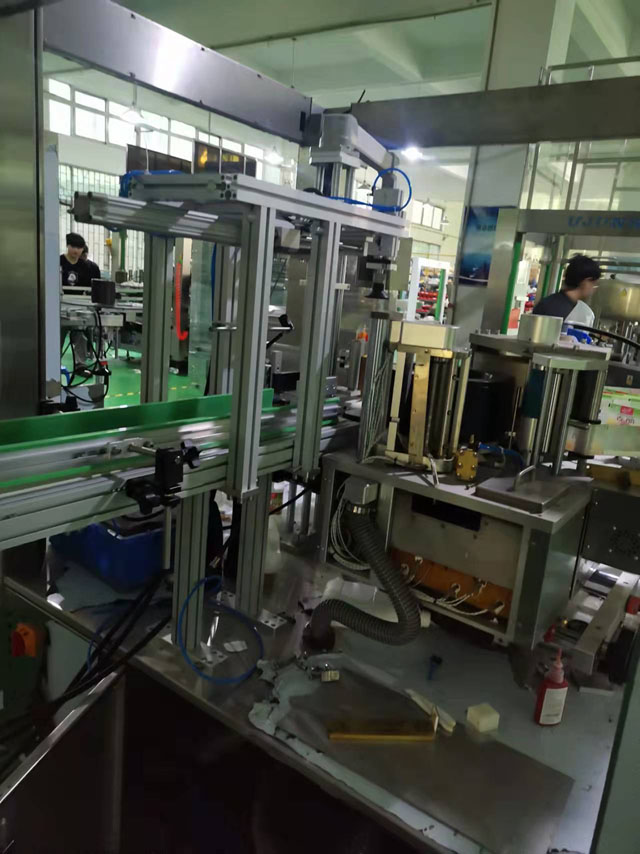

Автомат нэг станц Opp халуун хайлмал цавуу шошголох төхөөрөмж

• Загвар: VK-HMGL-S
• Эрчим хүч: Гурван фазын 380В 50 Гц 3000 Вт
• Урт: 3650 мм
• Тоног төхөөрөмжийн өргөн: 1450 мм
• Туузан дамжуулагчийн хурд: 20м/мин (конвейерийн хурдыг үйлдвэрлэлийн бодит нөхцөлийн дагуу тохируулж болно)
• Хурд тохируулах арга: Хэсгийн хурдны тохируулга
• Шошго тараах хамгийн дээд хурд: 60 м/мин Шошгоны хамгийн дээд хурд: 20 ширхэг/мин
• Шошгоны нарийвчлал: ±1мм (хэрэглэгчийн лонхны хэмжээ ±0.3мм-ийн алдааг шаарддаг)

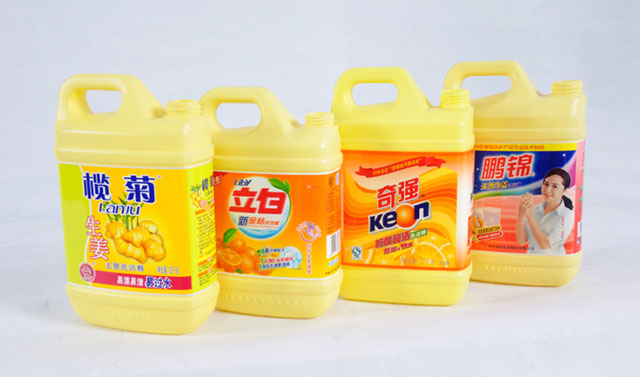

• Бүтээгдэхүүний хэмжээ: дөрвөлжин шил
• Хамгийн их шошгоны өргөн: 160мм
• Хамгийн их шошгоны урт: 600мм
• Шошгоны хамгийн их диаметр: 600 мм Цаасны гол диаметр: 152 мм
• Машины бүх жин: ойролцоогоор 1200 кг

Видео үзэх

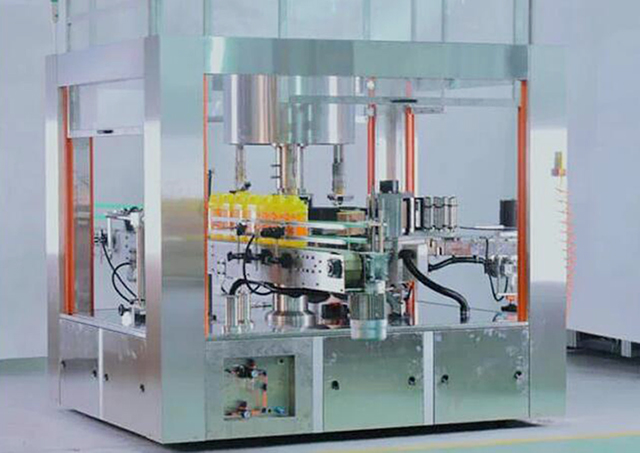

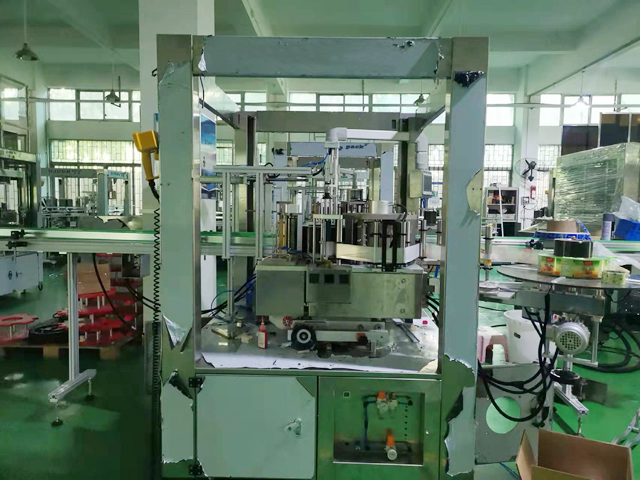

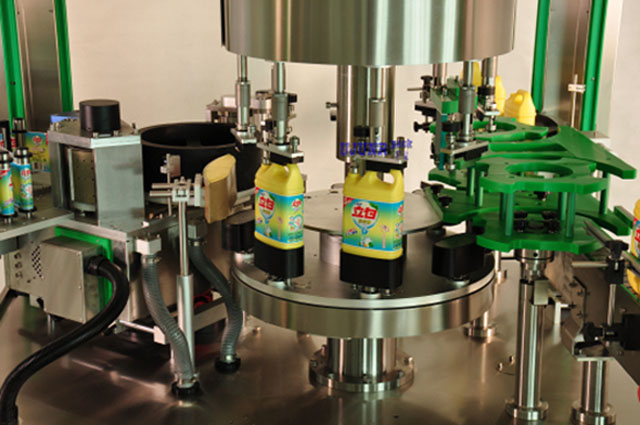

Энэ бол шинэ тасралтгүй халуун хайлмал наалдамхай OPP шошгоны машин юм. Энэ нь савны дотогшоо болон гадагш дамжуулах дамжуулалтыг автоматаар тохируулах боломжтой; Лонх тусгаарлах эрэг шургаар тусгаарлагдсан, одны хүрдний хоорондох зайны дагуу зайд байрлуулсан савыг савны эргэдэг тавцан руу шилжүүлнэ. Савыг лонх дарах механизм болон савны хэвний суултуураар бэхэлсэний дараа сав нь тодорхой хурдтайгаар эргэлдэж эхэлдэг бөгөөд бүтээгдэхүүнийг эргүүлэх явцад савыг механикаар урьдчилан байрлуулна. Шошго нь тодорхой байрлалд хаяглагдсан байна.

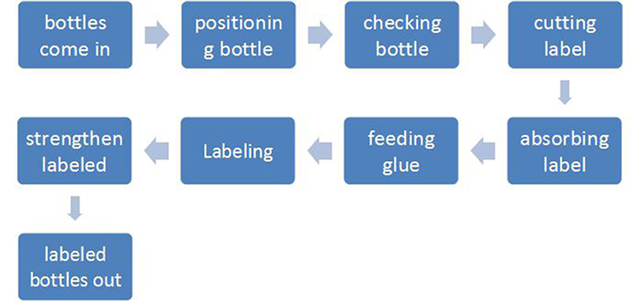

Халуун хайлмал цавуу шошгологч төхөөрөмжийн ашиглалтын үйл явц:

Сав цахилгаан нүдийг илрүүлэх байрлалд хүрэхэд компьютер шошгыг хүргэх системийг удирддаг. Шошго хүргэх үйлдэл дуусмагц өндөр хурдны таслагч шошгыг зүснэ. Шошгоны нарийвчлал, тогтвортой байдлыг Sanyo жижиг инерцийн өндөр хурдны серво моторын тусламжтайгаар хангадаг.

Зүссэн шошгыг наах систем рүү илгээдэг бөгөөд энэ нь шошгоны урд болон арын ирмэгийн аль алинд нь цавуу түрхдэг. Энэхүү наах арга нь халуун хайлмал цавууны хэрэглээг хамгийн бага зарцуулдаг.

Наасан шошгыг шошгоны байрлалд шилжүүлэх үед шошгыг саванд үнэн зөв, үр дүнтэй нааж болно. Шилжүүлэх явцад сав нь эргэлдэх төлөвт байгаа тул шошгыг саванд жигд, нягт нааж болно. Хэмжээний төгсгөлд наалдамхай тууз нь шошгон дээр сайн битүүмжлэл үүсгэж, шошгоны процессыг дуусгах боломжтой.

Үндсэн хэсэг

Х: Хөтлөгч

• Sanyo Servo систем
• Sanyo Servo Drive System
• FLEXEM 7 инчийн HMI
• Pansonic өндөр нарийвчлалтай өнгөт шошго мэдрэгч
• Pansonic өндөр нарийвчлалтай наалт болон дутагдлыг илрүүлэх мэдрэгч
• Pansonic бүтээгдэхүүн илрүүлэх мэдрэгчийн унтраалга
• Pansonic даралт мэдрэгч

Б: Механик хэсэг

• Дамжуулах механизм: 90W Тайвань Ченгган мотор
• Туузан дамжуулагч: Үйлдвэрийн хальсан дээр суурилсан туузан дамжуулагч
• Үндсэн мотор: 1500W Италийн BOEM AC мотор (оригинал BOEM бууруулагчтай)
• Лонхыг салгах механизм: саваагүй цилиндр савыг салгах механизм
• Байршлын механизм: Stepper моторын байрлал, шошго
• Шошгоны механизм: Stepper мотор нь лонхыг хөдөлгөж, эргүүлэх үед шошгыг гүйцэтгэдэг
• Шошго дамжуулах механизм: Южүн серво хальс дамжуулах систем (өндөр хурдны серво мотор хөтөч)
• Дарах механизм: сойз угсралт
• Лонхны чиглүүлэгч механизм: Хос координатын тохируулгатай профилын чиглүүлэгч төмөр зам
• Цавуу нийлүүлэх систем: Цавууны хэрэглээний нарийвчлал, жигд байдлыг хангахын тулд Yujun тусгай халуун хайлмал цавуу нийлүүлэх систем (Германы Siemens хяналтын систем)

Халуун хайлмал шошго түрхэгч төхөөрөмжийн аюулгүй байдлын хамгаалалт:

• Аюулгүй байдлын хамгаалалт: хамгаалалтын хаалгыг хаа.
• Шошгоны хомсдолын дохиолол: Шошго дуусч байгаа үед дохиолол тохируулж, оператор шошгыг солихыг сануулна
• Лонхны хомсдолын дохиолол: лонх хомсдох үед тоног төхөөрөмж зогсох, дохио өгөх; лонхтой үед автоматаар үйлдвэрлэлээ үргэлжлүүлэх бөгөөд энэ нь онлайн үйлдвэрлэлд тохиромжтой

Алга болсон сэрүүлгийг тэмдэглэж байна

• Агаарын даралтыг илрүүлэх: Агаарын даралт нь үйлдвэрлэлийн шаардлага хангахгүй үед төхөөрөмж автоматаар унтарна.
• Вакуум илрүүлэх: Вакуум нь үйлдвэрлэлийн шаардлага хангахгүй үед төхөөрөмж автоматаар унтарна.
• Температурыг илрүүлэх: Халуун хайлмал цавууны температур үйлдвэрлэлийн шаардлагад нийцэхгүй бол төхөөрөмж автоматаар унтарна.

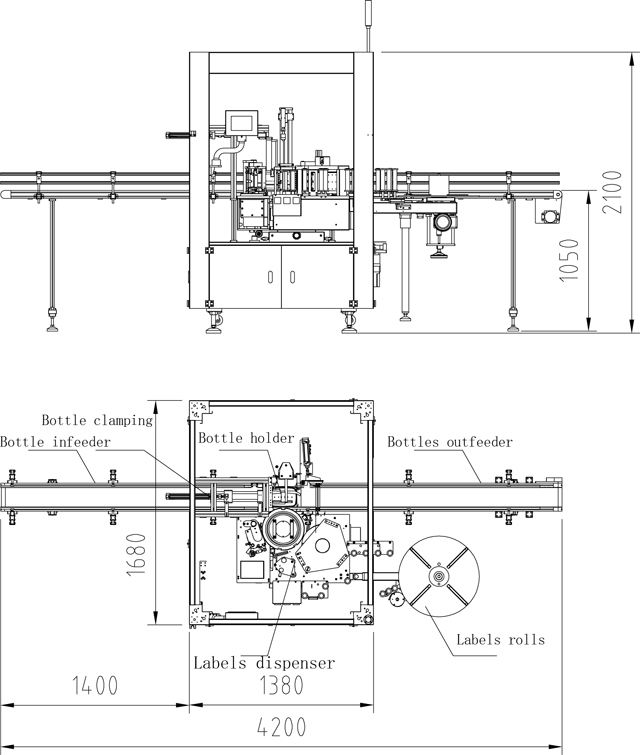

Техникийн параметр

• Загвар: VK-HMGL-S
• Эрчим хүч: Гурван фазын 380В 50 Гц 3000 Вт
• Урт: 3650 мм
• Тоног төхөөрөмжийн өргөн: 1450 мм
• Туузан дамжуулагчийн хурд: 20м/мин (конвейерийн хурдыг үйлдвэрлэлийн бодит нөхцөлийн дагуу тохируулж болно)
• Хурд тохируулах арга: Хэсгийн хурдны тохируулга
• Шошго тараах хамгийн дээд хурд: 60 м/мин Шошгоны хамгийн дээд хурд: 20 ширхэг/мин
• Шошгоны нарийвчлал: ±1мм (хэрэглэгчийн лонхны хэмжээ ±0.3мм-ийн алдааг шаарддаг)
• Бүтээгдэхүүний хэмжээ: дөрвөлжин шил
• Хамгийн их шошгоны өргөн: 160мм
• Хамгийн их шошгоны урт: 600мм
• Шошгоны хамгийн их диаметр: 600 мм Цаасны гол диаметр: 152 мм
• Машины бүх жин: ойролцоогоор 1200 кг

Тайлбар:

• Эрчим хүч: 14 кВт
• Хийн хэрэглээ: 6Кг, 8л/мин;
• Цахилгаан тэжээлийн хүчдэл: гурван фазын 380 В
• Үйлдвэрлэлийн хүчин чадал: 1200 шил/цаг

Дэлгэрэнгүй мэдээлэл

Дараах хүснэгтэд халуун хайлмал наалдамхай шошго бүхий төхөөрөмж бүрийн цахилгааны үндсэн бүрэлдэхүүн хэсгүүдийн дэлгэрэнгүй жагсаалтыг харуулав.

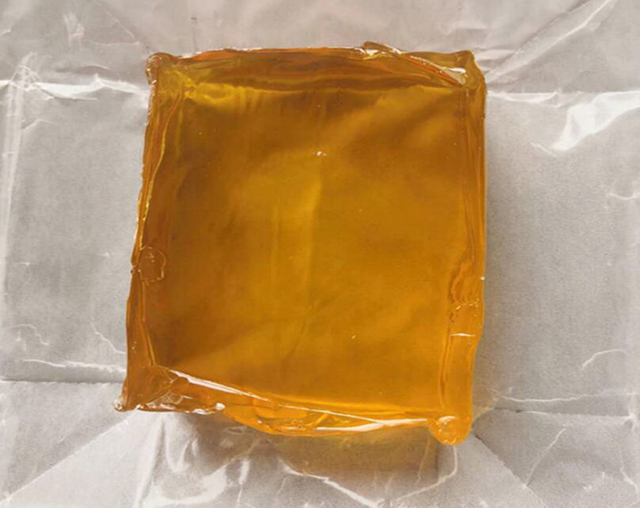

Халуун хайлмал цавуу гэж юу вэ?

Халуун цавуу гэж нэрлэгддэг халуун хайлмал цавуу (HMA) нь халуун цавуу ашиглан түрхэхэд зориулагдсан янз бүрийн диаметртэй цул цилиндр хэлбэртэй савх хэлбэрээр зарагддаг термопластик цавууны нэг хэлбэр юм. Буу нь хуванцар цавуу хайлуулахын тулд тасралтгүй ажилладаг халаагч элементийг ашигладаг бөгөөд хэрэглэгч бууны механик гох механизмаар эсвэл хуруугаараа шууд даралтаар буугаар шахдаг. Халаасан цоргоноос шахагдсан цавуу нь эхлээд арьсыг шатаах, бүр цэврүүтэхэд хангалттай халуун байдаг. Цавуу нь халуунд наалддаг бөгөөд хэдхэн секундээс нэг минутын дотор хатуурдаг. Халуун хайлмал цавууг дүрэх эсвэл шүрших замаар түрхэж болох бөгөөд хоббичид, гар урчуудын дунд наалт хийх, мөн давирхай цутгахаас хямд хувилбар болгон түгээмэл байдаг.

Аж үйлдвэрийн хэрэглээний хувьд халуун хайлмал цавуу нь уусгагч дээр суурилсан цавуугаас хэд хэдэн давуу талтай байдаг. Дэгдэмхий органик нэгдлүүдийг багасгаж, устгаж, хатаах эсвэл хатууруулах үе шатыг арилгана. Халуун хайлмал цавуу нь удаан эдэлгээтэй байдаг бөгөөд ихэвчлэн тусгай арга хэмжээ авахгүйгээр устгаж болно. Сул талуудын зарим нь субстратын дулааны ачаалал, өндөр температурт мэдрэмтгий биш субстратын хэрэглээг хязгаарлах, өндөр температурт наалдамхай бодисыг бүрэн хайлуулах хүртэл бэхэлгээний бат бөх чанараа алддаг. Үүнийг хатуурсны дараа чийгээр (жишээлбэл, реактив уретан ба силикон) эсвэл хэт ягаан туяаны нөлөөгөөр хатуурдаг реактив цавуу ашиглан багасгаж болно. Зарим HMA нь химийн халдлага, өгөршилд тэсвэртэй биш байж болно. ХМА нь хатуурах явцад зузааныг алддаггүй; уусгагч дээр суурилсан цавуу нь хатаах явцад давхаргын зузааны 50-70% -ийг алдаж болно.

HMA-ийн хэрэглээ

Халуун хайлмал цавуу нь олон талт шинж чанартай байдаг. Ерөнхийдөө халуун хайлмалыг шахах, өнхрүүлэх эсвэл шүрших замаар хэрэглэдэг бөгөөд хайлмал өндөр зуурамтгай чанар нь сүвэрхэг, нэвчих чадвартай субстрат хийхэд тохиромжтой. HMA нь резин, керамик, металл, хуванцар, шил, мод зэрэг олон төрлийн субстратыг холбох чадвартай.

Өнөөдөр HMA (халуун хайлмал цавуу) нь янз бүрийн төрлөөр худалдаалагдаж байгаа бөгөөд энэ нь хэд хэдэн салбарт өргөн хүрээний хэрэглээнд ашиглах боломжийг олгодог. Хобби эсвэл гар урлалын төслүүдэд ашиглахын тулд алсын удирдлагатай хөөс загварын нисэх онгоцыг угсрах, засах, хиймэл цэцэгсийн чимэглэл, халуун хайлмал саваа, халуун хайлмал цавуу буу зэргийг цавуу түрхэхэд ашигладаг. Аж үйлдвэрийн процесст хэрэглэхийн тулд цавууг хайлах өндөр хурдтай том саваа, цавуу буугаар нийлүүлдэг. Халуун хайлмал савхаас гадна HMA-ийг задгай хайлмал боловсруулагчдад зориулсан мөхлөгт эсвэл цахилгаан халуун хайлмал блок гэх мэт өөр хэлбэрээр хүргэж болно. HMA-ийн томоохон хэрэглээ нь уламжлалт байдлаар цавуу нийлүүлэхийн тулд пневматик системийг ашигладаг.

HMA ашигладаг үйлдвэрлэлийн жишээнд дараахь зүйлс орно.

• Сав баглаа боодлын үйлдвэрт Атираат хайрцаг, картон хайрцагны хаалтыг хаах.
• Номын үйлдвэрт нурууны наалт
• Мод боловсруулах үйлдвэрт профиль боох, бүтээгдэхүүн угсрах, цоолборлох хэрэглээ
• Нэг удаагийн живх нь нэхмэл бус материалыг арын хуудас болон уян налархайтай холбосон HMA ашиглан бүтээдэг.
• Олон электрон төхөөрөмж үйлдвэрлэгчид эд анги, утсыг бэхлэх эсвэл төхөөрөмжийн эд ангиудыг бэхлэх, тусгаарлах, хамгаалах зорилгоор HMA ашиглаж болно.
