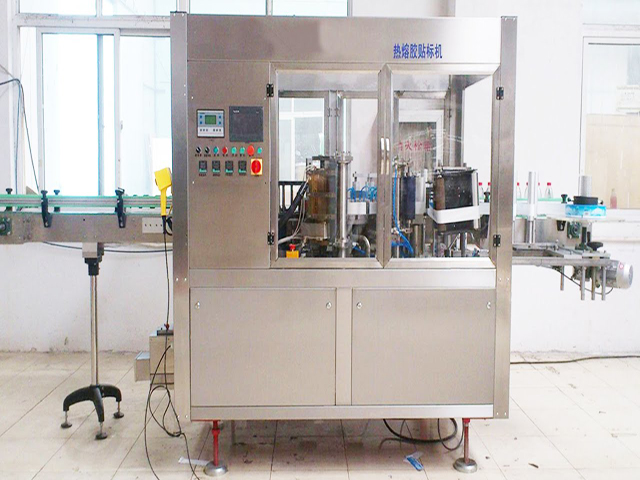

Дугуй хуванцар шилэн саванд зориулсан шугаман халуун хайлмал цавуу шошголох машин

• Загвар: VK-HMGL
• Лонхны төрөл: Шилэн сав, хуванцар сав
• Бүтээгдэхүүний хурд (b/h): 18000
• Шошгоны материал: OPP/Сувдан хальс/нийлмэл цаас
• Нарийвчлалын алдаа (мм): ±0.5мм
• Шошгоны хэмжээ (мм): (L)20-300mm (H)10-180mm
• Лонхны хэмжээ (мм): Гаднах диаметрφ40-φ80мм өндөр30-200мм
• Шошгоны дотоод диаметр (мм): Φ150мм
• Шошгоны гадна диаметр (мм): Φ500мм (том)
• Хүчдэл (v): 220/380-420V/3 фазын сонголттой
• Эрчим хүч (кВт): 9 кВт
• Агаарын шахсан даралт(бар) Хамгийн багадаа 5.0 бар Макс 8.0 бар
• Агаарын хэрэглээ: 0.2М³/минут
• Хэмжээ (мм): 3150L*1800W*2100H
• Жин (кг): 2000

Видео үзэх

Төрөл бүрийн сав, шошгоны материалыг өргөнөөр нийлүүлдэг автомат халуун хайлмал цавуу шошголох машин. шошгоны үнэ харьцангуй бага тул төрөл бүрийн савтай хэрэглэгчдийн шаардлагыг хангаж чадна.

Энэ нь бөөнөөр үйлдвэрлэхэд зардлын хувьд хамгийн хэмнэлттэй загвар юм. Тоног төхөөрөмж нь хэрэглэгчдэд шилийг солиход хялбар бөгөөд хялбар болгох үүднээс модульчлах дизайны концепцийг өргөнөөр ашигласан. Шугаман төрөл нь голчлон дугуй савыг шилэн эсвэл хуванцар материалаар тэмдэглэдэг бол эргэлдэх хэлбэр нь зөвхөн дугуй хэлбэртэй савыг төдийгүй шингэн угаалгын нунтаг сав гэх мэт дөрвөлжин савыг ч тэмдэглэж болно.

Өргөдөл

Халуун шошголох машин нь манай компанийн гадаад зах зээлд нийцсэн шинэ бүтээгдэхүүн юм. дугуй лонх хүнс, эм, химийн болон бусад үйлдвэрүүдэд хэрэглэнэ.

Онцлогууд

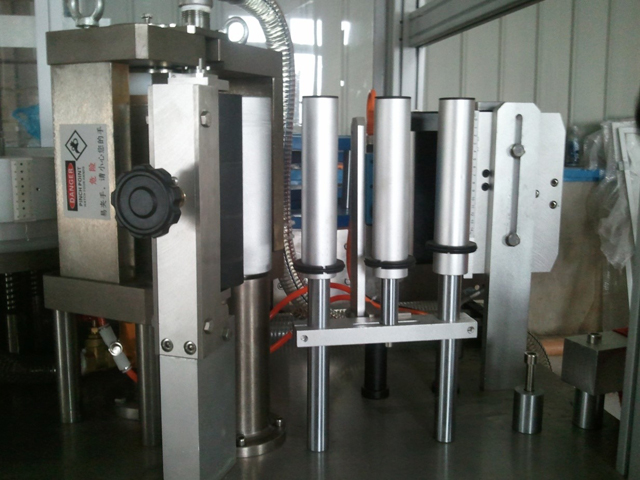

1. Хүргэлтийн шошгыг servo мотороор удирддаг.

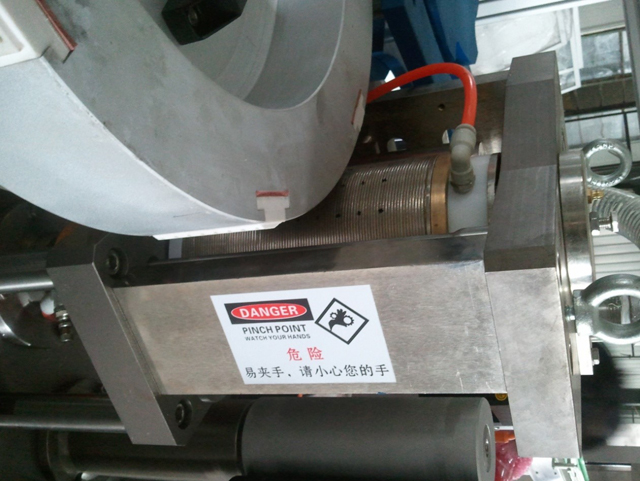

2. Шошго нь нарийн зүсэгдсэн байна.
3. Шошгоны таслагчийг солиход хялбар байдаг.
4. Сэлбэг хэрэгслийг солих нь бага бөгөөд хурдан юм.
5. Шошгоныг хурдан шалгаж, шошгыг үрэх хэрэггүй.
6. 1кг халуун хайлмагт 60000-100000 шил хэрэглэж, өртгийг бууруулах боломжтой.
7. Шошгоны материал нь OPP бөгөөд зардлыг 1/3 хэмнэдэг.
8. Машины хүч нь 9 кВт. Тиймээс цахилгааны нөөцийг хэмнээрэй.

Техникийн тодорхойлолт

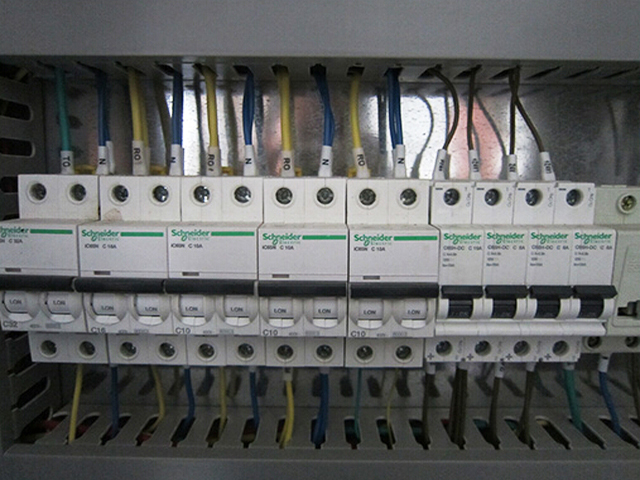

Цахилгаан хэрэгслийн тохиргооны тодорхойлолт:

Суурилуулалт, ашиглалт, засвар үйлчилгээний ажилтнууд энэ машиныг ашиглахаасаа өмнө мэргэшсэн сургалтанд хамрагдсан байх ёстой.

Халуун хайлмал шошголох машин суурилуулахын тулд та юуг дагаж мөрдөх ёстой вэ:

• Машин ирэх үед угсралтын ажилчид машин эвдэрсэн, тухайлбал хүрээний хэв гажилт, чийгэнд өртсөн шүүгээ, эвдэрсэн гэх мэтийг нүдээр шалгах ёстой. Хэрэв тодорхойгүй бол үйлдвэрлэгчтэй холбогдож шалгана уу. Машин гэмтсэн тохиолдолд тээврийн компанид яаралтай мэдэгдэнэ үү.
• Багцыг гадагшлуулахдаа хүрээлэн буй орчныг анхаарна уу
• Сэрээт өргөгч гэх мэт өргөх төхөөрөмжийг ашиглахдаа гулсах, тэнцвэр алдагдах эрсдэлтэй тул болгоомжтой байгаарай.
• Өргөгч болон бусад өргөх төхөөрөмжийг ашиглахаасаа өмнө ажлын ширээний доорх хэсгүүдийг анхааралтай ажиглана уу. Эсвэл та мэргэшсэн ажилчдын удирдлаган дор харьцаж дуусгаж болно.
• Машиныг өргөхөд кабелийг бүү ашигла.
• Суурилуулалтын ажилтнууд машиныг цахилгаан тэжээлд холбохыг хориглоно.

Операторт зориулсан дүрэм

• Машин ажиллуулахдаа транквилизатор, эм, транс төлөвт өртөмтгий согтууруулах ундаа хэрэглэхийг хориглоно.
• Машиныг эхлүүлэхийн өмнө механизм, функц, хяналтын товчлуурууд, төхөөрөмжийн талаар нарийвчилсан ойлголттой байх хэрэгтэй.
• Энэ машиныг бидний зөвшөөрөл, зөвшөөрөлгүйгээр ашиглахыг хориглоно.
• Хэзээ ч сэрэмжлүүлэг эсвэл бусад шинж тэмдгүүдэд анхаарлаа хандуулаарай.
• Газар дээр нь даралтын хэвийн бус байдал үүссэн тохиолдолд машиныг асааж болохгүй.
• Ямар нэг шалтгааны улмаас машин гэнэт ажиллахаа больсон тохиолдолд ажиллуулж болохгүй. Асуудал хаана байгааг шалгахын тулд мэргэшсэн техникчийг бэлтгэ.
• Машин бүрэн зогсохоос өмнө хөдөлж буй хэсгүүдээс хол байлга.
• Машин дээрх хамгаалалтын хаалтыг бүү ав

Засварчдад зориулсан дүрэм

• Эрчим хүчний дор ажлын ширээн дээр засвар үйлчилгээ хийхийг хориглоно.
• Үндсэн таслагчийг онгойлгож, үндсэн хүчийг солих хүртэл та цахилгаан элементүүдэд засвар үйлчилгээ хийхийг зөвшөөрөхгүй.
• Гэмтэх, нүүлгэн шилжүүлэхээс зайлсхийхийн тулд хүрч буй хэсгүүдэд анхаарал тавь.
• Машиныг дангаар нь ажиллуулах үед сайтар шалгана уу. Ажлын ширээн дээр багаж хэрэгслийг үлдээхийг хориглоно.
• Машины аль ч хэсэгт дөл эсвэл алхаар зүсэхийг хориглоно.
• Сэлбэг хэрэгсэл нь эвдэрсэн, засварлаагүй тохиолдолд өөрөө хэмжих, хуурамчаар үйлдэхийг хориглоно. Үйлчлүүлэгч үүнийг худалдагчаас хүсэх ёстой (баталгааны дагуу)

Тайвшруулах замыг шошго

Шошго солих үйл ажиллагаа

Өөрчлөлт хийх тохиолдолд шинэ ороомгийн төгсгөлд хангалттай зай үлдээж, нэг үзүүрийг хуучин дээр нь наа.

Шошгоны байрлалыг шошгоны чиглүүлэгч бултай синхрончлохгүй бол Homing-г дагах шаардлагатай.

Эхлээд машиныг зогсоож,

Хоёрдугаарт, хуучин болон шинэ дугуйнуудын аль алинд нь нэг иж бүрэн шошгыг дунд шугамын дагуу хоёр болгон (нэг шошгоны хоёр үзүүрт байгаа хоёр нүдний тэмдгийн дунд) хайчилж, наа.

Анхаар: Эдгээр хоёр зүссэн шошгон дээрх бүрэн бус хэсгүүдийг бүхэлд нь урлагийн бүтээл болгох ёстой. Соронзон тууз нь жижиг талбайд хоёр шошгоны өмнө хучигдсан байдаг.

Шошго тайлах замын дагуу шошгоны ороомогыг ороосоны дараа хурдан түгжээг чангална уу. Дараа нь "Эхлүүлэх" товчийг ашиглахын оронд гараар машиныг гүйлгэж, нэгдмэл шошготой тохирох савыг соронзон хальсаар арилгана. Эцэст нь зүсэх байрлал зөв эсэхийг шалгана уу, эс тэгвээс оператор хэлсэнчлэн Homing-г ажиллуулах ёстой.

Машиныг ажиллуулахын тулд Start товчийг ашиглана уу.

Үйлдлийн дараалал:

1. Дэлгэцэнд "Homing"-д хүрсний дараа серво мотор ажиллаж зөв зүсэх байрлалыг олох болно (Байрлалыг тэмдэглэнэ үү)
2. Сэрүүлэг байхгүй гэдгийг баталгаажуулна уу
3. Илүүдэл шошгыг аваад дараа нь булны вакуум шошгоны ирмэгийг зөв чиглэлд зүснэ.

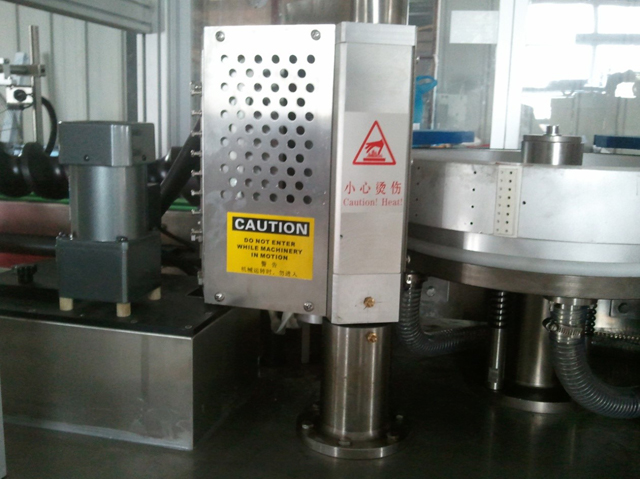

Халуун хайлмал цавуу шошгологч машины тухай тусгай тайлбар

• Халуун хайлуулах машин нь нэг оролт, нэг гаралттай
• Оролтын хоолой нь 4 инч урттай
• Хэвийн температурыг 160℃ гэж тохируулсан
• Зуны улиралд температурыг 150 градусаар тогтооно
• Ихэвчлэн хайлуулахад 40 минут зарцуулдаг боловч янз бүрийн цавуугаар үл хамаарах зүйлүүд байдаг.
• Хайлуулах машинд цавууг цэвэр байлгах шаардлагатай. Хэрвээ хэрчсэн наалдамхай үйрмэгийг үйлдвэрлэлд цаашид ашиглах боломжгүй болно. Үгүй бол тэд хоолойг хааж болно.
• Халуун хайлуулах машин ажиллаж байх үед хүн түлэгдэхээс хол байх ёстой.
• Хайлуулах машин үйлдвэрлэгчийн техникч(үүд) нь энэ машинд засвар үйлчилгээ хийх эрхтэй.

Цэвэрлэгээ, засвар үйлчилгээ

Шошгоны машиныг энгийн механик / цахилгаангүй хүн цэвэрлэхийг зөвшөөрдөг боловч зохих ёсоор сургасан байх ёстой. Машин цэвэрлэх үед анхаарал унтарсан байх ёстой.

Механизм, цахилгааны талаар мэдлэгтэй хүмүүст аюулд өртөх магадлал бага байх нь гарцаагүй.

Бид засвар үйлчилгээг чадварлаг, бэлтгэгдсэн ажилчид хийхийг зөвлөж байна.

Анхаар: Засвар үйлчилгээ нь механизм, цахилгаан, мотор гэх мэт олон хүчин зүйлийг хамардаг.
