Хагас автомат таглаатай шилэн лонхтой савыг вакуум таглах машин

• VK-SVC Шилэн вакуум таглах машин
• Цахилгаан хангамж: AC220V/50-60Hz
• Хязгаарлалтын хурд: 1200-1500bph
• Эрчим хүч: ≤1.3KW (вакуум насос орно)
• Малгайны диаметр: Φ30-Φ85мм, Φ85-Φ110мм
• Лонхны өндөр: 50-180мм, 120-250мм
• Лонхны диаметр: Φ30-Φ80мм Φ80-Φ150мм
• Хязгаарлагдмал вакуум зэрэг: -0.08Mpa
• Хамгаалалтын эргэлт: 5-25 НМ
• Агаарын хэрэглээ: 0.5м3/0.7Мпа
• Машины хэмжээ: 750*700*1350мм
• Жин: 157 кг

Видео үзэх

Энэхүү цуврал таглах машин нь олон жилийн үйлдвэрлэлийн туршлагатай, бид өөрсдөө судалж, үйлдвэрлэсэн, дотоодын анхны бүтээл бөгөөд вакуум насос ашиглан вакуум соруулах боломжтой, өндөр вакуум зэрэгтэй, таглах момент, вакуум түвшинг олон төрлийн төхөөрөмжид нийцүүлэн тохируулах боломжтой. таглах зориулалттай өөр өөр хэлбэр, хэмжээтэй лонх, хүчтэй нийцтэй, тохируулахад хялбар.

Үндсэн пневматик болон цахилгаан эд ангиуд нь дэлхийн алдартай брэндүүд, тогтвортой, найдвартай ажиллагаатай.

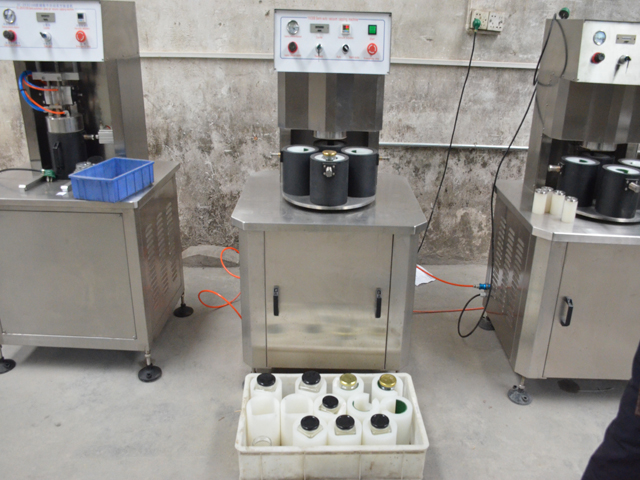

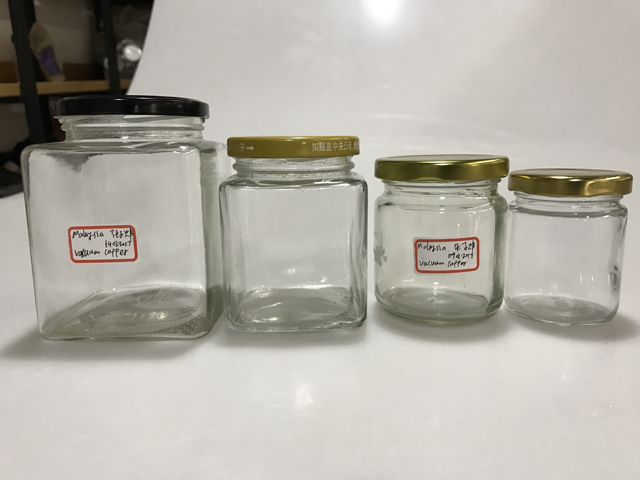

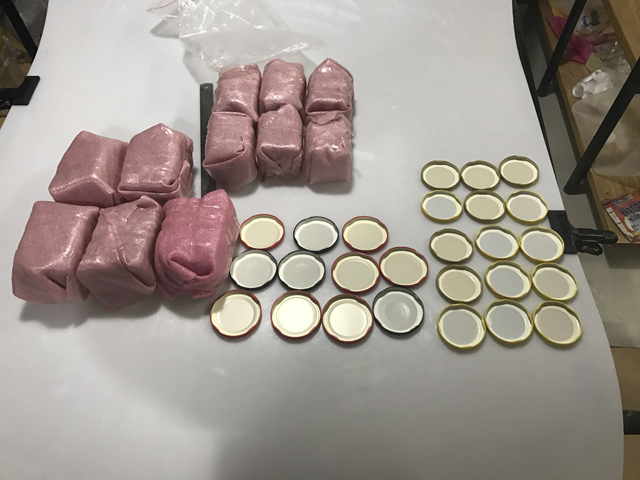

Хүнс, лаазалсан хоол, ундаа, амтлагч, эрүүл мэндийн бүтээгдэхүүн болон бусад үйлдвэрүүдэд цагаан тугалгатай таглаатай шилэн саванд өргөн хэрэглэгддэг.

Хажуу талаас нь чангалахын оронд шураг таглаа нь таглааг нь чанга барьж, дээрээс нь лонх руу эргүүлэх тэнхлэгтэй тул тагны эргэлтийг хянахын тулд шүүрч авах механизмыг маш нарийн тохируулж болно.

Чак таглах машиныг нэг толгойноос олон толгойтой өндөр хурдны машин хүртэл авах боломжтой. Чак таглах машины том давуу тал нь өндөр хурдтай ажиллахад зориулагдсан өргөтгөх боломжтой бөгөөд мэдээжийн хэрэг тагийг нарийн эргүүлэх чадвар юм.

Чак тагны сул тал нь лонхны хэмжээ болгонд эд ангиудыг өөрчлөх шаардлагатай байдаг бөгөөд тагны хэмжээ өөрчлөгдвөл бүх гангуудыг өөрчлөх шаардлагатай байдаг (Ангилах, таглааг зөөвөрлөхөд эд ангиудыг солих шаардлагатай байж болзошгүйг дурдахгүй).

Чак таглах машиныг авч үзэхдээ лонх солих хэсгүүд нь янз бүрийн таглааг солиход харьцангуй хямд байдаг тул шугам дээрх бүх лонхонд ижил тагийг ашиглах талаар нухацтай авч үзэх хэрэгтэй.

Техникийн үндсэн параметр:

Загвар: VK-SVC

Цахилгаан хангамж: AC220V/50-60Hz

Хязгаарлалтын хурд: 1200-1500bph

Эрчим хүч: ≤1.3KW (вакуум насос орно)

Малгайны диаметр: Φ30-Φ85мм, Φ85-Φ110мм

Лонхны өндөр: 50-180мм, 120-250мм

Лонхны диаметр: Φ30-Φ80мм Φ80-Φ150мм

Хязгаарлагдмал вакуум зэрэг: -0.08Mpa

Хамгаалалтын эргэлт: 5-25N.M

Агаарын хэрэглээ: 0.5м3/0.7Мпа

Машиныг үйлчлүүлэгчдээс илгээсэн бодит лонхтой / шилний дээжийн дагуу тохируулах ёстой.

Үйлдлийн заавар:

A. Бүтэц ба ажиллах зарчим

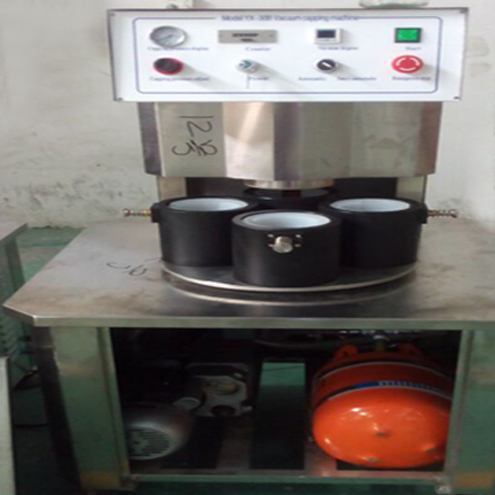

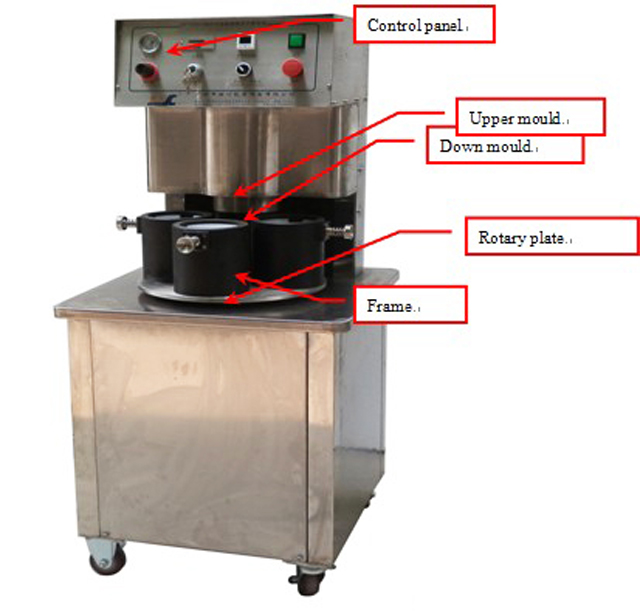

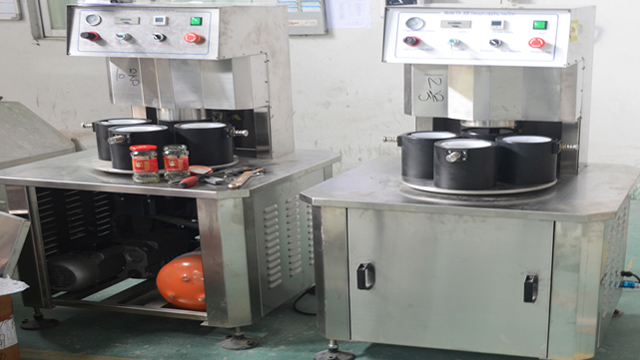

Зураг 1 Вакуум таглах машин

Ажлын зарчим ба чиг үүрэг

Энэхүү машин нь машины хүрээ, хэвний дээд хэв, эргэдэг байрлалын систем, таглах бүтэц, вакуум систем, цахилгаан ба даралтын хяналтын системээс бүрдэнэ. Хийх хэлбэр: малгайтай шилийг доош хэвэнд хийж, дараа нь доош хэвийг таглах толгойн төв хүртэл гараар хийнэ. Дараа нь машин вакуумаар автоматаар таглах болно.

Энэ машин нь дараах функцуудыг гүйцэтгэдэг.

1. Та доош хэвийг таглах толгойн төвд байрлуулахад машин автоматаар вакуумаар таглах болно;

2. Хамгийн бага вакуум багц функц: хэрэв машин өмнө нь тохируулсан вакуум зэрэгт хүрч чадахгүй бол дараагийн процедурт машин ажиллахгүй;

3. Хамгаалах моментийн функц: таглах толгойг агаарын цилиндрээр хөдөлгөж, даралтаар тохируулах боломжтой;

Үндсэн бүтэц ба бүрэлдэхүүн хэсгүүд:

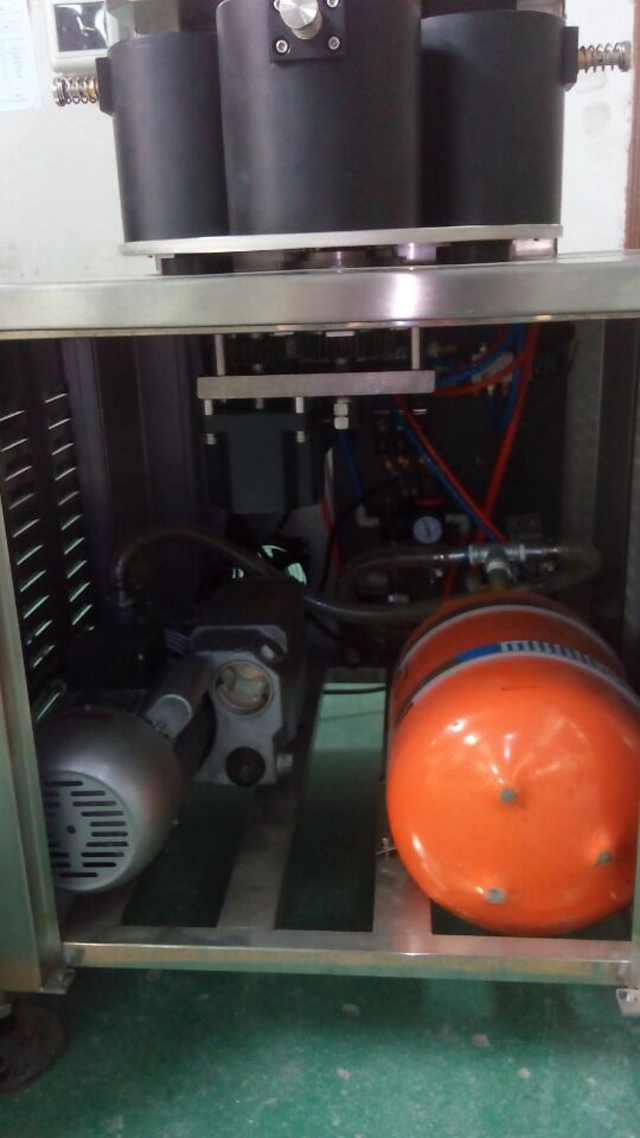

Вакуум насос ба вакуум сав:

Вакуум насос, вакуум савыг вакуум функцийг хангахын тулд ашигладаг, вакуум насос нь вакуум тостой байх ёстой, дотор нь вакуум тосны тал нь хэвийн байна. Хэрэв дотор нь вакуум тос байхгүй бол машиныг ашиглахыг хориглоно.

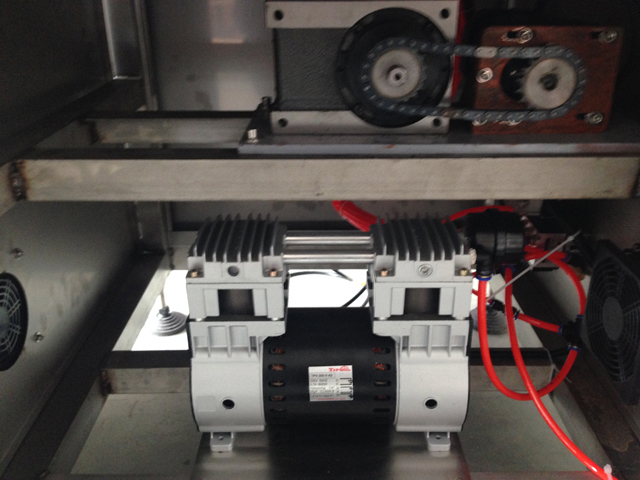

Зураг 2 Вакуум сав ба вакуум насос

Дээрх зургийн дагуу вакуум насос болон вакуум савыг холбож, тэжээл өгнө

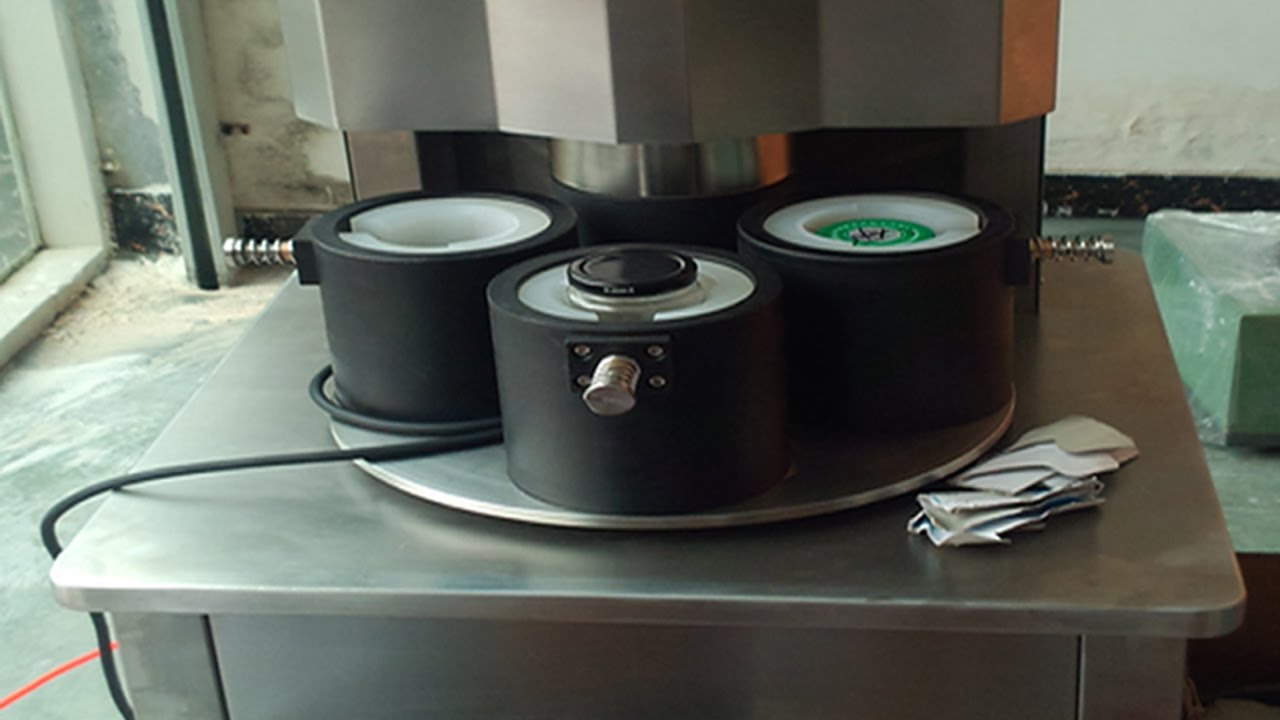

Эргэдэг хавтангийн бүтэц

Зураг 3

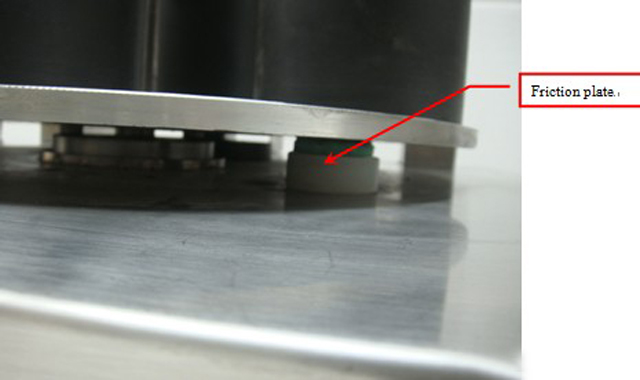

Энэхүү эргэдэг хавтан нь 4 алхамаар хөдөлдөг. Эргэдэг хавтан нь тогтвортой хөдөлж байхын тулд энэ эргэдэг хавтан нь тогтвортой хөдөлгөөнийг хангахын тулд эсэргүүцэх 3 үрэлтийн хавтанг ашигладаг. Ажиллаж байхдаа машиныг цэвэр байлгах ёстой бөгөөд үрэлтийн хавтан нь аажмаар элэгдэж, тогтмол шалгаж, байнга солигдоно.

Зураг 4

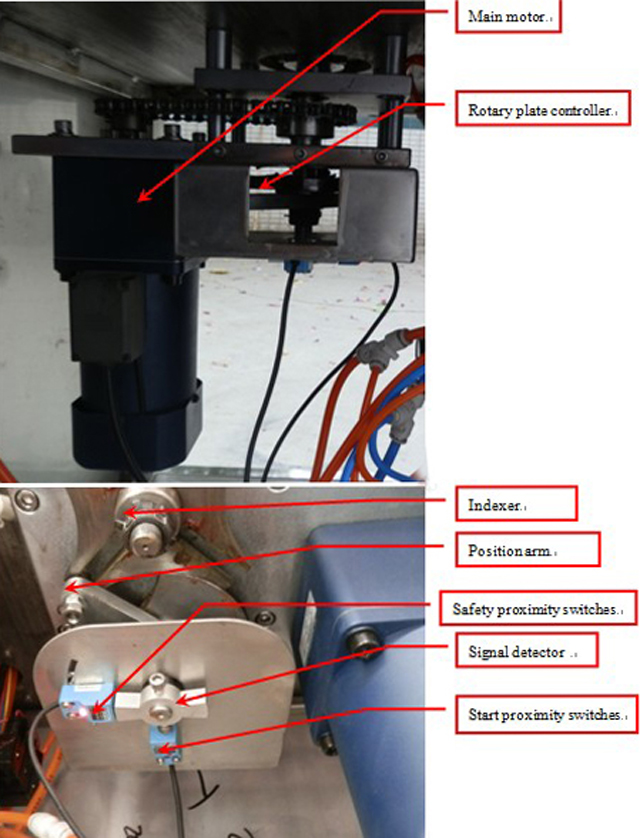

Эргэдэг хавтан нь үндсэн мотороор хөдөлж, дохио мэдрэгч нь эхлэх ойрын унтраалга руу шилжиж, дохио авах үед (дохио мэдрэгч ба ойрын унтраалга нь ойролцоогоор 2-3 мм), дээд хэв нь таглах руу шилжиж, таглах үед мотор ажиллаж байна. , дохио мэдрэгч аюулгүйн ойрын унтраалга руу шилжиж дохио авах үед мотор ажиллахаа болино.

Зураг 5

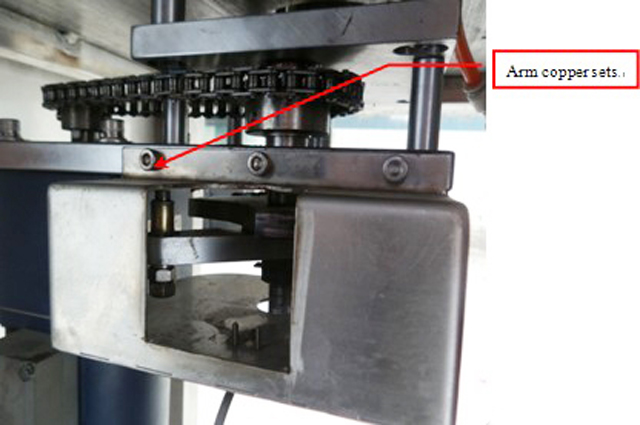

Зэс гарны иж бүрдэл нь ажиллах явцад элэгдэж, байнга тос түрхэж, эвдэрсэн үед солих ёстой. Өөрчлөлтийн үед та 5-р зургийг харж болно

Хамгаалалтын бүтэц

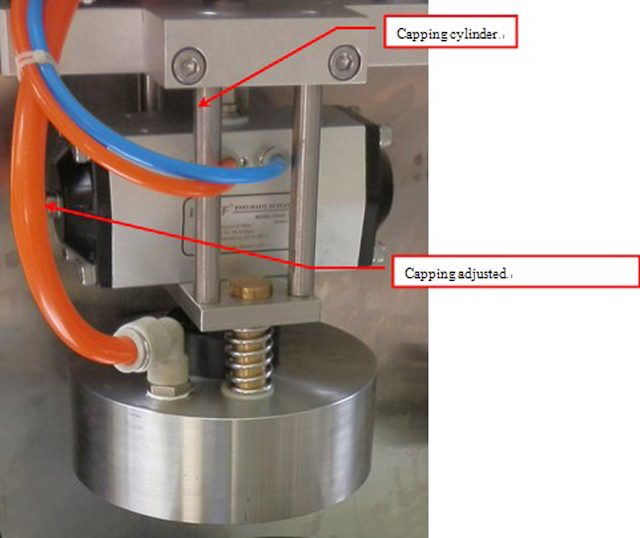

таглаатай толгой

Битүүмжлэх толгойг цилиндрээр хөдөлгөж, дээш доошлуулж, таглах толгойг таглах хүртэл буулгаж, өмнө нь тохируулсан вакуум зэрэгт хүрэх үед таглах толгой дараагийн процедурт шилжинэ. Хязгаарлах моментийг хяналтын самбар дээрх даралтын товчийг дарж тохируулж болно (Хяналтын самбараас харж болно)

Толгойн доторх улаан резин нь амархан элэгддэг тул байнга шалгаж, солих шаардлагатай байдаг. Тагийг нь таглах үед таглааны толгой нь таглааг нь чангалах ёстой бөгөөд та янз бүрийн өндөрт хүрэхийн тулд доош хэвэнд ямар нэгэн зүйл хийж болно. Гэхдээ өндөр нь хэт их байж болохгүй, эсвэл хэт өндөр байвал вакуум функцэд хүрч чадахгүй, гэхдээ энэ нь хангалттай өндөр биш бол таглах боломжгүй. Ихэвчлэн доош хэвний таг ба дээд хэсгийн зай нь 16мм-19мм байна.

Лонхыг дарах төхөөрөмж

Зураг 7

Лонхыг товших төхөөрөмж нь лонхыг таглах үед лонхыг засахад зориулагдсан бөгөөд эргэлдэх хавтанг байрлуулах үед лонхыг товших цилиндр хөдөлж, таглааг сайн баталгаажуулна.

Техникийн үндсэн параметр:

Хэмжээ: 600(L)×600(W)×1350(H)

Жин: ойролцоогоор 110㎏

Цахилгаан хангамж: AC220V 50～60Hz

Эрчим хүч: ≦150W (вакуум насосгүй)

Агаарын даралт: 0.5～0.8 МПа

Агаарын хэрэглээ: ≤0.2м3/мин

Хурд: ойролцоогоор 25 шил／мин

Хамгаалалтын диаметр: тохируулсан

Лонхны хэмжээ: тохируулсан

Суурилуулалт

1. Машин нь цэвэр, аюулгүй газар байх ёстой;

2. Яаралтай зогсоол байгаа эсэхийг шалгаарай (зураг 5);

3. Шалгах эрчим хүчээр хангах;

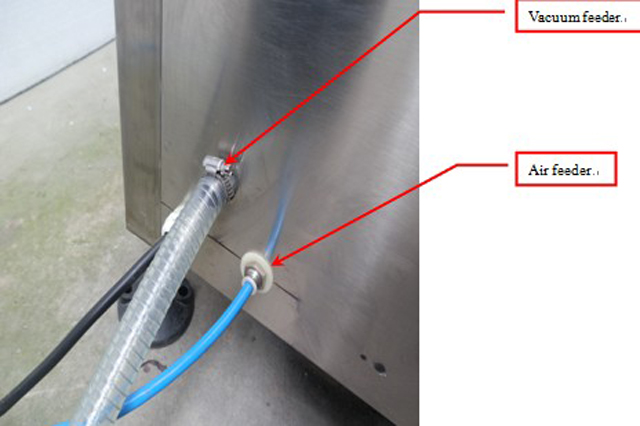

4. Хий дамжуулах хоолой бүхий машиныг тос, ус тусгаарлагчтай холбож, агаарын даралтыг 0.6Mpa болгон тохируулна;

5. Вакуум савыг машинд холбоно. Хий гоожиж байгаа эсэхийг шалгаарай.

Зураг 8

Хяналтын самбарын ажиллагаа

Зураг

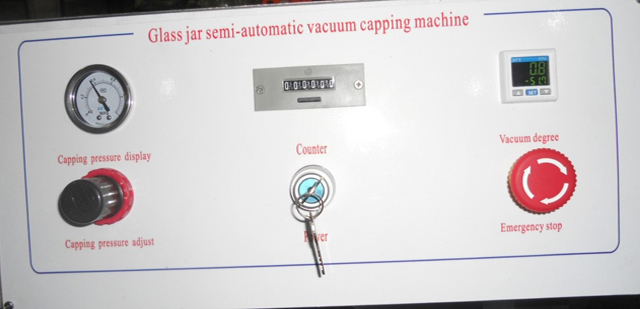

Хяналтын самбар нь даралтын битүүмжлэл, даралтын тохируулга, тоолуур, цахилгаан унтраалга, вакуум тохируулга, яаралтай зогсоох зэргээс бүрдэнэ.

1. Хаалтын даралтын тохируулга нь цагийн зүүний дагуу байх үед даралт ихсэх, таглах момент нь илүү хүчтэй, цагийн зүүний эсрэг байх үед даралт багасах үед таглах моментыг тохируулахад ашиглаж болно;

2. Яаралтай зогсолт, ямар нэг онцгой байдлын үед яаралтай зогсоох унтраалга дарж, дараа нь машин аюулгүй байдалд байх болно;

3. Тоолуур нь таны хэдэн шил үйлдвэрлэсэнийг тоолох бөгөөд дахин тохируулах товчийг дарвал тоолуур тэг болно;

4. Хэрэв вакуум зэргийг тохируулах шаардлагатай бол вакуум тохируулсан хүснэгтийн "M" товчлуурыг дарахад "St1" гарч ирнэ, "︽""︾" дээр дарж тохируулна уу.

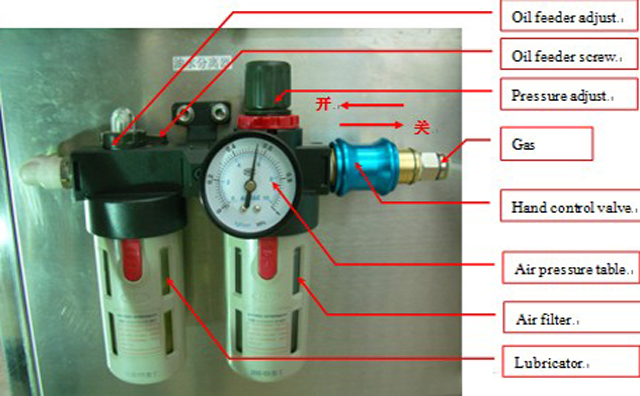

Газрын тос, ус тусгаарлагч, даралт, тохируулга (Зураг 10)

Зураг 10

Газрын тос, ус тусгаарлагч нь гар хяналтын хавхлага, даралт тохируулагч, агаарын даралтын хүснэгт, газрын тосны тохируулга, агаар шүүгч, тосолгооны материалаас бүрдэнэ;

Гар хяналтын хавхлага нь машины бүх агаарын хангамжийг асаах, унтраах явдал юм;

Даралт тохируулга нь машинд даралтыг хангах, цагийн зүүний дагуу даралт ихсэх, цагийн зүүний эсрэг байх үед даралт буурах;

Агаарын даралтын хүснэгт нь машины ажлын даралтыг харуулах явдал юм;

Газрын тосны тохируулга нь машинд тос нийлүүлэх, цагийн зүүний дагуу байх үед тос багасч, цагийн зүүний эсрэг байвал тос нэмэгддэг.

Агаар шүүгч нь шахалтын агаарын усыг зайлуулах зориулалттай бөгөөд тос, ус тусгаарлагчийн даралт тэг байх үед агаар шүүгч усыг автоматаар зайлуулна.

Тосолгооны материал нь машинд тос өгөх бөгөөд эхлээд агаарын хангамжийг хааж, тосолгооны материалд 2-3 сар орчим тос хийнэ.

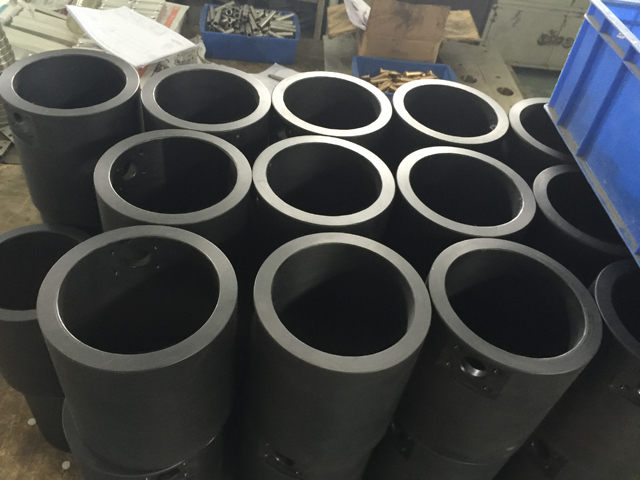

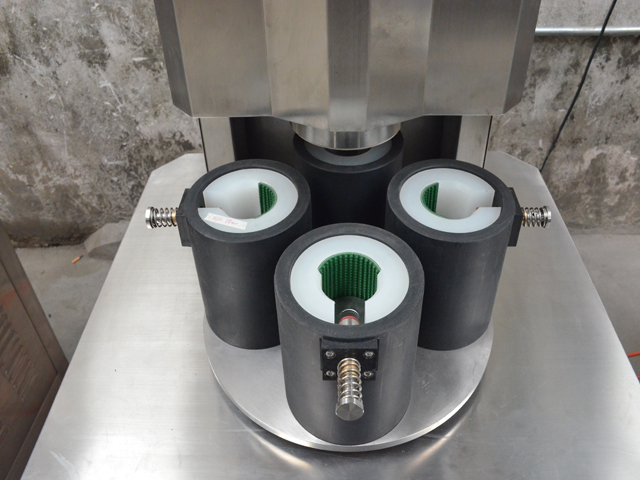

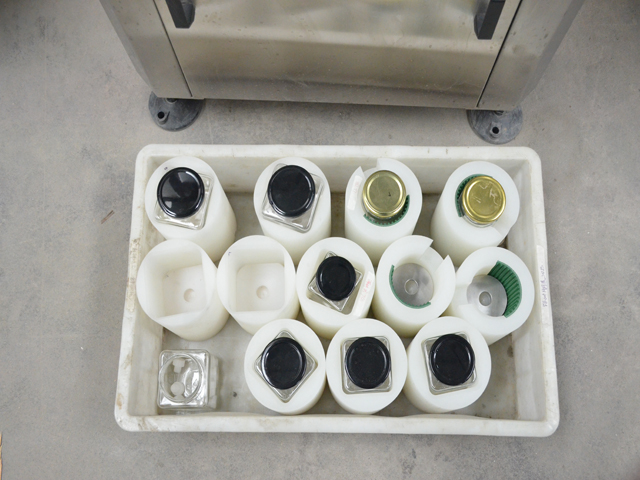

Янз бүрийн хэмжээтэй лонхтой / лонхтой тохирох хөгцний сэлбэг хэрэгсэл
