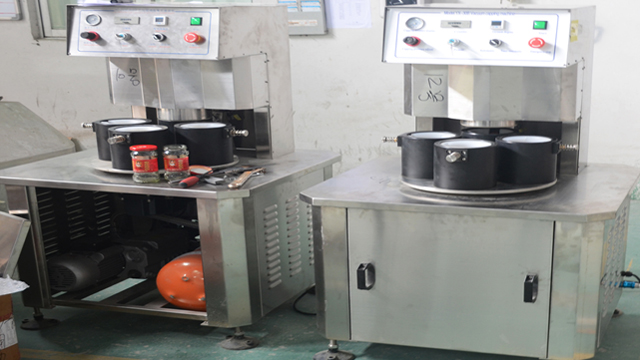

Хагас автомат вакуум шилэн лонхтой металл таглааг хаах машин

• Загвар: VK-SVC Вакуум таглах машин
• Цахилгаан хангамж: AC220V/50-60Hz
• Хязгаарлалтын хурд: 1200-1500bph
• Эрчим хүч: ≤1.3KW (вакуум насос орно)
• Малгайны диаметр: Φ30-Φ85мм, Φ85-Φ110мм
• Лонхны өндөр: 50-180мм, 120-250мм
• Лонхны диаметр: Φ30-Φ80мм, Φ80-Φ150мм
• Хязгаарлагдмал вакуум зэрэг: -0.08Mpa
• Хамгаалалтын эргэлт: 5-25N.M
• Агаарын хэрэглээ: 0.5м3/0.7Мпа

Видео үзэх

Энэхүү цуврал таглах машиныг олон жилийн үйлдвэрлэлийн туршлагатай бид өөрсдөө судалж, үйлдвэрлэдэг; Энэ нь дотоодын анхны бүтээл бөгөөд вакуум насос ашиглан тоос соруулах боломжтой, өндөр вакуум зэрэгтэй, таглах момент болон вакуум түвшинг хүссэнээр тохируулж, таглах янз бүрийн хэлбэр, хэмжээтэй лонхтой, сайн нийцтэй, тохируулахад хялбар байдаг.

Үндсэн пневматик болон цахилгаан эд ангиуд нь дэлхийн алдартай брэндүүд, тогтвортой, найдвартай ажиллагаатай.

Хүнс, лаазалсан хоол, ундаа, амтлагч, эрүүл мэндийн бүтээгдэхүүн болон бусад үйлдвэрүүдэд цагаан тугалгатай таглаатай шилэн саванд өргөн хэрэглэгддэг.

Техникийн параметр

• Загвар: VK-SVC Вакуум таглах машин
• Цахилгаан хангамж: AC220V/50-60Hz
• Хязгаарлалтын хурд: 1200-1500bph
• Эрчим хүч: ≤1.3KW (вакуум насос орно)
• Малгайны диаметр: Φ30-Φ85мм, Φ85-Φ110мм
• Лонхны өндөр: 50-180мм, 120-250мм
• Лонхны диаметр: Φ30-Φ80мм, Φ80-Φ150мм
• Хязгаарлагдмал вакуум зэрэг: -0.08Mpa
• Хамгаалалтын эргэлт: 5-25N.M
• Агаарын хэрэглээ: 0.5м3/0.7Мпа

Хагас автомат вакуум таглах машиныг ажиллуулах заавар

Бүтэц ба ажлын зарчим

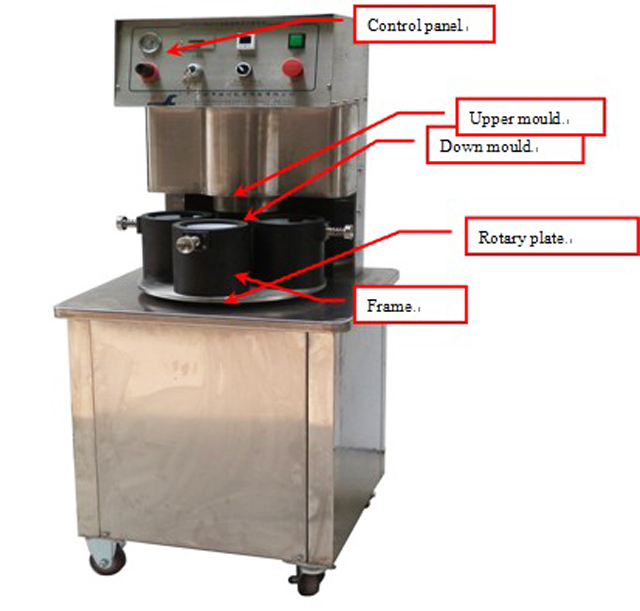

Зураг 1: Вакуум таглах машин

Ажлын зарчим ба чиг үүрэг

Энэхүү машин нь машины хүрээ, хэвний дээд хэв, эргэдэг байрлалын систем, таглах бүтэц, вакуум систем, цахилгаан ба даралтын хяналтын системээс бүрдэнэ.

Хийх хэлбэр: малгайтай шилийг доош хэвэнд хийж, дараа нь доош хэвийг таглах толгойны төв хүртэл гараар хийнэ. Дараа нь машин автоматаар вакуумаар таглана.

Энэ машин нь дараах функцуудыг гүйцэтгэдэг.

Та доош хэвийг таглах толгойн төв рүү тавихад машин автоматаар вакуумаар таглах болно;

Хамгийн бага вакуум тохируулгын функц: хэрэв машин өмнө нь тохируулсан вакуум зэрэгт хүрч чадахгүй бол машин дараагийн процедурт ажиллахгүй;

Хамгаалах моментийн функц: Тагийг нь агаарын цилиндрээр хөдөлгөж, даралтаар тохируулж болно;

Үндсэн бүтэц ба бүрэлдэхүүн хэсгүүд:

Вакуум насос ба вакуум сав:

Вакуум насос, вакуум савыг вакуум функцийг хангахын тулд ашигладаг, вакуум насос нь вакуум тостой байх ёстой, дотор нь вакуум тосны тал нь хэвийн байна. Хэрэв дотор нь вакуум тос байхгүй бол машиныг ашиглахыг хориглоно

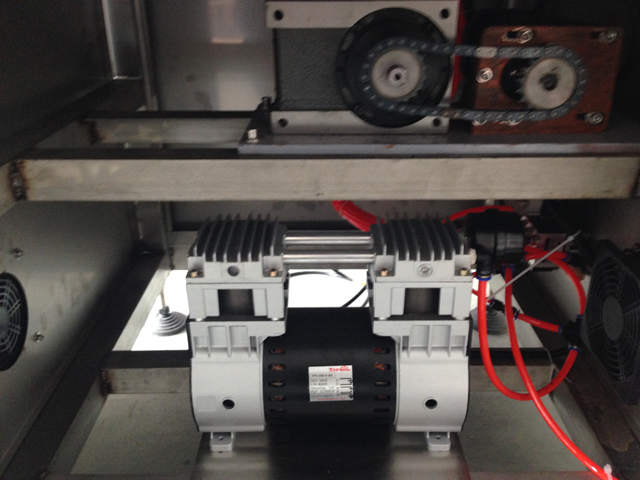

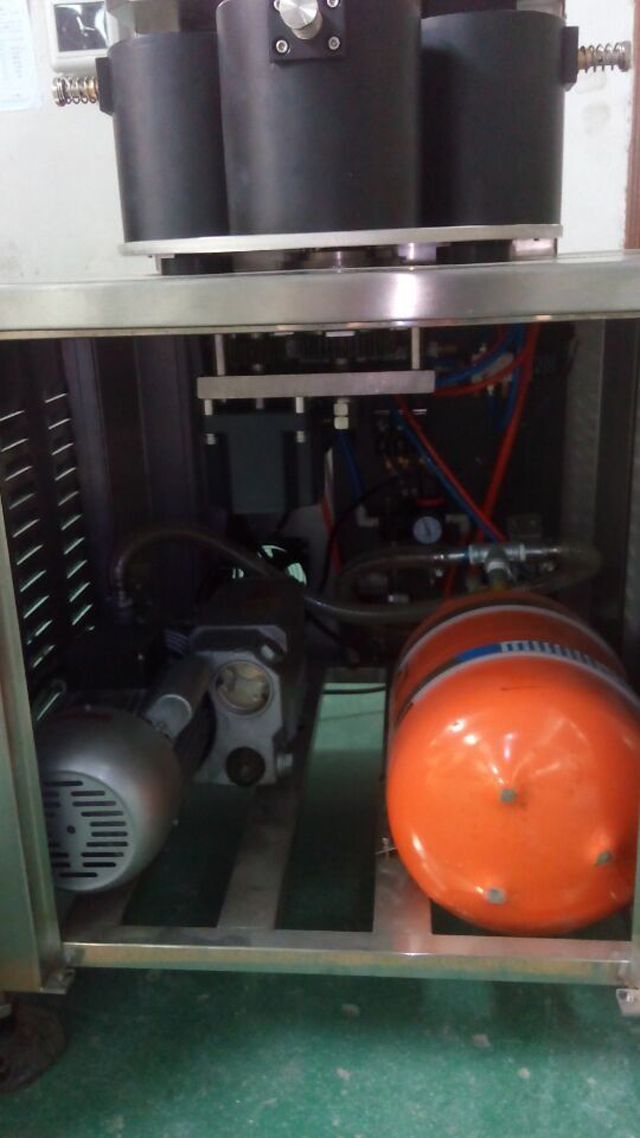

Зураг 2 Вакуум сав ба вакуум насос

Дээрх зургийн дагуу вакуум насос болон вакуум савыг холбож, тэжээл өгнө

Эргэдэг хавтангийн бүтэц

Зураг 3

Энэ эргэдэг хавтан нь 4 алхамаар хөдөлдөг

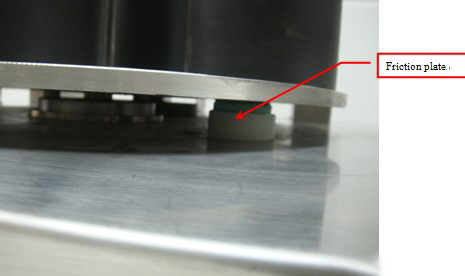

Эргэдэг хавтан тогтвортой хөдөлж байхын тулд энэ эргэдэг хавтан нь тогтвортой хөдөлгөөнийг хангахын тулд эсэргүүцэх 3 үрэлтийн хавтанг ашигладаг. Ажиллаж байхдаа машиныг цэвэр байлгах ёстой бөгөөд үрэлтийн хавтан нь аажмаар элэгдэж, тогтмол шалгаж, байнга солигддог.

Зураг 4

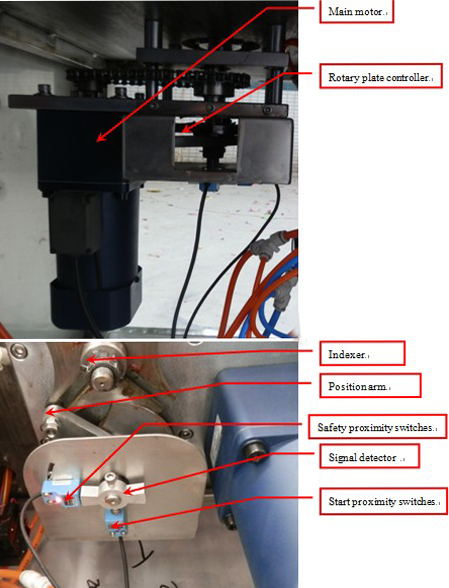

Эргэдэг хавтан нь үндсэн мотороор хөдөлж, дохио мэдрэгч нь эхлэх ойрын унтраалга руу шилжиж, дохио авах үед (дохио мэдрэгч ба ойрын унтраалга нь ойролцоогоор 2-3 мм), дээд хэв нь таглах руу шилжиж, таглах үед мотор ажиллаж байна. , дохио мэдрэгч аюулгүйн ойрын унтраалга руу шилжиж дохио авах үед мотор ажиллахаа болино.

Зураг 5

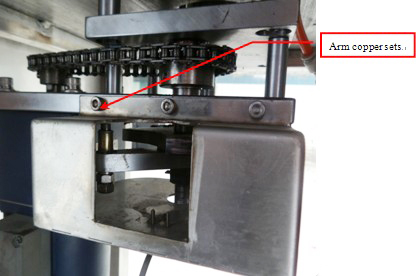

Зэс гарны иж бүрдэл нь ажиллах явцад элэгдэж, байнга тос түрхэж, эвдэрсэн үед солих ёстой. Өөрчлөлтийн үед та 5-р зургийг харж болно

Хамгаалалтын бүтэц

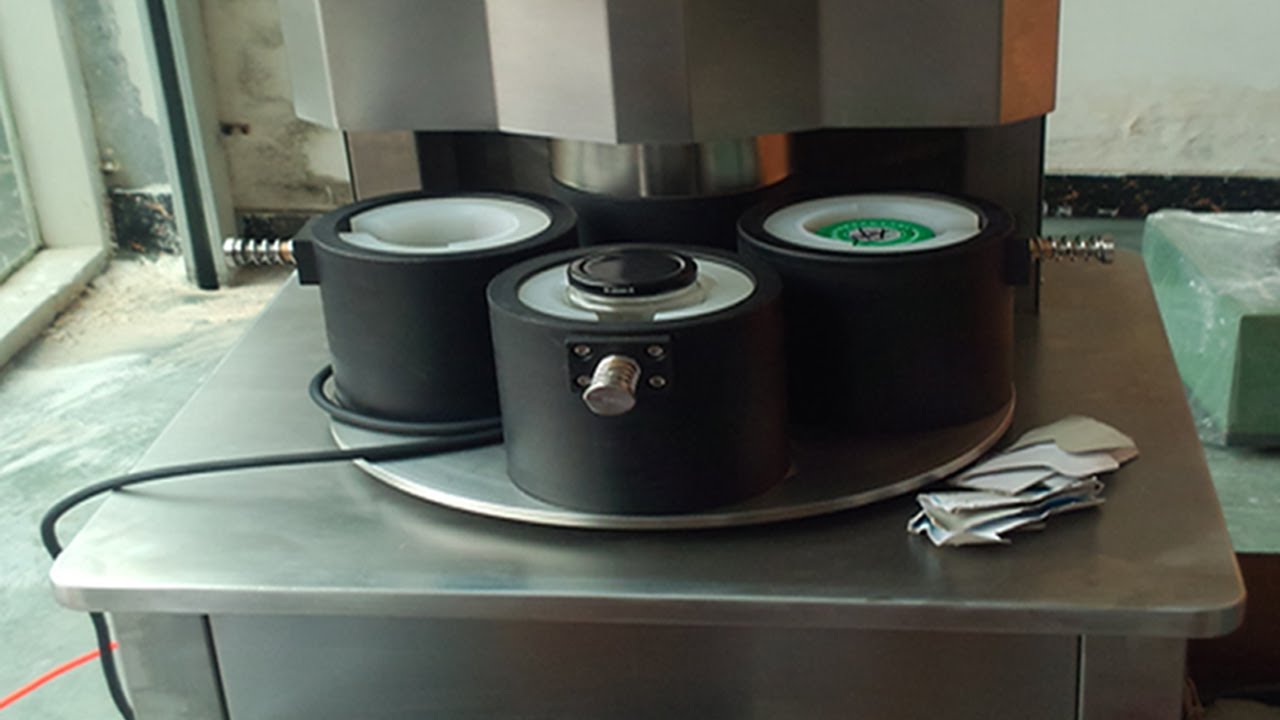

Толгойг нь таглах

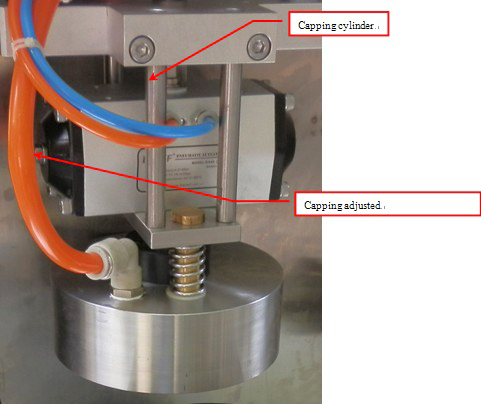

Битүүмжлэх толгойг цилиндрээр хөдөлгөж, дээш доошлуулж, таглах толгойг таглах хүртэл буулгаж, өмнө нь тохируулсан вакуум зэрэгт хүрэх үед таглах толгой дараагийн процедурт шилжинэ. Хязгаарлах моментийг хяналтын самбар дээрх даралтын товчийг дарж тохируулж болно (Хяналтын самбараас харж болно)

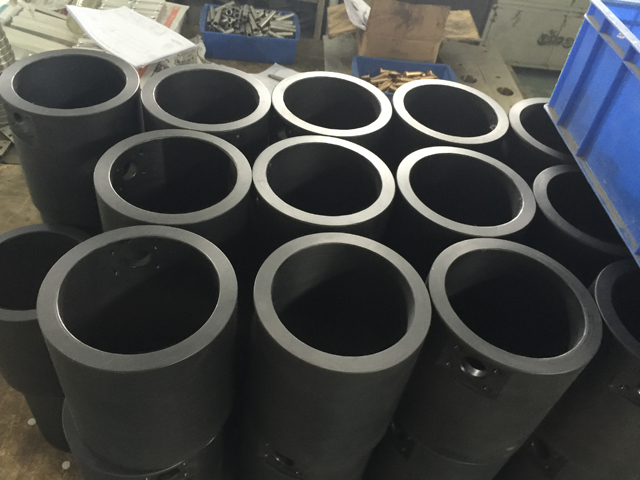

Толгойн доторх улаан резин нь амархан элэгддэг тул байнга шалгаж, солих шаардлагатай байдаг. Тагийг нь таглах үед таглааны толгой нь таглааг нь чангалах ёстой бөгөөд та янз бүрийн өндөрт хүрэхийн тулд доош хэвэнд ямар нэгэн зүйл хийж болно. Гэхдээ өндөр нь хэт их байж болохгүй, эсвэл хэт өндөр байвал вакуум функцэд хүрч чадахгүй, гэхдээ энэ нь хангалттай өндөр биш бол таглах боломжгүй. Ихэвчлэн доош хэвний таг ба дээд хэсгийн зай нь 16мм-19мм байна

Лонх товших төхөөрөмж

Зураг 7

Лонхыг товших төхөөрөмж нь лонхыг таглах үед лонхыг засахад зориулагдсан бөгөөд эргэлдэх хавтанг байрлуулах үед лонхыг товших цилиндр хөдөлж, таглааг сайн баталгаажуулна.

Суурилуулалт

1. Машин нь цэвэр, аюулгүй газар байх ёстой

2. Яаралтай зогсоол байгаа эсэхийг шалгаарай (зураг 5)

3. Шалгах эрчим хүчээр хангах

4. Хий дамжуулах хоолойтой машиныг тос, ус тусгаарлагчтай холбож, агаарын даралтыг 0.6Mpa болгон тохируулна.

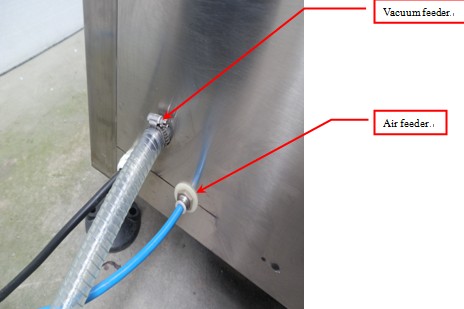

5. Вакуум савыг машинд холбоно. Хий гоожиж байгаа эсэхийг шалгаарай.

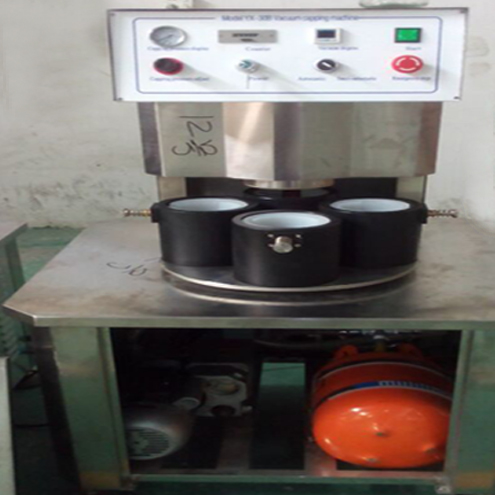

Зураг 8

Хяналтын самбарын ажиллагаа

Зураг

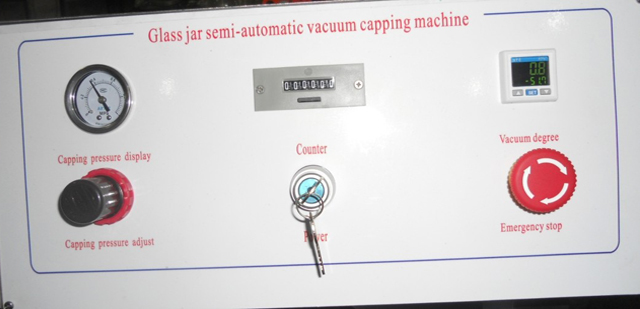

Хяналтын самбар нь даралтын битүүмжлэл, даралтын тохируулга, тоолуур, цахилгаан унтраалга, вакуум тохируулга, яаралтай зогсоох зэргээс бүрдэнэ.

1. Хаалтын даралтын тохируулга нь цагийн зүүний дагуу байх үед даралт ихсэх, таглах момент илүү хүчтэй, цагийн зүүний эсрэг үед даралт буурч, таглах эргүүлэх моментийг тохируулахад ашиглаж болно.
2. Яаралтай зогсолт, ямар нэг онцгой байдлын үед яаралтай зогсоох унтраалгыг дарж, дараа нь машин аюулгүй байдалд орно
3. Тоолуур нь таны хэдэн шил үйлдвэрлэсэнийг тоолох бөгөөд хэрэв та дахин тохируулах товчийг дарвал тоолуур тэг болно.
4. Хэрэв вакуум зэргийг тохируулах шаардлагатай бол вакуум тохируулсан хүснэгтийн "M" товчийг дарахад "St1" гарч ирнэ, "︽""︾" дээр дарж тохируулна уу.

Газрын тос, ус тусгаарлагч ба даралт, тохируулга (Зураг 10)

Зураг 10

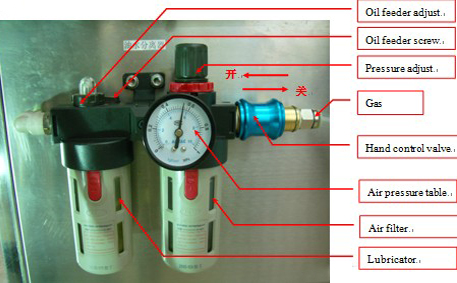

Газрын тос, ус тусгаарлагч нь гар хяналтын хавхлага, даралт тохируулагч, агаарын даралтын хүснэгт, газрын тосны тохируулга, агаар шүүгч, тосолгооны материалаас бүрдэнэ;

Гар хяналтын хавхлага нь машины бүх агаарын хангамжийг асаах, унтраах явдал юм;

Даралт тохируулга нь машинд даралтыг хангах, цагийн зүүний дагуу даралт ихсэх, цагийн зүүний эсрэг байх үед даралт буурах;

Агаарын даралтын хүснэгт нь машины ажлын даралтыг харуулах явдал юм;

Газрын тосны тохируулга нь машинд тос нийлүүлэх, цагийн зүүний дагуу байх үед тос багасч, цагийн зүүний эсрэг байвал тос нэмэгддэг;

Агаарын шүүлтүүр нь шахалтын агаарын усыг зайлуулах зорилготой бөгөөд тос, ус тусгаарлагчийн даралт тэг байх үед агаар шүүгч усыг автоматаар зайлуулах болно;

Тосолгооны материал нь машинд тос өгөх бөгөөд эхлээд агаарын хангамжийг хааж, тосолгооны материалд 2-3 сар орчим тос хийнэ.

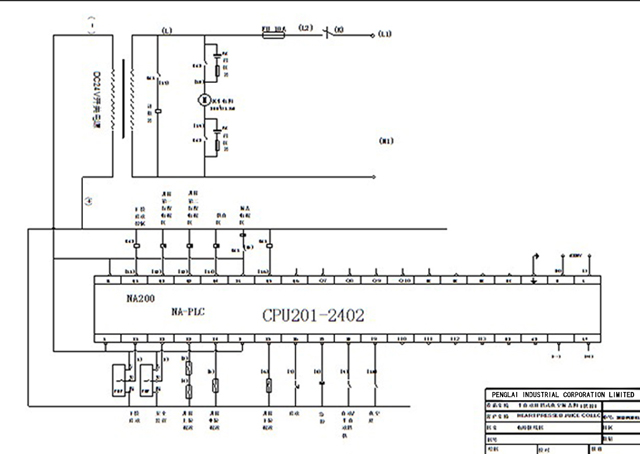

Вакуум таглах машины цахилгаан зураг
