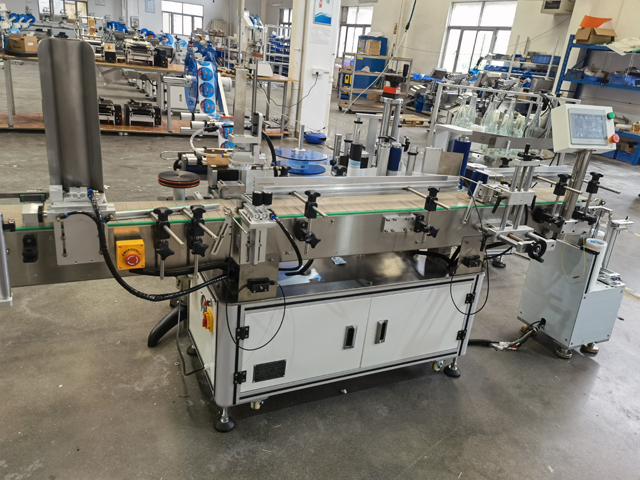

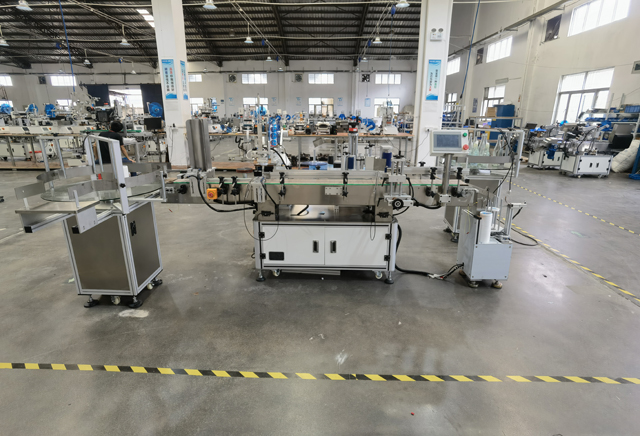

Автомат лонх ба таг хоёр толгойтой наалт шошголох машин

Хоёр толгойтой шошгологч машин нь доор өгөгдсөн шаардлагыг хангасан таг, лонхтой сав баглаа боодолд зориулагдсан.

Машины хэрэглээ

1. Бүрхүүлийг тусгайлан хавсаргана (урд талын доод таглааны систем шаардлагатай, хойд талын бүрээс нь хонхойсон, баруун талын зургийг харна уу)

2. Дугуй лонхны дээд шошгоны лонхны биеийн шошго (шаардлага А. Лонхны лонхыг хаах тойруулга Б. Лонхны диаметр 30мм-160мм-т дасан зохицохын тулд машиныг томруулах шаардлагатай)

3. Дугуй шилэнд тусгайлан түрхэнэ.

4. Машиныг кодлох машинаар тоноглох шаардлагатай

5. Хэрэглэгчийн лифтний хэмжээ 1.75*1.1м бөгөөд лифтэнд ороход зааварчилгаа өгөхийн тулд буулгах шаардлагатай.

Машины үндсэн параметрүүд

• Шошгоны нарийвчлал: ±1мм (Бүтээгдэхүүн болон шошгоны алдааг оруулаагүй болно) ба тохируулгын түвшин нь шошгоны нарийвчлалд нөлөөлнө.
• Шошгоны хурд: 20～45 ширхэг/мин (бүтээгдэхүүний шошгоны хэмжээстэй холбоотой).
• Холбогдох бүтээгдэхүүн: үйлчлүүлэгчийн өгсөн сав.
• Холбогдох шошго: үйлчлүүлэгчийн өгсөн өнхрүүлсэн шошго.
• Машины хэмжээ: 2250 × 1310 × 1520 мм (урт × өргөн × өндөр).
• Холбогдох хүч: 220ACV 50/60HZ.
• Жин: 350 кг

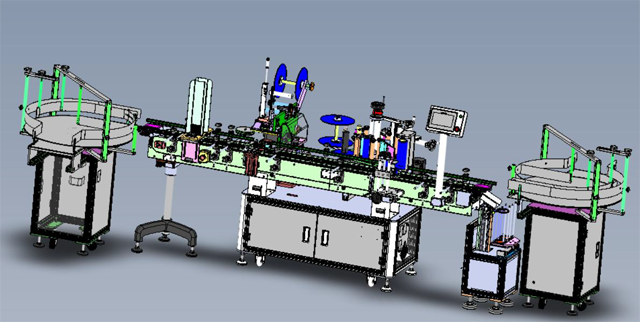

Шошгоны машин гэж юу вэ:

Шошгологч машин нь электрон бараа, тавилга, ундаа, өдөр тутмын химийн бодис, хоол хүнс, эм, эм зэрэг төрөл бүрийн салбарт өргөн хэрэглэгддэг, өөрөө наалддаг цаасан шошго эсвэл бусад тохиромжтой материалыг бүтээгдэхүүн эсвэл тогтоосон багцад бэхлэх төхөөрөмж юм. нефть химийн гэх мэт.

Бүтээгдэхүүний сав баглаа боодлын сав, хайрцагны шошго. Автомат шошголох машины тоног төхөөрөмж нь янз бүрийн салбарт чухал үүрэг гүйцэтгэдэг. Машины өөрийн бүтэц нь төгс бөгөөд зэвэрдэггүй ган материал нь тоног төхөөрөмжийг чийглэх, зэврэхээс урьдчилан сэргийлэх, хадгалахад хялбар болгодог.

Шошгоны машины зарчим нь тухайн зүйлийг конвейер дээр тогтмол хурдтайгаар шошголох ажлын станц руу нийлүүлдэг. Механик бэхэлгээ нь эд зүйлсийг тодорхой зайд тусгаарлаж, туузан дамжуулагчийн чиглэлд түлхэж өгдөг.

Энэ нь жолооны хүрд, шошгоны дугуй, ороомогтой. Хөтөч дугуй нь шошгоны туузны хөдөлгөөнийг үе үе чирж, шошгоны туузыг дамараас сугалж авах үед шошгоны туузыг шошгоны дугуйгаар дарах болно. Шошгоны туузны хурцадмал байдлыг хадгалахын тулд ороомог дээр нээлттэй гогцооны шилжилтийн хяналтыг ашигладаг

Учир нь шошгоны туузууд хоорондоо холбогдсон байдаг. Шошгоны туузыг тасралтгүй зогсоож, зогсоож, шошгоны туузыг тухайн зүйлтэй ижил хурдтайгаар хөдөлгөж, шошгоны дугуйг барьдаг. Туузан дамжуулагч тодорхой байрлалд хүрэхэд шошго хөтлөх дугуй нь туузан дамжих хурдыг хурдасгадаг. Тэгээд шошго наасаны дараа хурдаа сааруулж зогсдог.

Шошго нь бага зэрэг гулсаж болзошгүй тул шошго бүрийг зөв байрлуулсан эсэхийг шалгах тэмдэгтэй бөгөөд үүнийг оптик мэдрэгч уншдаг. Шошгоны удаашруулах үе шатанд хөтөчийн дугуй нь шошгон дээрх алдааг засахын тулд байрлалыг дахин тохируулна.

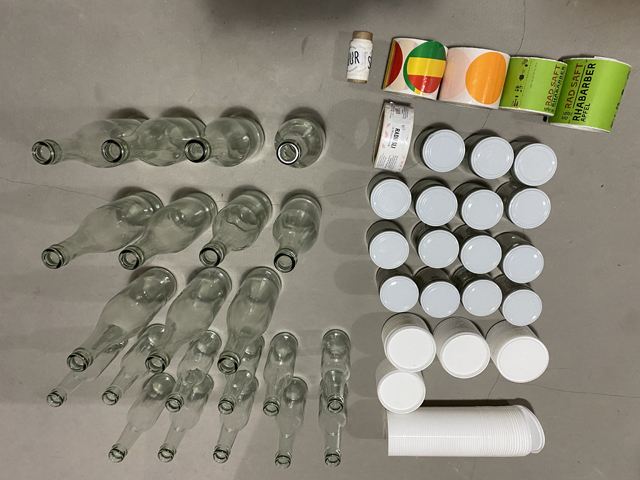

Лонх ба тагны дээж

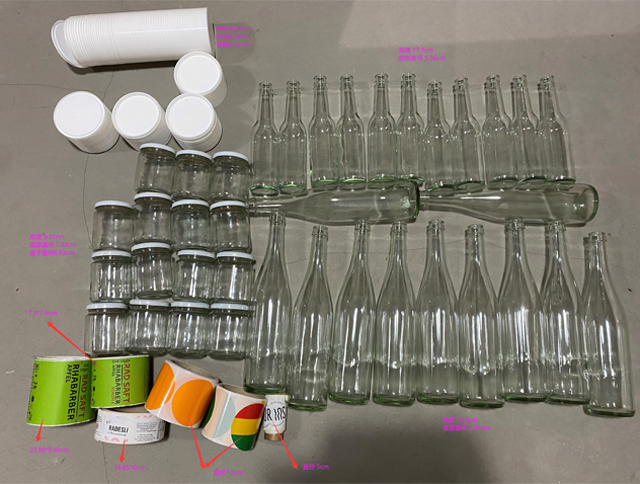

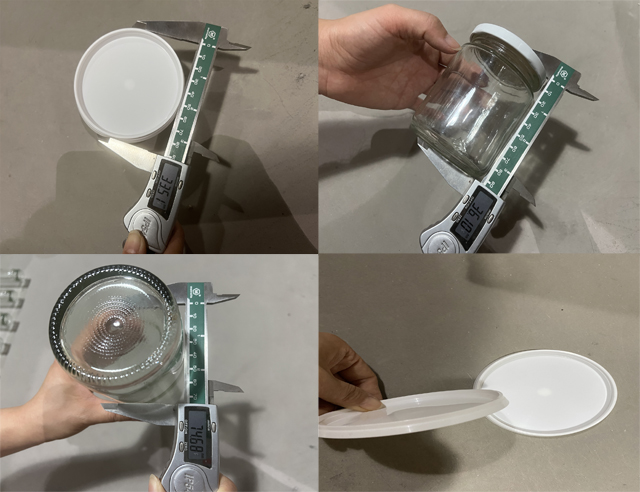

Дээжийн хэмжээ (дэлгэрэнгүйг бодит дээжээс үзнэ үү)

1. Савны диаметр 70мм, өндөр 96мм (дээд шошгоны диаметр 55мм. Лонхны шошго 160*40мм)

2. Лонх No1, диаметр 70мм, өндөр 330мм, шошго 230*106мм

3. Лонх No2, диаметр 50мм, өндөр 230мм, лонхны шошго 170*70мм

Зааварчилгааны гарын авлага

I хэсэг мэдэгдэл

I. Энгийн зүйлс

Энэхүү шошголох машин нь стандарт бус төхөөрөмж бөгөөд үүнийг ажиллуулахад тодорхой арга техник шаардлагатай. Эсвэл машиныг өндөр үр ашигтай ашиглах эсвэл хэвийн ашиглахад нөлөөлнө. Энэхүү шошголох машины ажиллагааг бэлтгэгдсэн техникч гүйцэтгэнэ.

Энэ төхөөрөмжийн ажиллагааг зааварчилгааны гарын авлага эсвэл манай компанийн техникийн ажилтнуудын зааврын дагуу хийх ёстой. Энэхүү зааварчилгааны гарын авлагыг VK-FRL-OS шошгоны машинд хэрэглэнэ (Дараах хэсгүүдийн товчлол нь шошголох машин юм.). Зорилго нь энэ машины хэвийн ашиглалт, тохируулгыг хангах явдал юм.

II. Компанийн эрх

Энэхүү тоног төхөөрөмжийг манай компани боловсруулж, үйлдвэрлэдэг. Манай компани дараахь эрх мэдэлтэй.

Машины техникийн давуу тал, ашиглах чадварыг хадгалахын тулд манай компани механик эд анги, цахилгаан хяналтын эд анги, програм хангамжийг, түүний дотор ашигласан эд ангиудын бүтэц, төрөл, брэндийг шинэчлэх боломжтой боловч аль хэдийн зарагдсан машинуудын үнэ төлбөргүй шинэчлэлтийг амладаггүй. .

Манай компани уг машиныг бүрэн бүтэн байлгахыг шаардах эрхтэй. Манай компанийн техникийн ажилтнуудын техникийн зааварчилгаагүйгээр механик, цахилгаан, хяналтын хэсгүүдэд өөрчлөлт оруулахыг хориглоно. Эсвэл холбогдох хохирлыг дүрэм зөрчсөн тал төлөх ёстой.

Манай компани энэ машин дээр суурилсан код эсвэл бусад функцийг нэмэх техникийн зааварчилгааг өгдөг боловч холбогдох бүрэлдэхүүн хэсгүүдэд хариуцлага хүлээхгүй.

Энэхүү машин болон энэхүү зааварчилгааны гарын авлагын оюуны өмчийн эрх нь манай компанид хамаарна. Хулгай хийсэн аливаа үйлдэл нь хуулийн хариуцлага хүлээх ёстой

III. Аюулгүй байдлын зүйлс

Аюул! Цахилгаан цочролоос сэргийлэхийн тулд ажиллаж байгаа машиныг газардуулсан эсэхийг шалгаарай.

Аюул! Хүчдэл хэт ачаалалгүй байгаа эсэхийг шалгаарай.

Анхааруулга! Цахилгааны хайрцаг, хэлхээний ажиллагааг цахилгаан техникч эсвэл мэргэжлийн ажилтны зааврын дагуу хийх ёстой.

Анхааруулга! Шахахаас сэргийлж эргэдэг хэсгүүдэд анхаарлаа хандуулаарай.

IV. Үйл ажиллагааны эрх

Энэ машины ашиглалт, байршил, засвар үйлчилгээг сургагдсан, эрх бүхий ажилтнууд хийх ёстойг анхаарна уу.

Зөвхөн гэрчилгээжсэн эсвэл мэргэжлийн боловсон хүчин, тоног төхөөрөмжийн инженерт зураг төслийг гүйцэтгэхийг зөвшөөрнө үү.

Машинтай ажиллахдаа дараахь зүйлийг баталгаажуулах шаардлагатай.

• Операторыг мэргэжлийн түвшинд сургаж, манай компаниар баталгаажуулсан.
• Оператор нь машиныг ажиллуулах явцад гарсан үндсэн доголдлыг засах, арилгах мэдлэгтэй байдаг.
• Энэ машиныг ажиллуулахдаа энэхүү гарын авлагад заасан шаардлагын дагуу ажиллана.

V. Үйл ажиллагааны орчин

Дараах тохиолдолд хэрэглэж болохгүй.

• Температурын огцом хэлбэлзэл.
• Чийгшил эсвэл өндөр чийгшил.
• Хүчтэй чичиргээ, цочрол
• Хэт их тоос
• Ус, тос, химийн бодис шүрших
• Тэсрэх, шатамхай, аюултай зүйлс

VI. Тохируулах хугацаа

Энэхүү шошгоны машин нь хэрэглэгчийн бүтээгдэхүүн дээр тусгайлан хийгдсэн бөгөөд стандарт тоног төхөөрөмж биш, операторуудад тавигдах техникийн болон туршлагын шаардлага хангасан, тохируулахад нэг сарын хугацаа шаардагдана. Тохируулах хугацаандаа, хэрэв тоног төхөөрөмжийн үйл ажиллагаанд техникийн үзүүлэлтэд хүрч чадаагүй бол санал хүсэлтээ өгнө үү. техникийн дэмжлэг авахын тулд манай компанид .

Хоёрдугаар хэсэг Машины танилцуулга

I. Үндсэн функц:

Энэхүү шошголох машин нь тусгайлан бүтээгдсэн, өвөрмөц шинж чанартай бөгөөд цилиндрийн тойрог, дээд хэсэгт эсвэл тогтоосон байрлал дээр шошголоход ашиглагддаг (тогтоосон байрлал дээр шошго нь дагалдах хэрэгслийг нэмэх шаардлагатай). Машинтай танилцахдаа уг машиныг лаазалсан хүнс, лаазалсан хүнсний дугуй сав, гоо сайхны бүтээгдэхүүн, эм гэх мэт бусад үйлдвэрүүдэд дугуй саванд шошголоход ашиглаж болно.

II. Шошго сэргээх үйл явцын тайлбар:

Савыг байрлуул → савыг тусад нь → дамжуулагч → бүтээгдэхүүн илрүүлэх → Шошгыг сэргээх→ Савыг цуглуул.

1. Бүтээгдэхүүнийг тээврийн туузан дээр байрлуулна.
2. Савыг салгах механизм нь савыг тодорхой зайд тусгаарладаг.
3. Тээврийн бүсийг чирэх дор сав нь шошголох механизмын баруун талд автоматаар гүйдэг.
4. Контейнер илэрсэн байрлалд хүрч ирэх ба цахилгаан мэдрэгчээр мэдрэгдэх бөгөөд энэ нь PLC-д дохио өгөх болно.
5. Таталтын мотор эргэлдэж, илгээж, бүтээгдэхүүн дээр шошгыг наана.
6. Сэргээх механизмыг шошгон дээр эргүүлэх, өнхрүүлэх шошго.
7. Савыг тээвэрлэж, цуглуулах саванд цуглуулдаг.

Гуравдугаар хэсэг Механизм

I. Ерөнхий үзэл бодол

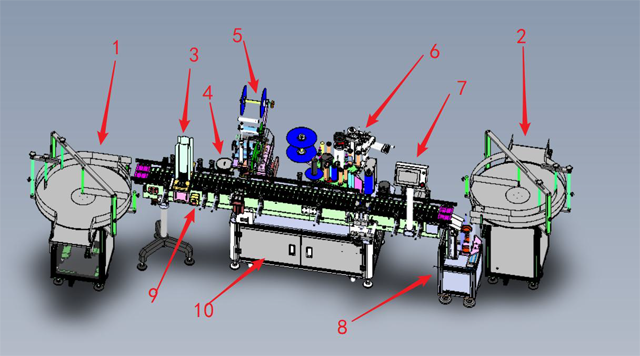

Хэсэг бүрийн механик бүтэц, функцийг дараах зурагт үзүүлэв: [Тоног төхөөрөмжийн 3D загвар]

1. Хооллох, лонхтой харьцах механизм: бүтээгдэхүүнийг тээвэрлэх ба түүнийг дамжуулах шугам.
2. Лонх хүлээн авах механизм: Боловсруулсан бүтээгдэхүүнийг хүлээн авах, ангилах.
3. Хуваах механизм: дискний материалыг хуваах, шошголох.
4. Лонхыг салгах механизм нь дугуй савтай бүтээгдэхүүнийг салгаж, зайг нээдэг.
5. 1# толгой нь бүтээгдэхүүний дээд хавтгайг шошго.
6. 2# толгой нь бүтээгдэхүүний хажуу талыг шошго.
7. Хүн болон компьютерийн харилцан үйлчлэлийн дэлгэц.
8. Хүлээн авах механизм нь дискний бүтээгдэхүүнийг хүлээн авдаг.
9. Цахилгаан хангамжийн яаралтай зогсолт: товчлуурыг дарж, яаралтай зогсоохын тулд төхөөрөмжийг унтраана.

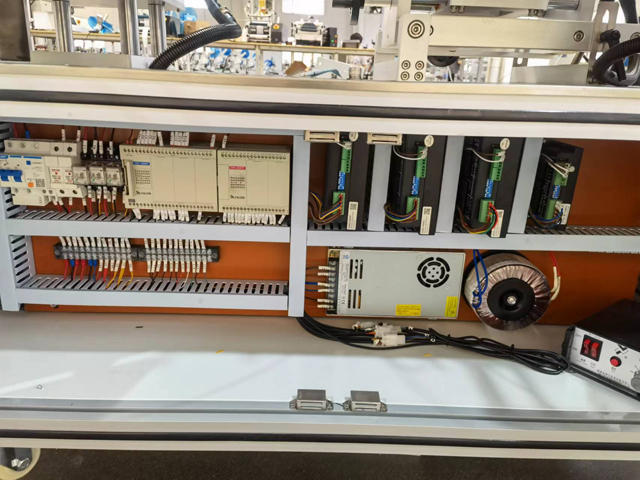

10. Цахилгаан хайрцаг ба төхөөрөмжийн хэлхээний хэсгийг суурилуулах байрлал.

II. Дэлгэрэнгүй харах

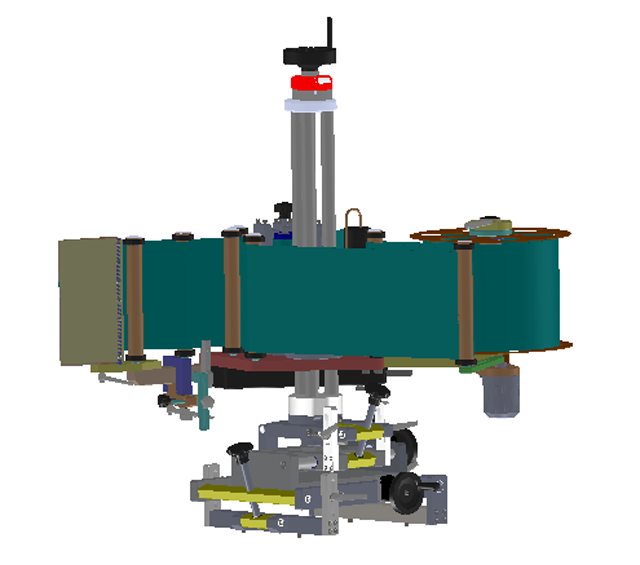

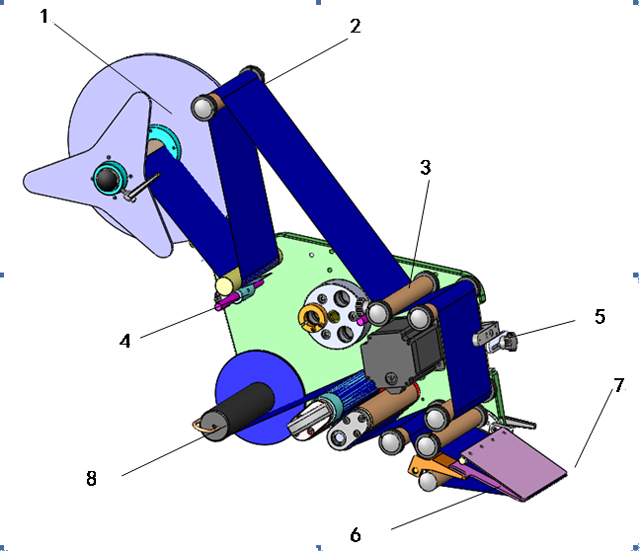

1. [Шошгоны толгой]

1. Материал байрлуулах механизм: шошгыг өнхрүүлэн байрлуулахад ашигладаг.
2. Тоормос: шошгыг сулруулахгүйн тулд шошгыг зогсоож, туузны хурцадмал байдлыг хадгалахад ашигладаг.
3. Roller: шошгоны хурцадмал байдлыг хадгалахын тулд салхины шошго.
4. Хэвлэлийн механизм: шошгыг сайтар дар.
5. Цахилгаан мэдрэгчийн хүрээ: шошгыг таних цахилгаан мэдрэгчийг суулгаж, урагш хойш хөдөлгө.
6. Түгээх самбар: асгарсан шошго.
7. Таталтын механизм: шошгоны туузны үндсэн цаасыг чирч, шошгыг хуваах хүчийг өгнө.
8. Материал цуглуулах механизм: шошгоны үндсэн цаасыг дахин боловсруул.

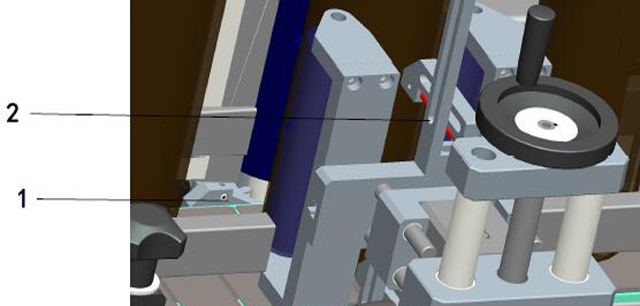

2. Бүтээгдэхүүнийг илрүүлэх цахилгаан мэдрэгчийн хүрээ

[Бүтээгдэхүүн илрүүлэх цахилгаан мэдрэгчийн хүрээ]

1. Бүтээгдэхүүнийг илрүүлэх цахилгаан мэдрэгч: оптик утаснуудын шууд хамаарал: нэг нь дохио гаргадаг, нөгөө нь дохио хүлээн авдаг. Дохио хуваах замаар байгаа эсвэл байхгүй байгаа объектуудыг илрүүлэх.
2. Байршлын цахилгаан мэдрэгч: сарнисан тусгалын оптик шилэн, шошгыг байрлуулах, сарнисан тусгалын өөрчлөлтөөр бүтээгдэхүүн байгаа эсэхийг илрүүлэх.

3. Тохируулах механизм:

Бүх тохируулгын механизмыг тохируулна уу. Холбогдох түгжих боолтыг эхлээд задлах ёстой. Тохируулга хийсний дараа бэхэлгээг хадгалахын тулд түгжих боолтыг чангална.

1. Урагшаа болон арагш тохируулах хөшүүрэг: гар дугуйны үзүүрээр шошгоны толгойг урагш хойш нь тохируулна.
2. Зүүн ба баруун тохируулах хөшүүрэг: гар дугуйны үзүүрээр шошгоны толгойн байрлалыг зүүн ба баруун тийш тохируулна.
3. Зүүн ба баруун хазайлтын тохируулга: гар дугуйгаар шошгоны толгой ба тээврийн бүс хоорондын зэрэгцээ байдлыг тохируулна.
4. Урагш болон арагш хазайлтын тохируулга: гар дугуйгаар шошгоны толгой ба тээврийн бүс хоорондын зэрэгцээ байдлыг тохируулна.
5. Дээш доош тохируулга: шошгоны толгойг дээд талын гар дугуйгаар дээш доош тохируулна.
6. Шошгоны таних цахилгаан мэдрэгчийн тохируулга: 5 эхлэлийн дугуйг цахилгаан мэдрэгчийг зүүн, баруун, дээш доош байрлалд нь суллана.
7. Диспенсерийн хавтангийн өнцгийн тохируулга: харьцангуй байрлалын боолтыг суллах замаар түгээгүүрийн хавтангийн өнцгийг эргүүлнэ.

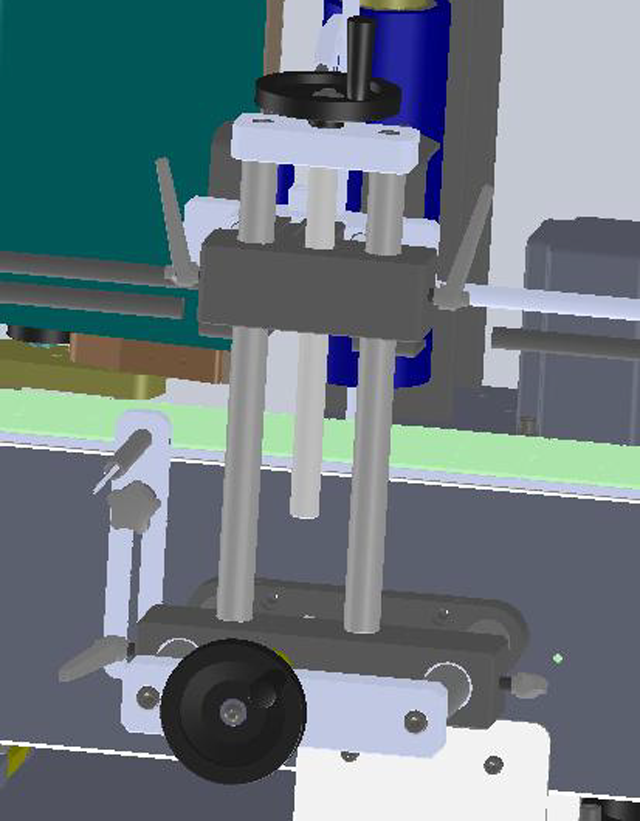

4. Байршил тогтоох механизм

1. Урагш болон арагш тохируулга: дээд талын гар дугуйг тохируулах замаар байрлал тогтоох механизмыг урагш хойш нь тохируулна.
2. Дээш доош тохируулга: дээд талд байгаа гар дугуйг тохируулах замаар байрлал тогтоох механизмыг дээш доош тохируулна.

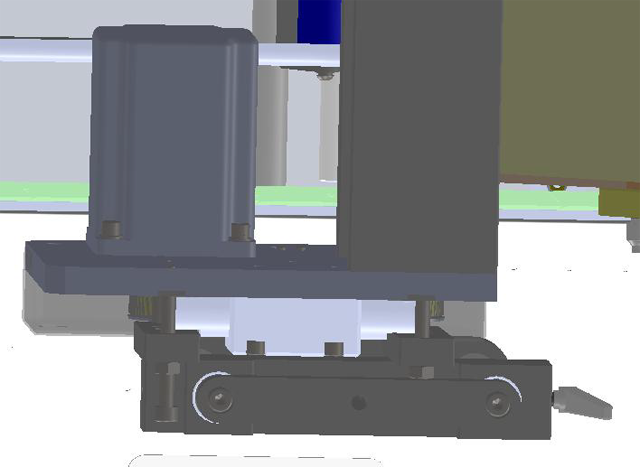

5. Шошго сэргээх механизм

Налуугийн тохируулга: шошгыг сэргээх механизм болон тээвэрлэлтийн бүс хоорондын өнцгийг тохируулахын тулд урд талын 2 боолтыг шургуулж, арын 2 боолтыг шургуулна.

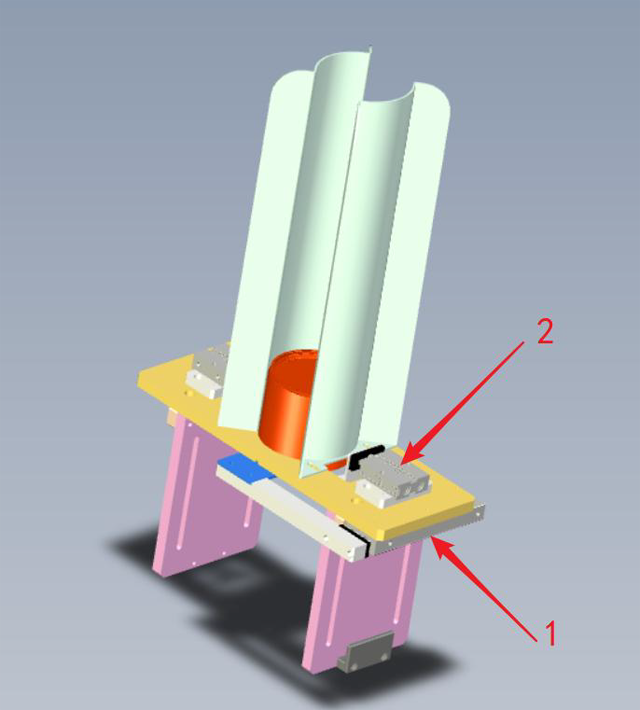

6. Түгээх механизм

1. Түгээх ба цэнэглэх цилиндр: бункер доторх бүтээгдэхүүнийг нэг нэгээр нь гадагшлуулах үүрэгтэй
2. Материал хуваарилах хавчих цилиндр: материалыг гадагшлуулах цилиндрээр гадагшлуулах үед бусад бүтээгдэхүүнийг хавчих үүрэгтэй.

Дөрөвдүгээр хэсэг Цахилгааны хэсэг

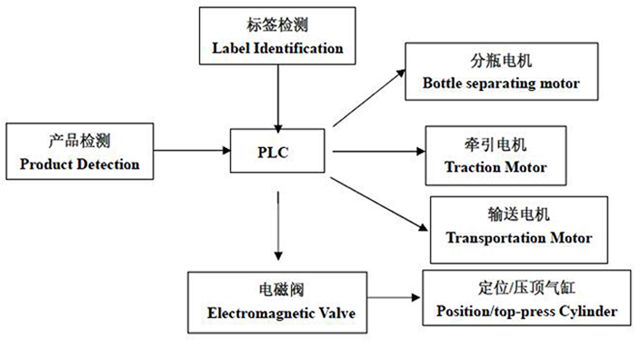

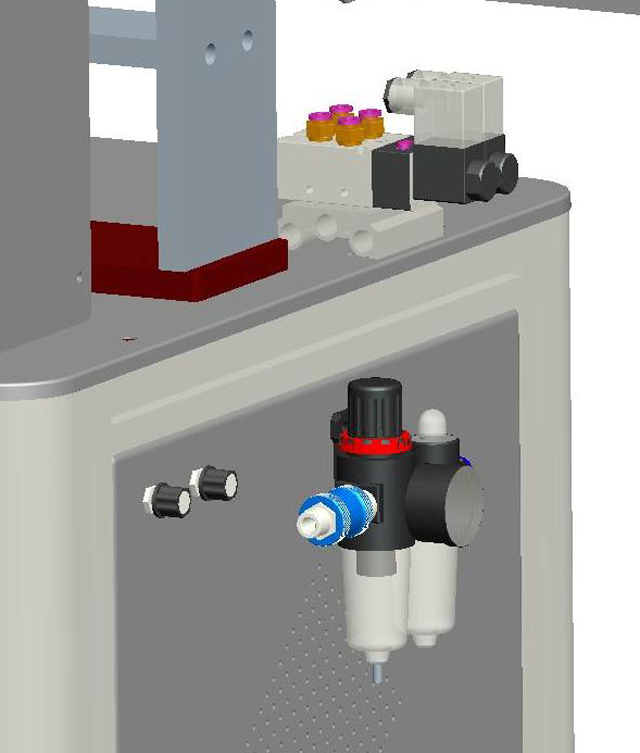

I. Цахилгааны хяналтын зарчим:

Оролтын дохио нь бүтээгдэхүүнийг илрүүлэх дохио, шошго илрүүлэх, шошгыг таних дохио, PLC-д боловсруулсны дараа гаралтын дохио нь хяналтын цилиндр ба зүтгүүрийн моторын уян хатан байдлыг хянах, хөдөлгүүрийн байршлын шошгыг дуусгахын тулд зүтгүүрийн мотор ба цахилгаан соронзон хавхлагын хяналтын дохио юм. бүтээгдэхүүн.

Тавдугаар хэсэг Тохируулга

I. Механик тохируулга

1. Удирдах механизм:

Чиглэлийн механизмыг тохируулах. Бүтээгдэхүүнийг тээвэрлэхэд буруу чиглэлд явахгүй байхын тулд чиглүүлэгч блокыг бүтээгдэхүүний хэмжээнээс хамааран урагш хойш хөдөлгө. Бүтээгдэхүүнийг жигд дамжуулахын тулд тохируулна уу, 2 талдаа 0.5 мм-ийн зайд таарахгүй байх нь зүйтэй.

2. Сэргээх механизм:

Резинэн дугуйг бүтээгдэхүүнтэй параллель болгохын тулд сэргээх механизмыг тохируулна уу, энэ нь бүтээгдэхүүний ачаалал жигд байх ба нөхөн сэргээх дугуй нь шошгон дээр хүрч, шошгоны байрлал тогтвортой байх болно.

3. Шошгоны толгой:

Холбогдох түгжээний боолтыг тохируулга болгонд эхлээд суллах ёстой. Тохируулга хийсний дараа цоожны боолтыг чангална. Гар дугуйгаар дээш доош, урагш хойшоо тохируулна. Шошгоны байрлалыг тохируулахын тулд зэрэгцээ эсвэл эргүүлэх байдлаар тохируулж болно.

4. Шошго түгээх самбар:

Шошго түгээгчийн хавтанг тохируулж, холбох механизмын 7 хэлбэрийн бариулыг суллаж, шошго түгээгчийн хавтанг бүтээгдэхүүний хэрэгцээнд нийцүүлэн тодорхой өнцгөөр эргүүлнэ. Янз бүрийн зузаан, материалтай шошгонуудыг жигд хуваахын тулд өнцгийг тохируулах шаардлагатай байж магадгүй юм.

II. Цахилгаан мэдрэгчийн тохируулга

Уг машин нь 2 багц цахилгаан мэдрэгчтэй: бүтээгдэхүүн илрүүлэх цахилгаан мэдрэгч ба шошгыг таних цахилгаан мэдрэгчийг бүтээгдэхүүн илрүүлэх, шошгыг таних хэрэгцээнд тохируулан тохируулах боломжтой.

1. Байршлын тохируулга:

Янз бүрийн бүтээгдэхүүн, шошгыг тохируулахын тулд цахилгаан мэдрэгчийн хүрээг урагш, хойш эсвэл дээш доош тохируулна уу. Тохируулах аргууд нь механик танилцуулга хэсэгт хамаарна.

2. Цахилгаан нүдний тохиргоо:

Анхны цахилгаан мэдрэгч нь MT ховилтой цахилгаан мэдрэгч юм. Бусад шошго таних эсвэл бүтээгдэхүүн илрүүлэх цахилгаан нүд нь сонголттой.

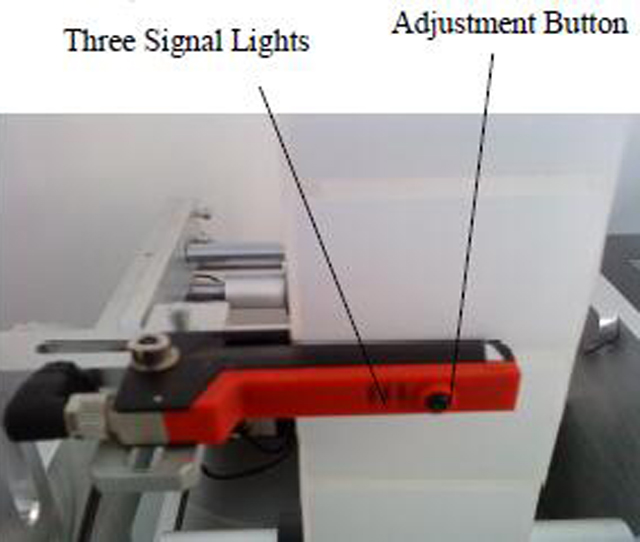

2.1 Шошгоны таних цахилгаан мэдрэгч: шошгыг илрүүлэх (Зөвхөн загварын танилцуулга учраас энэ машины жинхэнэ төрлийг төлөөлөхгүй)

[Германы LEUZE GS-63 цахилгаан мэдрэгч]

Цахилгаан мэдрэгчийг ажиллуулах заавар:

1) Дараах зурагт үзүүлсэн шиг цахилгаан мэдрэгчийн U ховилоор дамжуулан шошгуудыг чирнэ үү.

2) Шошгыг чирж, шошгоны хоорондох зайд шар дохио асч, шошготой газар унтарсан тул хэвийн, шууд ашиглах боломжтой.

3).Шар дохионы гэрэл байнга асаалттай эсвэл унтарсан үед цахилгаан мэдрэгчийг дахин тохируулна уу.

4) Цахилгаан мэдрэгчийг тохируулах аргууд нь дараах байдалтай байна.

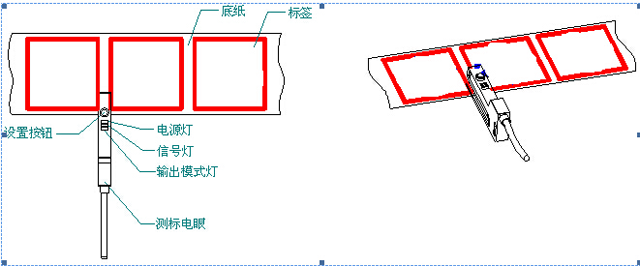

1. Дараах зурагт үзүүлсэн шиг шошгыг U хэлбэрийн ховилоор чирнэ үү.
2. Шошго бүхий суурь цаасыг цахилгаан мэдрэгчийн ховилд хийж, тохируулах товчийг шар дохио анивчтал 3 секунд дарж, дараа нь товчлуурыг суллаж, шошгогүй суурь цаасыг цахилгаан мэдрэгчийн ховил руу хийж, тохируулах товчийг 8 секунд дарна. дараа нь товчлуурыг суллана.
   Дараа нь дахин тохируулах процесс дуусна.
3. Цахилгаан мэдрэгчийн ховил дахь шошгыг чирнэ үү. Шар дохионы гэрэл нь шошготой үндсэн цаас дамжих үед унтарч, шошго хоорондын зай гарах үед асдаг.

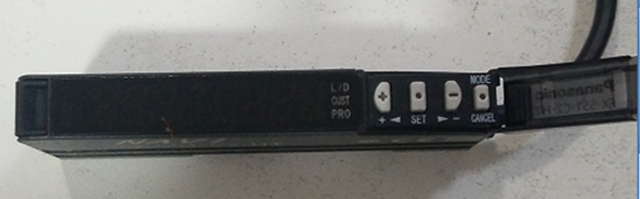

2.2 Бүтээгдэхүүнийг илрүүлэх цахилгаан мэдрэгч: (Зөвхөн загварын танилцуулга учраас бодит тоног төхөөрөмжийн төрлийг төлөөлөхгүй)

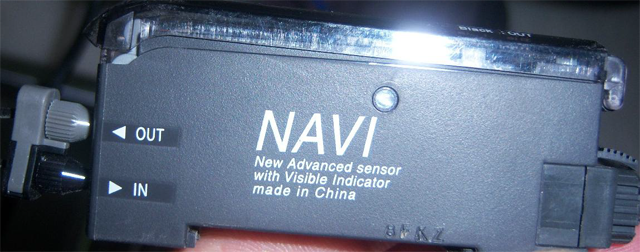

2.2.1 FX-301 цуврал цахилгаан мэдрэгчийн холболт:

Бүтээгдэхүүнийг илрүүлэх цахилгаан мэдрэгчийг зөвхөн зөв холболтоор ашиглах боломжтой. Доорх холболтын зааврыг дагана уу. 'in' нь хар утастай, 'out' нь мөнгөн утастай холбогддог. [FX-301 цуврал цахилгаан мэдрэгч]

2.2.2 Бүтээгдэхүүнийг илрүүлэх цахилгаан мэдрэгчийг илрүүлэх зарчим

Бүтээгдэхүүнийг илрүүлэх цахилгаан мэдрэгч нь гэрлийн тусгалын хэмжээгээр объектыг тодорхойлдог. Цахилгаан мэдрэгч нь гэрлийг объект руу ялгаруулж, объект нь тодорхой гэрлийг цахилгаан мэдрэгч рүү тусгах боломжтой бөгөөд тусгалын гэрлийн хэмжээ тогтоосон утгад хүрэх үед цахилгаан мэдрэгчийн дохио өөрчлөгдөж, хяналтын системд дохио илгээдэг.

2.2.3 Төлөв шилжүүлэгч

"Гом/цуцлах" товчийг дарж, "ажиллуулах", "заах", "ADJ" "L/D" "TIMER" "PRO" гэсэн хэд хэдэн горимтой ногоон гэрлийн унтраалга дээр дарж, өөр өөр ажлын төлөвийг харуулна.

'RUN' гэдэг нь үйл ажиллагааны төлөвийг илэрхийлнэ;

'TEACH' гэдэг нь багшлах статусыг хэлнэ;

'ADJ' нь тохируулгын статус гэсэн үг;

'L/D' нь Дээш/Доош дохионы төлөвийг илэрхийлнэ;

Баталгаажуулахын тулд "Түлхэх" товчийг дарж, нарийн тохируулах функцийг асаана уу.

2.2.4 Бүтээгдэхүүнийг илрүүлэх цахилгаан мэдрэгчийн тохиргоо

1. Ажлын байранд бүтээгдэхүүн байхгүй үед цахилгаан мэдрэгч өсгөгчийн ил тод тагийг нээж, 'MODE/CANCEL' товчийг дараад 'TEACH' горимд шилжинэ. Дижитал дэлгэцийн цонх нь доорх зурган дээрх '67' гэсэн хоосон дохио болох утгыг харуулж байна. Утга тогтворжих үед "PUSH" товчийг дарж баталгаажуулна уу.
2. Дараа нь бүтээгдэхүүнийг шошгон дээр байрлуулж, зүүн байрлалын хөшүүргийн ойролцоо байрлуулж, байрлалыг ажиглаж, байрлуулах хөшүүргийг тохируулах замаар бүтээгдэхүүн дээрх шошгоны байрлалыг олоорой.
3. Шошгоны байрлалыг тохируулсны дараа дижитал дэлгэцийн цонхонд шинэ утга гарч ирэх бөгөөд энэ нь '1900' гэх мэт бүтээгдэхүүнийг илрүүлэх дохио юм. Хэрэв утга тогтвортой байвал "PUSH" товчийг дарж баталгаажуулна уу. Үүнийг дуусгасны дараа дижитал дэлгэц нь "САЙН" зөвлөмжийг харуулна. ("MODE/CANCEL" товчийг дарж "RUN" үйлдлийн төлөв рүү буцна уу).
4. "ADJ" загвар руу шилжих. Дижитал дэлгэц нь утга=хоосон дохиог харуулдаг (дохио-хоосон дохиог илрүүлэх)/2. Систем энэ утгыг босго утга болгон анхдагч болгож өгдөг. Хэрэв дохионы утга нь босго утгаас их байвал энэ нь өгөгдмөл байдалд объект байна гэсэн үг бөгөөд босго утгаас бага бол энэ нь анхдагчаар объект дээр байна гэсэн үг юм. PLC-д дохио өгөх. PLC холбогдох командыг илгээнэ. Босго утгыг тохируулах боломжтой. 'PUSH'-ын зүүн/баруун товчлуурыг сэлгэх замаар та утгыг нэмэгдүүлэх эсвэл багасгах, мөн босго утгыг өөрчлөх боломжтой (ердийн үед тохируулга хийх шаардлагагүй). Эцэст нь 'PUSH' товчийг дарж баталгаажуулна уу.
5. "MODE/CANCEL" товчийг дараад "RUN" үйлдлийн төлөв рүү буцна уу. (Тохиргоог хийж дууссаны дараа 'RUN' үйлдлийн төлөв рүү буцна уу.)
6. Ил тод тагийг хааж, тохиргоог дуусгана уу.
7. Бүтээгдэхүүнийг шошгон дээр байрлуулах үед БҮТЭЭГДЭХҮҮНИЙГ ИЛРҮҮЛЭХ цахилгаан мэдрэгч нь дохиог илрүүлж, PLC руу буцаана. PLC нь тушаал илгээж, шошгоны машины холбогдох хэсгүүд ажиллаж эхэлдэг.

[FX-301 цуврал цахилгаан мэдрэгч]

Зургаадугаар хэсэг Үйл ажиллагаа

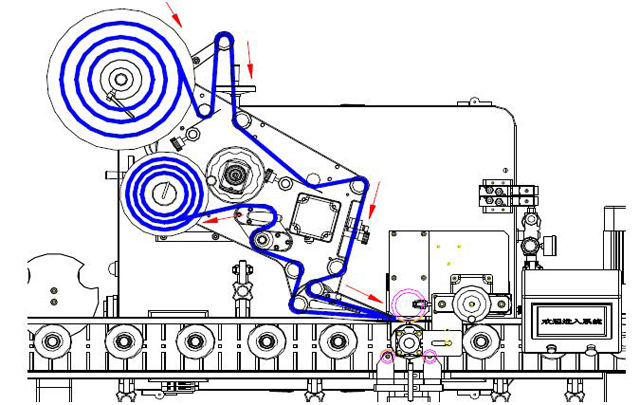

I. Ороомгийн шошго

[Шошгоны ороомгийн зураг]

1. Гурвалжингийн материалын хавтан дээрх тохируулгатай бариулыг суллаж, гурвалжин хавтанг гаргаж авах;
2. Зураг дээр заасны дагуу өнхрөх шошгонд хийж, гурвалжин материалын хавтанг суулгаж, бариулыг чангална.
3. Зүтгүүрийн механизм дээрх T хэлбэрийн бариулыг цагийн зүүний дагуу хагас эргүүлж, зүтгүүрийн тэнхлэгийг суллаж, 2 газарт манганы жийргэвчийг суллана;
4. Шошгыг улаан сумаар заасан чиглэлийн дагуу орооно (шошгоны туузыг бүхэлд нь хазайлгахгүй зэрэгцээ байлгахад анхаарна уу). Шошгон дээрх манганы шилийг бага зэрэг дарж, дараа нь зүтгүүрийн механизм дээрх T хэлбэрийн бариулыг цагийн зүүний дагуу хагас эргэлтийн турш эргүүлнэ. Хэрэв шошгон дээр дарагдсан бол шошгоны ороомог дуусна.

II. Механик үйл ажиллагаа

Механик ажиллагаа нь ихэвчлэн машин асаалттай үед ажилладаг. Харьцангуй хөдөлгөөний тусламжтайгаар гарын авлагын төлөвийг тохируулна уу.

1. Тээврийн механизм: Бүтээгдэхүүнийг шошгоны байрлалд амжилттай дамжуулж, илгээж байхын тулд тээврийн механизмыг тохируулна. Тээвэрлэлтийн механизмын 2 тал дээр шошготой бүтээгдэхүүнийг бага зэрэг тохируулна. Үйл ажиллагааны тодорхой аргуудыг "Тавдугаар хэсгийн тохируулга"-ын холбогдох бүлгээс үзнэ үү. Шошгоны байрлал болон материалыг дахин боловсруулах байрлалын тохируулга нь ижил төстэй аргыг ашигладаг.
2. Шошгоны байрлалыг тохируулах: Шошго хуваах байрлалыг шошго наах байрлалтай нийцүүлэхийн тулд шошгоны толгойг дээш доош эсвэл урагш хойш нь тохируулан шошго түгээх самбарын доор шошголох бүтээгдэхүүнийг байрлуулна. Заасан байрлал дээр шошгыг нааж байхын тулд чиглүүлэх механизмыг тохируулна уу. Тохируулахын тулд дээрх 2 аргыг нэгдмэл байдлаар ашиглаарай.

III. Цахилгааны үйл ажиллагаа

Эрчим хүчийг холбоно уу→ яаралтай тусламжийн 2 унтраалгыг нээх; шошголох машиныг эхлүүлэх → хүн-машины интерфейсийн тохиргоо → шошгыг эхлүүлэх.

Долоодугаар хэсэг Тоног төхөөрөмжийн байнгын засвар үйлчилгээ

1. Тоног төхөөрөмжийг суурилуулах, ажиллуулах орчин:

Өрөөний температур, өндөр температур, чийгшил, хүчиллэг суурьтай орчинд удаан хугацаагаар хэрэглэхэд тохиромжгүй тул ашиглалтын хугацаа, үр ашиг, нарийвчлалыг богиносгохоос сэргийлнэ.

2. Цэвэр байлгах:

Тоног төхөөрөмжийн механизмыг хэрэглэсний дараа, тухайлбал, үрэлтийн бул, цахилгаан хайрцаг гэх мэтийг цэвэрлэнэ. Цэвэрлэх, засвар үйлчилгээ хийхэд согтууруулах ундаа эсвэл худалдааны төвийг сахисан цэвэрлэгээний шингэн хэрэглэж болно.

3. Цэвэрлэгээнд анхаарах зүйлс:

• Механик гадаргууг гэмтээж болох цэвэрлэгээний хэрэгслийг бүү ашигла.
• Элэгдэлд тэсвэртэй хуванцар савыг бүү ашигла.
• Хүчиллэг уусгах шингэнийг бүү хэрэглээрэй.
• Тогтмол үзлэг, засвар үйлчилгээ: Машиныг сайн ажиллуулахын тулд машиныг үе үе шалгаж, үүнд дараахь зүйлс орно.
• Хаясан цаас, хог хаягдлыг цэвэрлэ.
• Роллерийн хажуугаас газрын тосны үлдэгдлийг цэвэрлэ.
• Мэдрэгчийн линзийг зөөлөн сойз эсвэл даавуугаар цэвэрлэ.
• Гал хамгаалагчийг үе үе солих. Энэ төхөөрөмж нь хэт ачааллаас сэргийлэхийн тулд хувьсах гүйдлийн хүч болон гал хамгаалагчийг ашигладаг.
• Зэвэрдэггүй: Зэвэрдэггүй тосыг зэвэрдэггүй ган болон төмрийн хэсгүүдэд шүршиж, зөөлөн даавуугаар жигд үрнэ.
• Зөвлөмж болгож буй зэвэрдэггүй тос нь зэвэрдэггүй тос юм.

Наймдугаар хэсэг Түгээмэл эвдрэлийг шийдвэрлэх алдааг олж засварлах зөвлөмжүүд:

1. Үндсэн цаас хугарсан:

Хагарсан суурь цаас нь үндсэн цаасны чанар, шошгоны зүтгүүр, шошгоны наалдамхай дахь үндсэн цаасны хаягдалтай нягт холбоотой.

1. Суурь цаасны эвдрэлийг шалгана уу, хэрвээ хайчилж авбал илүү сайн чанарын үндсэн цаас руу солино уу. Санал болгож буй цаас нь Gelaxxindi бөгөөд шошго нийлүүлэгчээс зүсэлтийн гүнийг хянахыг шаарддаг.
2. Зураас үүсэх хүчин зүйлийг арилгахын тулд ороомгийн үед шошгоны зураасыг шалгана уу.
3. Хэрэв шошгоны наалдамхай бол амархан эвдэрдэг. Шошгоны гаралтын уртыг хянаж, шошготой бүтээгдэхүүнд наалдахгүй байх.

2. Нарийвчлалын шаардлагаас илүү шошгоны хазайлт:

• Шошгоны хазайлт, шошгоны туузны байрлал, шошгоны туузан чиглэл нь бүтээгдэхүүний тээвэрлэлтийн чиглэлтэй параллель биш, дугуйны зүтгүүр гулсах, бүтээгдэхүүний байрлалыг буруу илрүүлсэн, шошго наах хүрдтэй нийцэж байгаа бүтээгдэхүүн дээр шошгыг наадаггүй, бүтээгдэхүүний хүлцэл гэх мэт. тус тус шалгаж шийдвэрлэнэ.
• Хэрэв шошгоны тууз унтарсан бол зүтгүүрийн механизмыг суллаж, шошгыг нааш цааш чирж, зөв холбоно. Шошго зөв хийгдсэний дараа 2 талын хязгаарын тойргийг чангалж, шошгыг гадагш чиглүүлнэ.
• Хэрэв шошгоны туузны чиглэл нь бүтээгдэхүүний тээвэрлэлтийн чиглэлтэй параллель биш байвал параллель байдлыг бий болгохын тулд шошгоны толгойн налууг тохируулна уу.
• Зүтгүүрийн дугуй гулсаж, элэгдэж байгаа нь зүтгүүрийн дугуйны цагны эрэгтэй холбоотой. Хоёр асуудлыг хоёуланг нь цагны боолтыг чангалах замаар шийдэж болно.
• Бүтээгдэхүүний үйлдвэрлэлийн явцад ирмэгийн хүлцэл нь шошгоны хүлцлийг үүсгэдэг. Бүтээгдэхүүний хүлцлийг зөвхөн бүтээгдэхүүний чанарын хяналтаар шийдэж болно.

3. Гаралтын шошгыг байнга гарга:

• Цахилгаан мэдрэгчийг илрүүлэх мэдрэмжтэй холбоотой шошгоны тасралтгүй ба бүрэн бус гаралт нь мэдрэгчийг тохируулах замаар шийдвэрлэх боломжтой. Цахилгаан нүдний тохируулга хийх дэлгэрэнгүй зааврыг дээр дурдсан бүлгээс үзнэ үү.
• Хэрэв цахилгаан нүдний тохируулга хийсний дараа үүнийг шийдэх боломжгүй бол энэ нь цахилгаан нүдийг илрүүлэх хэсэгт шошго байхгүй эсвэл гэмтсэн байж магадгүй юм. Манай компаниас зөвлөгөө аваарай.
• Өөр нэг шалтгаан нь шошгоны туузыг унтраасан байрлалтай бөгөөд цахилгаан нүдээр илрүүлдэггүй. Цахилгаан нүдний илрүүлэх байрлалыг нааш цааш нь тохируулна.

4. Шошго түгээх самбарын байрлал дээр үндсэн цаас сул байна

• Үндсэн цаас сул байгаа нь хэт бага зүтгүүрийн хурд эсвэл зүтгүүрийн механизм гулсахтай холбоотой. Хэрэв зүтгүүрийн хурд хэт бага байвал түүнийг шийдвэрлэхийн тулд хурдыг нэмэгдүүлнэ;
• Хэрэв зүтгүүрийн механизм гулсах бол үндсэн цаас гулсахгүй болтол зүтгүүрийн тэнхлэг дээрх түгжих боолтыг чангална.
• Нэмж дурдахад, материалыг дахин боловсруулах голын ард байгаа тээвэрлэлтийн бүсийг анхаарч үзээрэй.

Үйлчилгээний амлалт

VKPAK нь худалдан авагчдын нэн тэргүүнд борлуулалтын өмнөх болон борлуулалтын дараах үйлчилгээг үзүүлдэг.

1. Борлуулалтын өмнөх мэргэжлийн техникийн зөвлөгөө өгч, хэрэглэгчдэд тохирсон загвар сонгоход чиглүүлнэ.
2. Шошгоны машиныг ажиллуулах сургалтанд хамруулж, хэрэглэгчдийг шошголох машиныг зөв ашиглах, арчлахад чиглүүлэх.
3. Шошгоны асуудлыг шийдвэрлэхэд хэрэглэгчдэд чиглүүлэх техникийн дэмжлэг үзүүлэх үйлчилгээ үзүүлэх.
4. Тоног төхөөрөмжийн засвар үйлчилгээний нэг жилийн баталгаа нь засвар үйлчилгээ үзүүлдэг.
