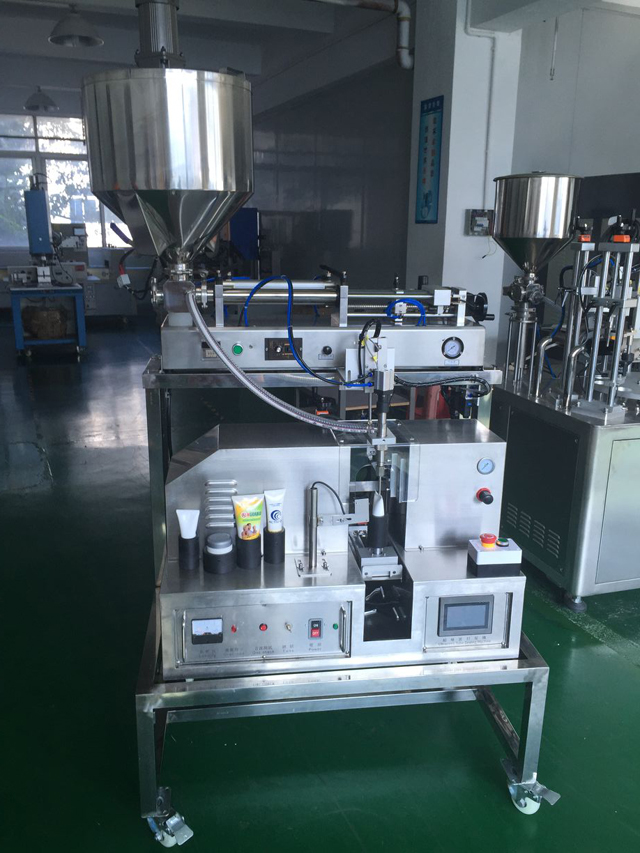

Хэт авианы битүүмжлэх төхөөрөмж бүхий хагас автомат хоолой дүүргэгч машин

• Загвар: VK-TFS-002U
• Эрчим хүчний хангамж: 220V/50HZ/Нэг фазын
• Эрчим хүч: 1500 Вт
• Давтамж: 20KHz
• Хоолойн урт: 40-280 мм
• Хоолойн диаметр: 10-80мм
• Бөглөх хэмжээ: A: 5-30 мл B: 6-60 мл C: 10-120 мл D: 25-250 мл E: 50-500 мл (заавал биш)
• Хэмжээ: 735*670*1300мм
• Жин: 130 кг

Видео үзэх

Функц ба хэрэглээ

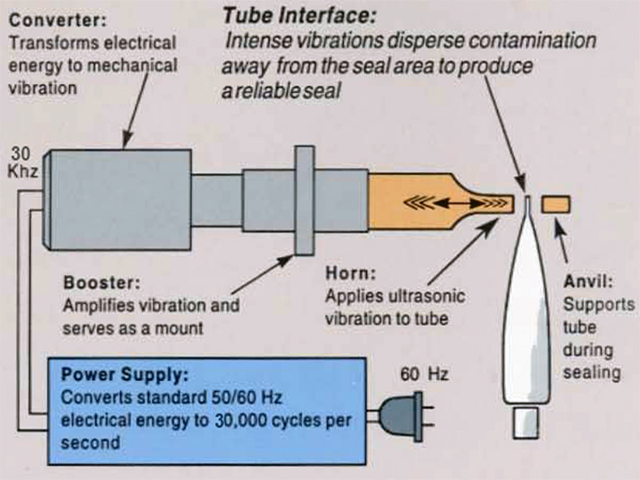

Хуванцар зөөлөн хоолойн сүүлийг гагнахын тулд хэт авиан ашиглана. Гагнуур хийхдээ наалдамхай бодис, дүүргэгч, уусгагч хэрэглэх шаардлагагүй, их хэмжээний дулаан хэрэглэдэггүй, ажиллахад хялбар, гагнуурын хурд өндөр, үр ашиг өндөртэй.

Энэхүү машин нь шүдний оо, гоо сайхан, эмнэлгийн бүтээгдэхүүн, хүнс, үйлдвэрлэлийн хоолой гэх мэт өргөн хэрэглэгддэг.

Үндсэн параметрүүд

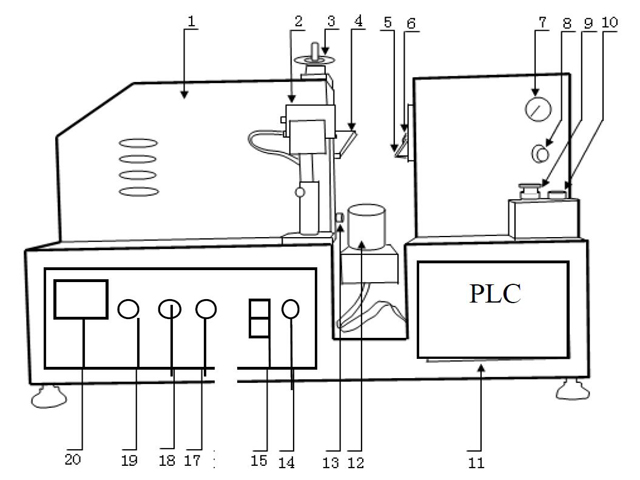

Битүүмжлэх машины зохион байгуулалт

1. Үндсэн хэсэг
2. Мэдрэгч
3. Хоолойн өндрийн тохируулга
4. Урд хөгц
5. Арын хөгц
6. Таслагч
7. Хийн даралт хэмжигч
8. Хийн даралтын тохируулга
9. Яаралтай тусламжийн товчлуур
10. Эхлэх товч
11. PLC
12. Эзэмшигч
13. Хэвний цоорхойг тохируулах
14. Цахилгаан чийдэн
15. Цахилгаан унтраалга
16. Аялах
17. OSC шалгах
18. Хэт ачаалалтай гэрэл
19. Ачаалах тоолуур

(Тэмдэглэл: Тээвэрлэлт, шураг нь сулрахаас айдаг тул урд хөгцний боолтыг хүчтэй түгжээтэй эсэхийг шалгана уу)

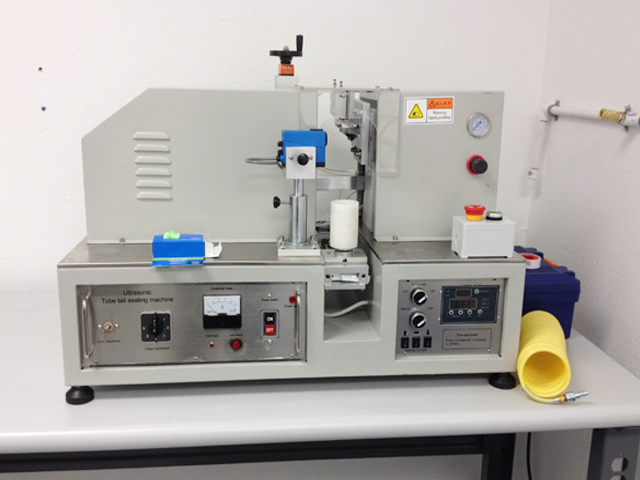

Битүүмжлэх хэсэг

• Хөдөлгүүрийг эхлүүлэх: Энэ нь хоолой эзэмшигчийн ажиллагааг хянахад зориулагдсан
• Тэжээлийн цилиндрийг эхлүүлэх: Энэ нь Хоолойн эзэмшигчийн тэжээлийг хянах зориулалттай
• Хэт авианы цилиндрийн эхлэл: энэ нь хөгц болон доош хөгцийг ажиллуулахад зориулагдсан.
• Шүргэх цилиндрийг эхлүүлэх: энэ нь таслагчийг удирдахад зориулагдсан
• Цилиндрийг дүүргэх: Энэ нь дүүргэгчийн толгойн цилиндрийн одыг удирдах эсвэл гарын авлагын үед зогсооход зориулагдсан
• Дүүргэлтийн эхлэл: Энэ нь дүүргэх одыг удирдах эсвэл гараар хийх үед зогсооход зориулагдсан
• Хэт авианы эхлэл: Энэ нь давтамжийг хянахад зориулагдсан бөгөөд энэ нь "18. OSC шалгах"
• Хоолойн чиг баримжаа асаалттай: энэ нь мэдрэгчийг унтраах/асаахыг удирдахад зориулагдсан
• Цагийн тохиргоо: Энэ нь саатал/гагнуурын цаг/барьцах хугацааг тохируулах зориулалттай
• Хугацаа: 0.80
• Гагнуурын хугацаа: Tube Dia 20, цаг нь ойролцоогоор: 0.20, Tube dia 30, цаг нь ойролцоогоор 0.40, Tube dia 40, цаг нь ойролцоогоор 0.50, Tube dia 50, цаг нь ойролцоогоор 0.7 болно.
• Баригдсан хугацаа: 0.35

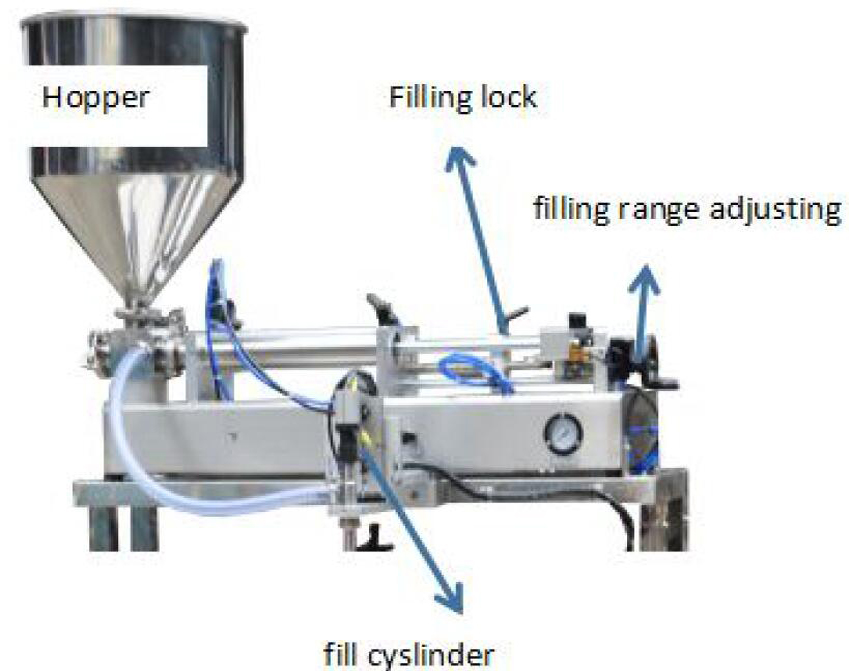

Дүүргэх хэсэг

Үйл ажиллагааны процесс

1. Эрчим хүч болон шахсан агаарыг зөв холбоно уу (0.5МПа санал болгож байна).
2. Цахилгаан товчийг дарна уу
3. 'OSC check' товчийг дараад 'Tune товч'-ыг нэгэн зэрэг тохируулна уу, Та тааруулах товчлуур дээрх боолтыг ашиглан зүүн эсвэл баруун тийш эргэж, хамгийн бага "Дохионы гэрэл"-ийг олох боломжтой (энэ нь ойролцоогоор 1А-аас бага байх болно). ) тогтмол 'Давтамжийн тохируулга'. ('OSC check'-г тасралтгүй дарж болохгүй, үе үе дар)
4. Хоолойг эзэмшигч дээр тавь.
5. 'Ultrasonic cylinder start' дээр дарахад урд болон арын хэв хаагдах болно. "Хэвний цоорхойн тохируулга"-г тохируулж, хоёр хэвийг зүгээр шүргэж, цоорхойгүй болго. "Таслагч хянагч" дээр дарж, таслагч жигд ажиллахыг баталгаажуулна уу. (Тохируулга хийхдээ хуванцар хоолойг хоолойны тавиур дээр тавих шаардлагатай)
6. Урд болон арын хэв болон таслагчийг анхны байрлалд нь тавь.
7. Хоолойг "Эзэмшигч" дээр тавиад "Тэжээлийн цилиндрийг эхлүүлэх" товчийг дарвал хоолой нь хоёр хэвний хооронд гүйнэ. Шаардлагатай бол эзэмшигчийн өндрийг тохируулна уу. (хоолой нь арын хэвнээс 2-3 мм өндөр байхыг санал болгож байна)
8. Хоолойг анхны байрлал руу нь буцаана.
9. Автомат төлөвт тохируулна уу, хэрэв хоолой өнгөний кодтой бол мэдрэгчийг асаана уу, эс бөгөөс унтраа.
10. "Auto" товчийг дарснаар машин автоматаар ажиллах болно.

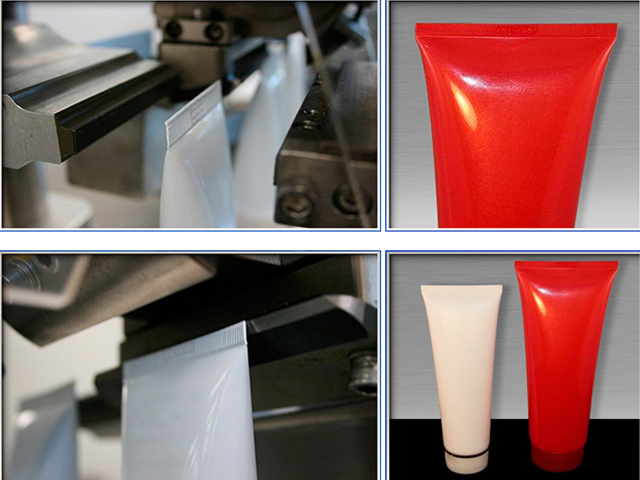

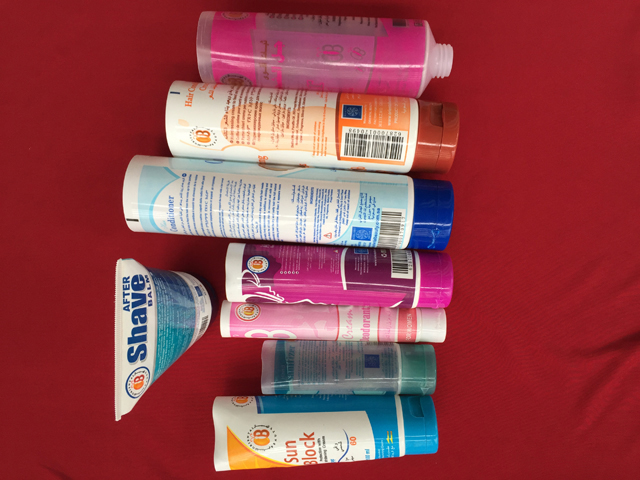

Дээж

Бүтэлгүйтэл ба арилгах арга
